Collection: Boulon D28

Boulons D28 pour positionner, fixer et relier

Cette collection comprend différents boulons pour tables de soudage, plaques perforées et montages avec système de trous de 28 mm. Elle propose des boulons à verrouillage par bille, des boulons de positionnement, un boulon de serrage rapide avec poignée et un boulon de liaison. La gamme est complétée par deux prismes D28 pour tubes et matériaux ronds.

Les différentes versions remplissent des fonctions distinctes. Les boulons à verrouillage par bille servent à fixer rapidement des éléments de système adaptés, les boulons de positionnement facilitent le positionnement, les boulons de serrage rapide permettent un serrage réglable et les boulons de liaison sont utilisés pour des assemblages plus rigides. Avant de choisir, il faut vérifier l’épaisseur du matériau, l’épaisseur totale, la plage de serrage et l’application prévue.

Boulons à verrouillage par bille D28 pour fixation rapide

Les boulons à verrouillage par bille sont insérés dans les perçages système superposés de composants adaptés. Le mécanisme de verrouillage sécurise la liaison dès que les billes peuvent sortir complètement sous les couches de matériau reliées.

Cette collection comprend un boulon compact D28 × 24 mm ainsi qu’un modèle disponible en longueurs 50 et 75 mm. La longueur adaptée ne dépend pas uniquement du diamètre des trous. L’épaisseur totale de tous les composants à relier est déterminante.

Un boulon trop court peut empêcher le mécanisme de verrouillage de se déployer complètement. Un boulon inutilement long peut dépasser selon le montage ou réduire l’espace de travail sous la plaque. Il faut donc considérer ensemble plateau, plaque perforée, butée, équerre ou autre élément de montage.

Boulon de positionnement D28 × 50 mm

Le boulon de positionnement D28 × 50 mm est destiné aux tâches de positionnement et d’alignement dans le Système 28. Il peut par exemple être utilisé pour créer une position définie pour des pièces, butées ou éléments de montage.

Un boulon de positionnement n’est pas équivalent à un boulon à verrouillage par bille ni à un boulon de serrage réglable. Sa fonction principale est le positionnement. La nécessité d’un serrage ou d’une sécurisation supplémentaire dépend des composants utilisés et des charges appliquées.

Boulon de serrage rapide D28 avec plage de serrage réglable

Le boulon de serrage rapide avec poignée possède une plage de serrage réglable de 33 à 55 mm. Il permet de serrer sans outil des composants adaptés et peut être actionné directement au poste de travail au moyen de la poignée.

La plage de serrage réglable est particulièrement pertinente lorsque différentes épaisseurs de matériau ou des montages multicouches sont utilisés. Avant l’utilisation, il faut comparer l’épaisseur totale, les surfaces d’appui et la force de serrage nécessaire avec les données techniques du boulon.

La désignation D28 confirme le diamètre de l’interface système. Elle ne signifie pas automatiquement que chaque montage convient indépendamment de l’épaisseur du matériau, de la géométrie des trous et de la plage de serrage.

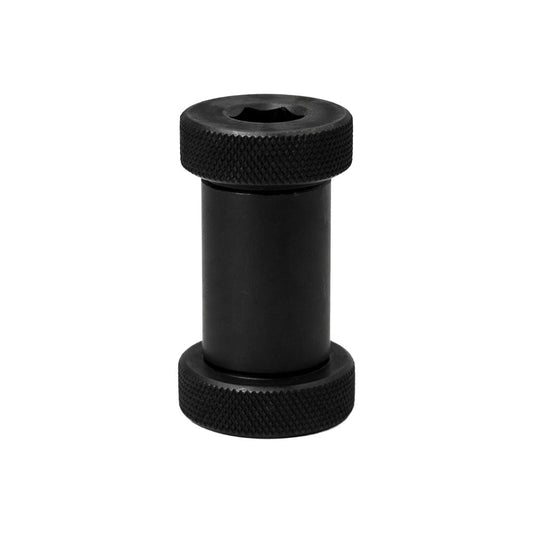

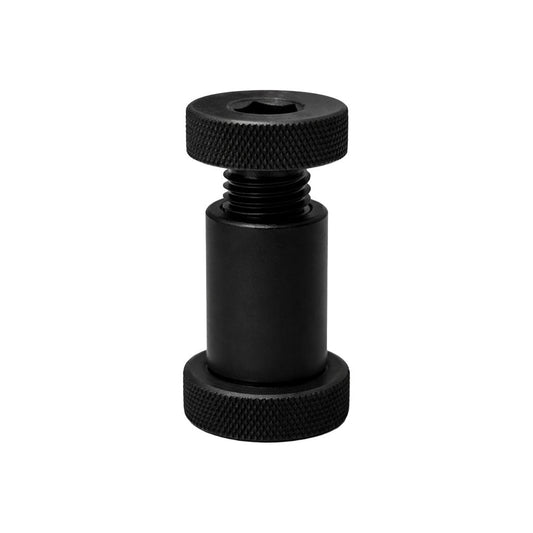

Boulon de liaison D28 pour assemblages de 40 à 55 mm

Le boulon de liaison D28 possède une plage de serrage de 40 à 55 mm. Il est prévu pour relier des composants adaptés du Système 28, par exemple des tables de soudage, extensions de table, équerres en U et montages de fabrication.

Contrairement au boulon de serrage rapide, cette version met l’accent sur la liaison définie des composants. Avant le montage, il faut vérifier l’épaisseur totale des éléments, la position des perçages système et l’accessibilité du boulon.

Même au sein du Système 28, les épaisseurs de matériau et les conceptions peuvent varier. La plage de serrage indiquée de 40 à 55 mm doit donc être respectée pour chaque montage prévu.

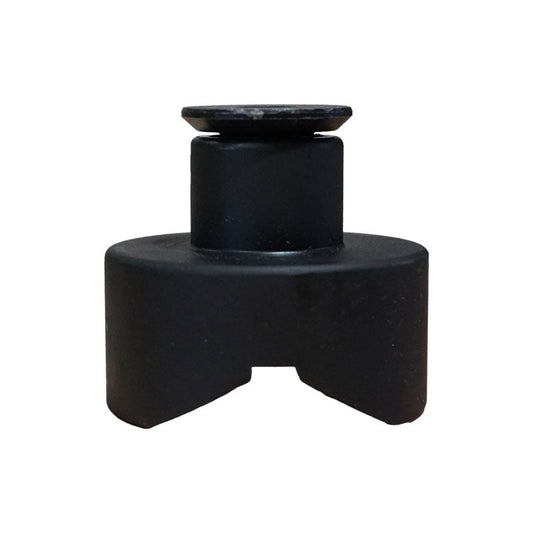

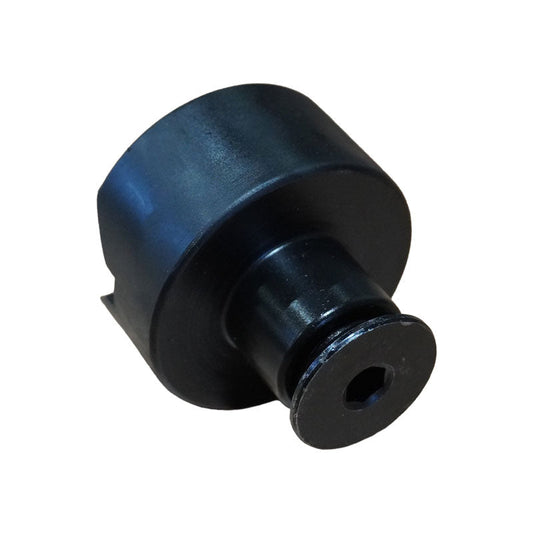

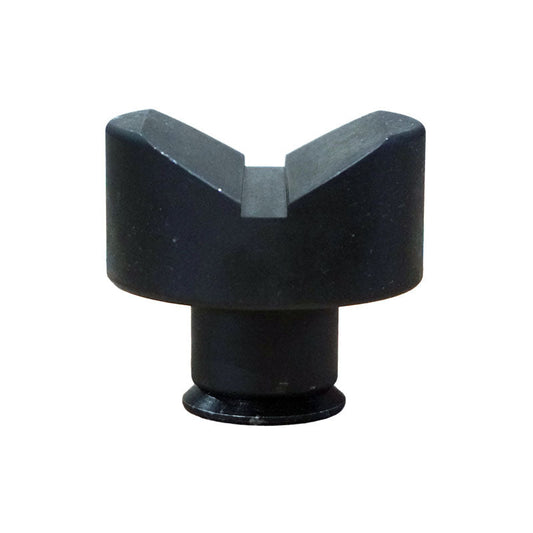

Prismes D28 pour tubes et matériaux ronds

La collection comprend également des prismes de 50 mm de diamètre avec interface D28. Ils sont disponibles avec une géométrie d’appui de 90° ou 120° et peuvent être utilisés pour positionner des tubes, profilés ronds et autres pièces cylindriques.

Le prisme à 90° offre une géométrie d’appui plus étroite. Le prisme à 120° fournit une géométrie de contact plus large. Le choix dépend notamment du diamètre de la pièce, de la direction de serrage prévue et de la zone d’appui souhaitée.

Les prismes servent d’appui et de positionnement de la pièce. La sécurisation nécessaire contre le glissement ou le soulèvement doit être assurée par des moyens de serrage adaptés. Les dimensions, la géométrie d’appui et la combinaison avec des serre-joints ou autres éléments de montage doivent être vérifiées avant le travail.

Choisir le boulon D28 adapté

• Définir la tâche : distinguer positionnement, fixation rapide, serrage réglable et liaison rigide
• Mesurer l’épaisseur totale : prendre en compte plateau, plaque perforée et tous les composants supplémentaires reliés
• Vérifier la longueur du boulon : s’assurer que le mécanisme de verrouillage ou de serrage peut fonctionner complètement
• Respecter la plage de serrage : tenir compte de 33–55 mm pour le boulon de serrage rapide et de 40–55 mm pour le boulon de liaison
• Contrôler le système de trous : comparer la version D28 et le diamètre réel des perçages système
• Choisir le prisme : intégrer le diamètre de la pièce, la géométrie d’appui et la direction de serrage nécessaire
• Comparer les données produit : vérifier matériau, dimensions, consignes d’utilisation et contenu de livraison avant la commande

Autres outils pour le Système 28

Les moyens de serrage adaptés sont disponibles sous Serre-joints D28. Les éléments de butée et de positionnement sont disponibles sous Butées D28. Les équerres et éléments de montage sont disponibles sous Équerres D28.

Les surfaces de travail adaptées sont disponibles sous Plaques perforées D28 et Tables de soudage D28. Les compositions d’outils préconfigurées sont regroupées sous Sets D28.

La vue d’ensemble complète des tables de soudage, plaques perforées, outils et accessoires est disponible sous Système 28.

FAQ sur les boulons D28

Quels boulons sont disponibles dans cette collection ?

La collection comprend des boulons à verrouillage par bille en plusieurs longueurs, un boulon de positionnement D28 × 50 mm, un boulon de serrage rapide avec poignée et un boulon de liaison. Deux prismes D28 avec géométries de 90° et 120° complètent la gamme.

Quelle longueur choisir pour un boulon à verrouillage par bille D28 ?

La longueur nécessaire dépend de l’épaisseur totale de tous les composants reliés. Après insertion, le mécanisme de verrouillage doit pouvoir sortir complètement sous les couches de matériau. Le diamètre des trous seul ne suffit pas pour choisir.

Quelle est la différence entre un boulon de positionnement et un boulon à verrouillage par bille ?

Un boulon de positionnement est principalement utilisé pour positionner et aligner. Un boulon à verrouillage par bille possède un mécanisme de verrouillage pour sécuriser rapidement des composants adaptés. Selon la charge, un serrage supplémentaire peut être nécessaire.

Chaque boulon D28 peut-il être utilisé avec chaque table de soudage ?

Pas automatiquement. En plus du système de trous de 28 mm, il faut tenir compte de la longueur du boulon, de l’épaisseur du matériau, de l’épaisseur totale, de la plage de serrage, de la disposition des trous et de la charge prévue.

À quoi servent les prismes D28 ?

Les prismes servent d’éléments d’appui et de positionnement pour tubes et matériaux ronds. Ils sont disponibles avec des géométries de 90° et 120°. Selon le montage, la pièce doit être sécurisée en plus avec des moyens de serrage adaptés.
