Collection: Angle D28

Équerres D28 pour montages de serrage et de fabrication

Les équerres D28 étendent les possibilités de positionnement, de butée et de montage sur les tables de soudage et plaques perforées dotées d’un système de trous de 28 mm. La collection comprend des équerres de serrage, des équerres de butée et de serrage, des équerres en U et des raccords de tubes pour différents travaux de soudage, de montage et de fabrication de montages.

Selon la version, les composants peuvent servir de surface d’appui à angle droit, de butée latérale, d’extension de table, de raccord modulaire ou d’élément supplémentaire pour des montages 3D. Les produits diffèrent par leur forme, leurs dimensions, l’épaisseur du matériau, la disposition des trous, la surface et le contenu de livraison. Ces caractéristiques doivent donc être vérifiées individuellement pour le montage prévu.

Équerres de serrage pour montages à angle droit

Les équerres de serrage fournissent des surfaces à angle droit pour l’alignement et le positionnement des pièces. Elles peuvent être utilisées, par exemple, pour la construction de cadres, les constructions soudées ou les montages répétitifs de fabrication.

Les versions L et R proposées permettent de réaliser des montages en miroir ou symétriques. Certaines équerres de serrage sont livrées en kit à souder soi-même. Pour ces produits, les composants doivent être alignés puis soudés professionnellement avant utilisation. L’état exact de livraison est indiqué sur la page produit correspondante.

Équerres de butée et de serrage avec trous ronds et oblongs

Les équerres de butée et de serrage combinent une surface d’appui à angle droit avec différentes possibilités de fixation et de réglage. Les trous ronds permettent des positions de boulons définies, tandis que les trous oblongs facilitent un alignement variable dans la course disponible.

Différentes dimensions et dispositions de trous sont disponibles dans la collection. Avant le choix, il convient de comparer longueur, hauteur, épaisseur du matériau et disposition des trous ronds ou oblongs avec la géométrie prévue de la pièce.

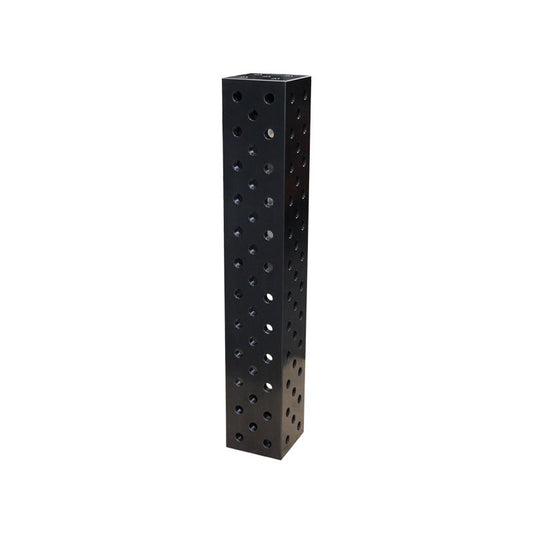

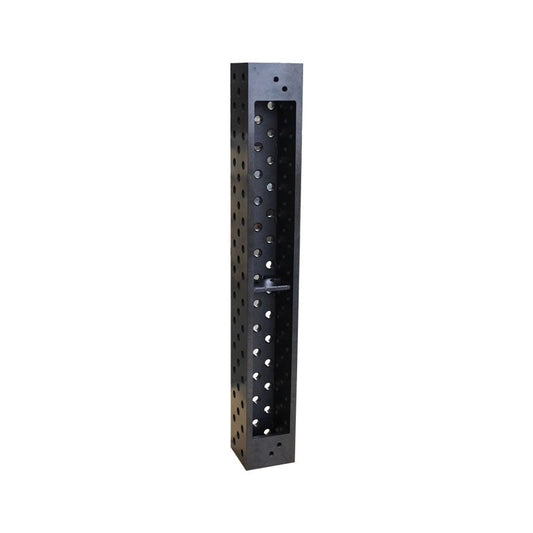

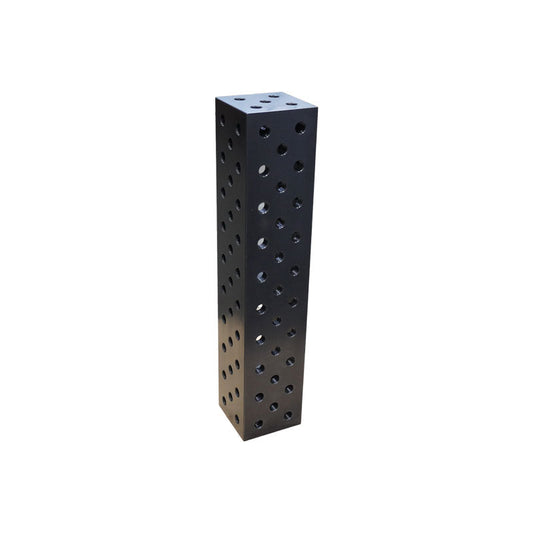

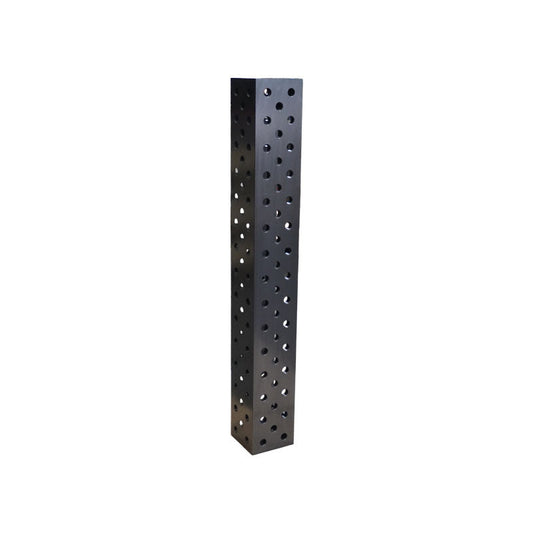

Équerres en U pour extensions de table et montages 3D

Les équerres en U offrent plusieurs surfaces perforées et peuvent être intégrées horizontalement, verticalement ou latéralement dans des montages modulaires. Elles conviennent notamment aux extensions de table, aux plans supplémentaires de serrage et de référence ainsi qu’aux positionnements surélevés ou latéraux.

La collection comprend des équerres en U de différentes longueurs et épaisseurs de matériau. Les versions ne sont pas interchangeables uniquement en raison de leur forme extérieure. Le poids, les dimensions, l’épaisseur du matériau, la surface et la fixation prévue doivent être pris en compte pour le montage concret.

Raccords de tubes pour tubes de serrage D28

Les raccords de tubes de cette collection servent à relier des tubes de serrage adaptés. Selon la version, ils permettent des liaisons parallèles ainsi que des liaisons angulaires à 45° ou 90°. Les variantes avec languette offrent une surface de fixation supplémentaire pour le montage concerné.

Les raccords de tubes ne doivent pas être assimilés aux équerres de serrage ou de butée. Leur choix nécessite de vérifier le diamètre du tube, la direction de liaison, la version et la charge prévue. Les données techniques du produit concerné font foi.

Bien choisir l’épaisseur du matériau et les dimensions

Les équerres proposées dans cette collection diffèrent nettement par leur taille et leur épaisseur de matériau. Les petites équerres de butée et de serrage conviennent aux tâches compactes d’appui et de positionnement. Les équerres de serrage et éléments en U plus grands fournissent des surfaces supplémentaires pour des montages plus étendus.

Une version plus grande n’est pas automatiquement mieux adaptée à chaque application. La surface de travail disponible, les dimensions de la pièce, la position souhaitée, le poids des composants et les forces effectivement appliquées sont déterminants.

Distinguer trous ronds et trous oblongs

Les trous ronds fournissent des positions fixes de fixation pour des boulons D28 adaptés. Les trous oblongs permettent un déplacement ou un alignement limité avant la fixation de l’assemblage. Le choix de la disposition des trous dépend de la nécessité d’un point de référence fixe ou d’une course de réglage variable.

Même avec un système de trous de 28 mm adapté, il faut vérifier la longueur du boulon, l’épaisseur du matériau et l’épaisseur totale des composants reliés. La désignation D28 confirme le diamètre des trous, mais pas automatiquement toute autre compatibilité technique.

Choisir l’équerre D28 adaptée

• Définir la tâche : distinguer butée, positionnement, extension et liaison
• Choisir la forme : comparer équerre de serrage, équerre de butée et de serrage, équerre en U ou raccord de tubes
• Vérifier les dimensions : tenir compte de la longueur, de la hauteur, de la largeur et de l’espace d’installation disponible
• Comparer l’épaisseur du matériau : choisir la version adaptée au montage et à l’application
• Contrôler la disposition des trous : choisir trous ronds et trous oblongs selon le réglage nécessaire
• Tenir compte de l’état de livraison : distinguer composants finis et kits à souder soi-même
• Vérifier le contenu de livraison : contrôler s’il s’agit d’une pièce individuelle, d’un set gauche/droite ou d’un set de plusieurs pièces

Autres composants pour le Système 28

Vous trouverez la sélection complète de composants de serrage, positionnement et fixation sous Outils D28. Les éléments de fixation adaptés sont regroupés sous Boulons D28 et les outils de serrage appropriés sous Serre-joints D28.

Vous trouverez des surfaces de travail adaptées sous Tables de soudage D28. La vue d’ensemble supérieure des tables, plaques perforées, outils et sets est disponible sous Système 28.

FAQ sur les équerres D28

Quels produits la collection Équerres D28 comprend-elle ?

La collection active comprend des équerres de serrage, des équerres de butée et de serrage, des sets d’équerres, des équerres en U et des raccords de tubes pour différents montages de positionnement, butée, liaison et 3D dans le Système 28.

À quoi servent les équerres de serrage D28 ?

Les équerres de serrage fournissent des surfaces d’appui et de positionnement à angle droit. Elles peuvent être utilisées pour les constructions de cadres, les travaux de soudage et les montages répétitifs de fabrication.

Quelle est la différence entre une équerre de serrage et une équerre en U ?

Une équerre de serrage classique fournit principalement des surfaces d’appui à angle droit. Une équerre en U possède plusieurs surfaces reliées et peut en plus servir d’extension de table, d’élément de montage latéral ou de raccord modulaire.

Toutes les équerres D28 conviennent-elles à chaque table de soudage avec système de trous de 28 mm ?

Pas automatiquement. Outre le diamètre des trous, l’épaisseur du matériau, la disposition des trous, la longueur du boulon, les dimensions, le poids et l’espace d’installation disponible doivent être adaptés au montage prévu.

Où les équerres D28 de cette collection sont-elles fabriquées ?

La collection contient des produits issus de productions allemande et internationale. Les outils en acier PREMIUM portant expressément la mention « surface PREMIUM » sont fabriqués et usinés exclusivement en Allemagne. Les autres équerres, sets d’équerres et raccords de tubes sont issus d’une production internationale.
