Collection: Tables de soudage 3D PREMIUM D28 – Systèmes de serrage System 28 pour constructions lourdes

Tables de soudage PREMIUM D28 pour des travaux précis de serrage et de soudage

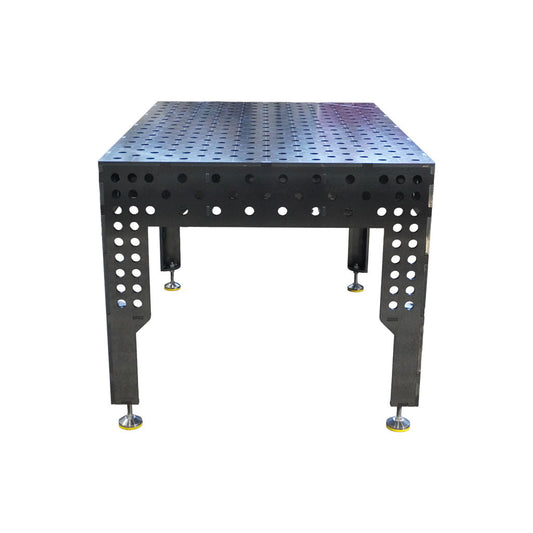

Les tables de soudage 3D de la série PREMIUM D28 constituent une base de travail stable pour les travaux de soudage, serrage, montage et fabrication de montages dans le Système 28. Les modèles associent un plateau de 12 mm en acier PREMIUM à des faces latérales 3D de 200 mm de hauteur et à des perçages du Système 28.

La trame diagonale de 100 × 100 mm augmente le nombre de points disponibles de serrage et de positionnement par rapport à une trame exclusivement orthogonale. Les butées, équerres de serrage, boulons et autres outils D28 adaptés peuvent ainsi être utilisés de manière flexible sur la surface de la table et sur les faces latérales.

Cinq dimensions de table pour différents espaces de travail

La série PREMIUM D28 est proposée dans cette collection en cinq dimensions actives :

• 1200 × 800 mm : format compact pour petits ateliers, travaux de montage et espaces limités
• 1200 × 1200 mm : surface carrée pour des montages de serrage accessibles depuis plusieurs côtés
• 1500 × 1000 mm : format intermédiaire polyvalent pour constructions et montages de taille moyenne
• 2000 × 1000 mm : surface de travail allongée pour pièces plus grandes et montages de serrage plus étendus
• 2400 × 1200 mm : grand format pour pièces longues et constructions exigeantes

Tous les modèles sont proposés en kit ou en version soudée. La hauteur de travail, le poids, le contenu de livraison et les options de set disponibles varient selon la dimension. Les données techniques du produit choisi font donc foi.

Trame diagonale 100 × 100 mm dans le Système 28

La surface de la table dispose de perçages du Système 28 de 28 mm de diamètre. La trame diagonale de 100 × 100 mm complète les rangées horizontales et verticales régulières par des points de serrage décalés.

Cette disposition facilite les montages où les pièces ne sont pas positionnées exclusivement à angle droit. Pour les constructions angulaires, géométries variables et montages plus complexes, des possibilités supplémentaires sont disponibles pour placer des boulons, butées, équerres et serre-joints compatibles.

La désignation D28 confirme la conception pour le Système 28. Elle ne remplace toutefois pas la vérification de l’épaisseur du matériau, de la longueur du boulon, de la plage de serrage, de la géométrie de l’outil et de la situation concrète de montage.

DAS ORIGINAL – construction PREMIUM développée indépendamment

Les tables de soudage de la série PREMIUM reposent sur une construction développée de manière indépendante. La combinaison du plateau, des renforts internes et des faces latérales de 200 mm de hauteur forme une surface de travail et de serrage utilisable en trois dimensions.

Selon le montage, les pièces peuvent être positionnées et fixées aussi bien sur le plateau que sur les faces latérales. Les tables conviennent ainsi aux montages répétitifs, travaux de montage, constructions métalliques et différentes tâches d’atelier et de production.

Surface PREMIUM sans nitruration plasma

La surface PREMIUM des tables de soudage PREMIUM D28 n’est ni nitrurée au plasma ni revêtue séparément. Sa résistance et sa tenue à l’abrasion résultent du processus de fabrication et de finition du matériau.

La soudabilité du matériau est conservée. De légères différences de couleur ou de structure de surface sont typiques du matériau et ne constituent pas automatiquement un défaut de qualité.

La désignation « surface PREMIUM » ne doit pas être confondue avec la surface nitrurée au plasma de certains outils de serrage ni avec celle des tables de soudage PROFI nitrurées au plasma.

Kit ou version soudée

Kit

Dans la version en kit, les composants de la structure de table sont livrés séparément et doivent être correctement alignés puis soudés avant utilisation. Cette version convient aux entreprises disposant de l’équipement de soudage et de l’expérience nécessaires et souhaitant organiser elles-mêmes le transport et l’assemblage.

Version soudée

Dans la version soudée, la structure de table est livrée déjà entièrement soudée. Le reste du contenu de livraison, les pieds de table ou pieds réglables ainsi que les éventuels travaux de montage nécessaires dépendent de la configuration choisie.

Sets d’équerres de serrage en option

Certains modèles de plus grande taille peuvent en outre être configurés avec un set D28 de 6 équerres de serrage. Cette option n’est pas disponible pour toutes les dimensions. En particulier, la table de soudage PREMIUM D28 1200 × 800 mm est proposée sans option intégrée de set d’équerres de serrage.

Set séparé de système de serrage D28 de 40 pièces

Outre les cinq tables de soudage, la collection comprend un set séparé PREMIUM de système de serrage de 40 pièces pour tables de soudage et plaques perforées avec système de trous de 28 mm. Seul le set d’outils est livré, sans table de soudage.

Le point technique central du set concerne les boulons à verrouillage par bille réglables, avec une plage de serrage de 23 à 50 mm. La hauteur de serrage peut ainsi être adaptée, dans cette plage, à différentes combinaisons de table, outil et pièce.

Les équerres de serrage et butées incluses dans le set sont nitrurées au plasma. Cette surface doit être distinguée de la surface PREMIUM non nitrurée au plasma des tables de soudage PREMIUM D28. Le contenu complet et toutes les données techniques figurent sur la page produit du set.

Choisir la table de soudage PREMIUM D28 adaptée

• Déterminer la surface de travail : tenir compte des dimensions des pièces, de l’espace de mouvement nécessaire et de la surface disponible
• Choisir la forme de livraison : distinguer entre kit à souder soi-même et structure de table soudée
• Contrôler l’option de set : vérifier si un set d’équerres de serrage est disponible comme variante pour le modèle choisi
• Adapter la technique de serrage : comparer longueur du boulon, plage de serrage, épaisseur du matériau et géométrie de l’outil avec le montage prévu
• Vérifier les données techniques : tenir compte du poids, de la hauteur de travail, du contenu de livraison et des exigences de transport du modèle concret

Autres produits du Système 28

Vous trouverez d’autres séries de tables pour le système de trous de 28 mm sous Tables de soudage D28. Les boulons, serre-joints, butées, équerres et autres composants de serrage compatibles sont regroupés sous Outils D28.

D’autres sets d’outils et systèmes complets sont disponibles sous Sets D28. La vue d’ensemble supérieure des tables de soudage, plaques perforées, outils et sets est disponible sous Système 28.

FAQ sur les tables de soudage PREMIUM D28

Quelles dimensions de table la collection PREMIUM D28 comprend-elle ?

La collection active comprend des tables PREMIUM D28 en 1200 × 800, 1200 × 1200, 1500 × 1000, 2000 × 1000 et 2400 × 1200 mm. Un set séparé de système de serrage de 40 pièces est également proposé.

Que signifie D28 ?

D28 désigne le système de trous de 28 mm de diamètre. Pour un montage de serrage sûr, il faut également tenir compte de l’épaisseur du matériau, de la longueur du boulon, de la plage de serrage et de la conception technique des outils utilisés.

Quel est l’avantage de la trame diagonale ?

La trame diagonale de 100 × 100 mm complète les rangées horizontales et verticales par des points de serrage décalés. Elle offre ainsi des possibilités supplémentaires pour les montages angulaires, les pièces inclinées et les montages plus complexes.

La surface PREMIUM est-elle nitrurée au plasma ?

Non. La surface PREMIUM des tables de soudage PREMIUM D28 n’est ni nitrurée au plasma ni revêtue séparément. Les outils de serrage nitrurés au plasma ou les tables de soudage PROFI utilisent un autre traitement de surface.

Chaque table de soudage PREMIUM D28 comprend-elle un set d’équerres de serrage ?

Non. Un set de 6 équerres de serrage n’est disponible en option que pour les modèles expressément indiqués. Le set séparé de système de serrage de 40 pièces ne contient aucune table de soudage.
