Collection: Autres accessoires D28

Accessoires D28 pour tables de soudage, mobilité et organisation d’atelier

Cette collection comprend des accessoires complémentaires pour tables de soudage, plaques perforées et postes de travail d’atelier dans l’environnement du Système 28. Elle regroupe aussi bien des composants D28 liés au système que des roulettes, pieds réglables, solutions de rangement, produits d’entretien et outils généraux.

Tous les produits de cette collection ne se fixent pas directement dans un perçage système de 28 mm. Le lien avec le Système D28 est expressément indiqué pour la plaque d’adaptation, l’équerre, le tube de serrage et l’anneau de levage. Les roulettes, pieds réglables et serre-joints généraux utilisent en revanche des filetages, plaques de fixation ou leur propre mécanisme de serrage.

Groupes d’accessoires de cette collection D28

Groupes d’accessoires :

• Composants du Système D28 : plaque d’adaptation pour étau, anneau de levage, équerre en U et tube de serrage
• Organisation des outils : chariot à outils Système D28
• Mobilité : roulette pivotante pour charges lourdes ainsi que roulettes de levage pivotantes GD80-S et GD100-S
• Mise à niveau : pied réglable en hauteur avec filetage M16
• Technique de serrage générale : serre-joint de serrurier tout acier
• Entretien : set de nettoyage pour tables de soudage et surfaces métalliques

Plaque d’adaptation pour étau dans le Système 28

La plaque d’adaptation permet de positionner un étau adapté sur une table de soudage D28 ou une plaque perforée D28. La page produit indique des dimensions de 260 × 260 mm, une épaisseur de matériau de 12 mm et un poids de 5,8 kg.

Avant le montage, il faut vérifier, en plus de la disposition des trous D28, les perçages de fixation de l’étau, les boulons utilisés, l’épaisseur du matériau de la surface de travail et l’espace de travail nécessaire. L’étau lui-même ne fait pas partie de la plaque d’adaptation.

Équerre en U et tube de serrage D28

L’équerre en U D28 en acier PREMIUM de 12 mm peut être utilisée pour des montages de serrage et de fabrication surélevés, latéraux ou tridimensionnels. Elle est proposée en plusieurs longueurs entre 600 et 1200 mm. Le choix dépend de la taille de la pièce, de la surface d’appui nécessaire et de la charge prévue.

Le tube de serrage D28 mesure 600 mm de long et est destiné à des serre-joints à vis pour tubes compatibles. Il peut étendre la plage de serrage disponible pour les pièces plus grandes. Avant toute combinaison, il faut comparer le diamètre du tube, l’interface du serre-joint et la géométrie complète du serrage.

Chariot à outils pour la technique de serrage D28

Le chariot à outils facilite le rangement ordonné et la mise à disposition de boulons, serre-joints, butées, équerres et autres outils de serrage. Il peut être placé à côté de la table de soudage et déplacé lors de changements de poste.

La désignation Système D28 décrit l’organisation prévue pour les outils correspondants. Avant de les insérer, il faut comparer le diamètre, la longueur, les dimensions et la forme de chaque outil avec les logements disponibles du chariot.

Roulettes et pieds réglables pour postes mobiles ou nivelables

La collection comprend trois concepts de roulettes différents. La roulette pivotante pour charges lourdes avec blocage total se monte par plaque de fixation. Les modèles GD80-S et GD100-S disposent de roulettes escamotables et utilisent des filetages différents.

• Roulette pivotante pour charges lourdes : montage par plaque de fixation ; la disposition des trous et la sous-structure doivent correspondre
• GD80-S : la page produit indique un filetage M12
• GD100-S : la page produit indique un filetage M16
• Pied réglable : version réglable en hauteur avec filetage M16 × 100 mm et diamètre de semelle de 80 mm

Le système de trous du plateau ne détermine pas quelle roulette ou quel pied réglable peut être monté. Les critères décisifs sont le filetage ou la plaque de fixation, le pied de table ou le châssis, la profondeur de montage disponible, le poids propre du poste, les charges supplémentaires et leur répartition.

Une capacité de charge indiquée pour une roulette ou un pied réglable individuel ne doit pas être simplement additionnée pour déterminer la capacité totale de la table de soudage. Le composant le plus faible, la sous-structure, la fixation et la répartition des charges restent déterminants.

Serre-joint tout acier et produits d’entretien

Le serre-joint de serrurier tout acier 140 × 300 mm est un outil de serrage général. Il ne se fixe pas dans un perçage système D28 et ne devient donc pas un outil du Système D28 du seul fait de sa présence dans cette collection.

Selon la page produit, le set d’entretien et de nettoyage contient une pierre combinée de dressage, un flacon pulvérisateur et une brosse. Il est destiné au nettoyage des tables de soudage et surfaces métalliques. Avant utilisation, il faut toutefois tenir compte du type de surface, du revêtement, de la nitruration et des consignes d’entretien de la table concernée.

Les pierres de nettoyage et aides mécaniques doivent d’abord être testées sur une zone peu visible. Une pression excessive ou des produits de nettoyage inadaptés peuvent altérer la finition de surface et les revêtements.

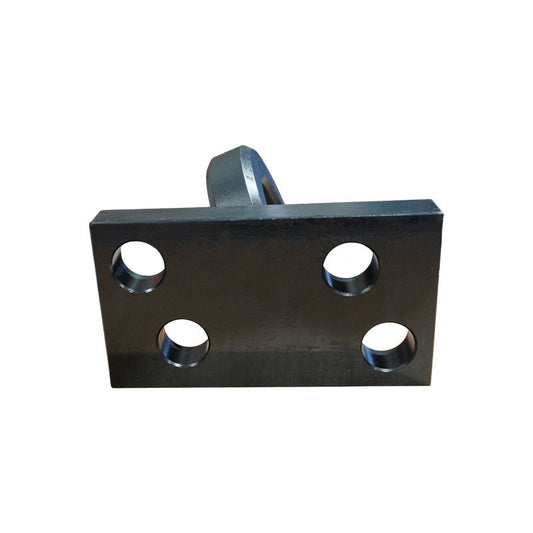

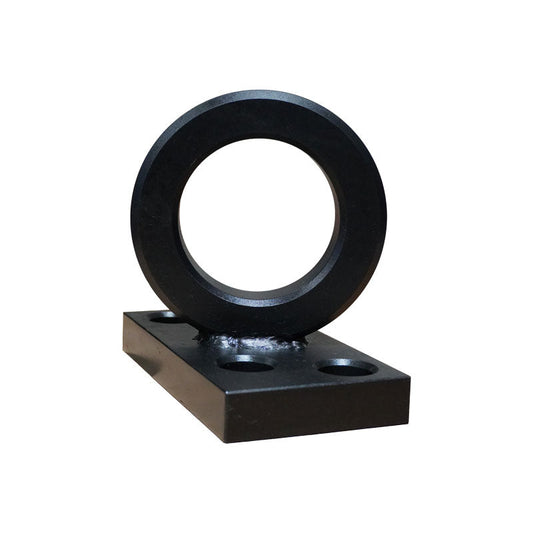

Utiliser l’anneau de levage D28 uniquement avec des données de charge confirmées

Pour l’anneau de levage, la désignation D28 décrit l’interface prévue avec le système de trous de 28 mm. Elle ne confirme à elle seule ni une charge admissible ni une utilisation sûre comme accessoire de levage.

Avant toute opération de levage, il faut vérifier la charge maximale d’utilisation ou WLL, la direction de charge, la fixation utilisée, l’épaisseur du matériau et la capacité de charge de la surface de travail, l’état du produit ainsi que les instructions du fabricant et les justificatifs requis.

Si ces données et autorisations ne sont pas disponibles, l’anneau de levage ne doit pas être utilisé pour lever des charges. Même pour de simples tâches de positionnement ou de fixation, les boulons, l’épaisseur du matériau et l’ensemble du montage doivent être techniquement adaptés.

Vérifier la compatibilité avant la commande

• Contrôler le lien au système : vérifier si le produit est expressément prévu pour D28 ou seulement pour des constructions générales d’atelier
• Déterminer le mode de montage : distinguer perçage système, filetage, plaque de fixation et mécanisme de serrage autonome
• Comparer les filetages : ne pas utiliser de produits M12 et M16 sans interface correspondante
• Adapter les boulons : vérifier la longueur du boulon, l’épaisseur du matériau et l’épaisseur totale de tous les composants reliés
• Évaluer la charge : considérer ensemble poids propre, poids de la pièce, répartition des charges et sous-structure
• Tenir compte de la surface : adapter les produits d’entretien et de nettoyage au traitement de surface concerné
• Sécuriser les levages : n’utiliser les accessoires de levage qu’avec une charge admissible confirmée, la documentation et une fixation appropriée

Autres outils et surfaces de travail dans le Système 28

La vue d’ensemble complète des composants de serrage et de positionnement est disponible sous Outils D28. Les éléments de fixation et de liaison sont regroupés sous Boulons D28.

Les outils de serrage liés au système sont disponibles sous Serre-joints D28. Les éléments de butée et de positionnement sont disponibles sous Butées D28. D’autres équerres de serrage et de montage sont disponibles sous Équerres D28.

Les postes de travail complets sont disponibles sous Tables de soudage D28. Les surfaces de travail séparées et extensions de table sont regroupées sous Plaques perforées D28 12 mm.

Les combinaisons préconfigurées d’outils et de tables sont disponibles sous Sets D28. La vue d’ensemble supérieure des tables, plaques perforées, outils et accessoires est disponible sous Système 28.

FAQ sur les autres accessoires D28

Quels produits cette collection comprend-elle ?

Des composants D28, un chariot à outils, des roulettes, un pied réglable, un serre-joint général et un set d’entretien et de nettoyage.

Chaque produit se fixe-t-il directement dans un perçage système D28 ?

Non. Seuls les composants expressément marqués D28 sont prévus pour une interface système correspondante. Les roulettes, pieds réglables et serre-joints généraux utilisent des plaques de fixation, des filetages ou leur propre mécanisme de serrage.

Comment choisir des roulettes ou pieds réglables adaptés ?

Il faut vérifier le filetage ou la plaque de fixation, la disposition des trous, la profondeur de montage, la sous-structure, le poids propre, la charge supplémentaire et la répartition des charges. Le système de trous D28 du plateau ne confirme pas une compatibilité automatique.

L’anneau de levage D28 peut-il être utilisé pour lever sans autre vérification ?

Non. Avant tout levage, il faut notamment confirmer la charge maximale d’utilisation ou WLL, la direction de charge, la fixation, l’état, les instructions du fabricant et la capacité de charge de la construction complète. Sans ces données, il ne doit pas être utilisé comme accessoire de levage.

Où les accessoires sont-ils fabriqués ?

Le chariot à outils est fabriqué en Allemagne. Les outils en acier PREMIUM portant expressément la mention « surface PREMIUM » sont également fabriqués et usinés en Allemagne. Les autres accessoires sont fabriqués par des partenaires de production internationaux sélectionnés.
