Collezione: Tavoli di saldatura 3D PREMIUM D28 – Sistemi di bloccaggio System 28 per costruzioni pesanti

Tavoli di saldatura PREMIUM D28 per lavori precisi di serraggio e saldatura

I tavoli di saldatura 3D della serie PREMIUM D28 costituiscono una base di lavoro stabile per lavori di saldatura, serraggio, montaggio e attrezzaggio nel Sistema 28. I modelli combinano un piano da 12 mm in acciaio PREMIUM con superfici laterali 3D alte 200 mm e fori del Sistema 28.

La griglia diagonale da 100 × 100 mm amplia i punti disponibili di serraggio e posizionamento rispetto a una griglia esclusivamente ortogonale. Battute, squadre di serraggio, perni e altri utensili D28 idonei possono così essere utilizzati in modo flessibile sulla superficie del tavolo e sulle superfici laterali.

Cinque dimensioni del tavolo per differenti aree di lavoro

La serie PREMIUM D28 è proposta in questa collezione in cinque dimensioni attive:

• 1200 × 800 mm: formato compatto per officine più piccole, lavori di montaggio e spazi limitati
• 1200 × 1200 mm: superficie quadrata per configurazioni di serraggio accessibili da più lati
• 1500 × 1000 mm: formato intermedio versatile per costruzioni e attrezzature di medie dimensioni
• 2000 × 1000 mm: superficie di lavoro allungata per componenti più grandi e configurazioni di serraggio più estese
• 2400 × 1200 mm: grande formato per pezzi lunghi e costruzioni impegnative

Tutti i modelli sono proposti in kit o in versione saldata. Altezza di lavoro, peso, contenuto della fornitura e opzioni di set disponibili variano a seconda della dimensione del tavolo. Fanno quindi fede i dati tecnici del prodotto selezionato.

Griglia diagonale 100 × 100 mm nel Sistema 28

La superficie del tavolo dispone di fori del Sistema 28 con diametro di 28 mm. La griglia diagonale da 100 × 100 mm integra le regolari file orizzontali e verticali con punti di serraggio sfalsati.

Questa disposizione facilita le configurazioni in cui i pezzi non vengono posizionati esclusivamente ad angolo retto. Per costruzioni angolari, geometrie variabili e attrezzature più complesse sono disponibili ulteriori possibilità di posizionamento per perni, battute, squadre e morsetti compatibili.

La designazione D28 conferma la progettazione per il Sistema 28. Non sostituisce tuttavia la verifica di spessore del materiale, lunghezza del perno, campo di serraggio, geometria dell’utensile e concreta situazione di montaggio.

DAS ORIGINAL – costruzione PREMIUM sviluppata in modo indipendente

I tavoli di saldatura della serie PREMIUM si basano su una costruzione sviluppata in modo indipendente. La combinazione di piano, rinforzi interni e superfici laterali alte 200 mm crea una superficie di lavoro e serraggio utilizzabile tridimensionalmente.

A seconda della configurazione, i pezzi possono essere posizionati e fissati sia sul piano sia sulle superfici laterali. I tavoli sono quindi adatti ad attrezzature ripetitive, lavori di montaggio, costruzioni metalliche e differenti attività in officina e produzione.

Superficie PREMIUM senza nitrurazione al plasma

La superficie PREMIUM dei tavoli di saldatura PREMIUM D28 non è nitrurata al plasma né rivestita separatamente. La sua resistenza e la sua resistenza all’abrasione derivano dal processo di produzione e finitura del materiale.

La saldabilità del materiale rimane preservata. Lievi differenze di colore o struttura superficiale sono tipiche del materiale e non costituiscono automaticamente un difetto di qualità.

La denominazione «superficie PREMIUM» non deve essere confusa con la superficie nitrurata al plasma di alcuni utensili di serraggio né con quella dei tavoli di saldatura PROFI nitrurati al plasma.

Kit o versione saldata

Kit

Nella versione in kit, i componenti della struttura del tavolo vengono forniti separatamente e devono essere correttamente allineati e saldati prima dell’uso. Questa versione è adatta alle aziende che dispongono dell’attrezzatura di saldatura e dell’esperienza necessarie e desiderano organizzare autonomamente trasporto e montaggio.

Versione saldata

Nella versione saldata, la struttura del tavolo viene consegnata già completamente saldata. Il restante contenuto della fornitura, le gambe del tavolo o i piedini regolabili e gli eventuali lavori di montaggio necessari dipendono dalla configurazione del prodotto.

Set di squadre di serraggio opzionali

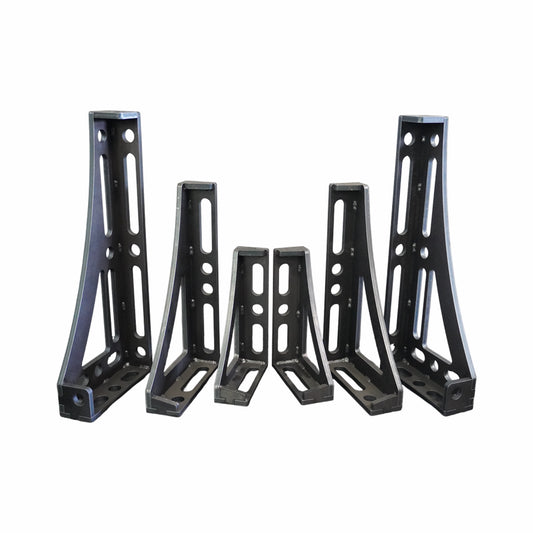

Alcuni modelli di dimensioni maggiori possono inoltre essere configurati con un set D28 di 6 squadre di serraggio. Questa opzione non è disponibile per ogni dimensione del tavolo. In particolare, il tavolo di saldatura PREMIUM D28 1200 × 800 mm viene proposto senza opzione integrata di set di squadre di serraggio.

Set separato di sistema di serraggio D28 da 40 pezzi

Oltre ai cinque tavoli di saldatura, la collezione comprende un set PREMIUM separato di sistema di serraggio da 40 pezzi per tavoli di saldatura e piastre forate con sistema di fori da 28 mm. Viene fornito esclusivamente il set di utensili, senza tavolo di saldatura.

Il punto tecnico centrale del set riguarda i perni a bloccaggio a sfera regolabili con campo di serraggio da 23 a 50 mm. L’altezza di serraggio può così essere adattata, entro l’intervallo previsto, a differenti combinazioni di tavolo, utensile e pezzo.

Le squadre di serraggio e le battute comprese nel set sono nitrurate al plasma. Questa superficie deve essere distinta dalla superficie PREMIUM non nitrurata al plasma dei tavoli di saldatura PREMIUM D28. Il contenuto completo e tutti i dati tecnici sono riportati nella pagina prodotto del set.

Scegliere il tavolo di saldatura PREMIUM D28 adatto

• Determinare la superficie di lavoro: considerare dimensioni dei pezzi, spazio di movimento necessario e spazio disponibile
• Scegliere la forma di fornitura: distinguere tra kit da saldare autonomamente e struttura del tavolo saldata
• Controllare l’opzione del set: verificare se un set di squadre di serraggio è disponibile come variante del modello scelto
• Abbinare la tecnica di serraggio: confrontare lunghezza del perno, campo di serraggio, spessore del materiale e geometria dell’utensile con la configurazione prevista
• Verificare i dati tecnici: considerare peso, altezza di lavoro, contenuto della fornitura e requisiti di trasporto del modello concreto

Altri prodotti del Sistema 28

Altre serie di tavoli per il sistema di fori da 28 mm sono disponibili in Tavoli di saldatura D28. Perni, morsetti, battute, squadre e altri componenti di serraggio idonei sono raccolti in Utensili D28.

Altri set di utensili e sistemi completi sono disponibili in Set D28. La panoramica superiore di tavoli di saldatura, piastre forate, utensili e set è disponibile in Sistema 28.

FAQ sui tavoli di saldatura PREMIUM D28

Quali dimensioni del tavolo comprende la collezione PREMIUM D28?

La collezione attiva comprende tavoli PREMIUM D28 nelle dimensioni 1200 × 800, 1200 × 1200, 1500 × 1000, 2000 × 1000 e 2400 × 1200 mm. È inoltre disponibile un set separato di sistema di serraggio da 40 pezzi.

Che cosa significa D28?

D28 indica il sistema di fori con diametro di 28 mm. Per una configurazione di serraggio sicura devono essere considerati anche spessore del materiale, lunghezza del perno, campo di serraggio e progettazione tecnica degli utensili utilizzati.

Qual è il vantaggio della griglia diagonale?

La griglia diagonale da 100 × 100 mm integra le file orizzontali e verticali con punti di serraggio sfalsati. Offre così ulteriori possibilità per configurazioni angolari, componenti inclinati e attrezzature più complesse.

La superficie PREMIUM è nitrurata al plasma?

No. La superficie PREMIUM dei tavoli di saldatura PREMIUM D28 non è nitrurata al plasma né rivestita separatamente. Gli utensili di serraggio nitrurati al plasma o i tavoli di saldatura PROFI utilizzano un trattamento superficiale differente.

Ogni tavolo di saldatura PREMIUM D28 comprende un set di squadre di serraggio?

No. Un set da 6 squadre di serraggio è disponibile in opzione soltanto per i modelli espressamente indicati. Il set separato di sistema di serraggio da 40 pezzi non contiene alcun tavolo di saldatura.
