Collezione: Tavoli di saldatura D16

Tavoli di saldatura D16 per officina, carpenteria metallica e tecnica di serraggio

I tavoli di saldatura D16 di questa collezione offrono superfici di lavoro versatili per saldatura, montaggio, allineamento e attrezzaggio nel sistema di fori da 16 mm. A seconda della serie sono disponibili kit compatti, tavoli da officina saldati, soluzioni di lavoro mobili e sistemi completi professionali con utensili di serraggio e carrello portautensili.

La gamma comprende le serie SMART, ECO, WORK, Work-Pro, PREMIUM e PROFI. I modelli si differenziano, tra l’altro, per dimensione del tavolo, spessore del materiale, altezza delle superfici laterali, griglia dei fori, superficie, forma di fornitura e tecnica di serraggio disponibile.

Quale serie di tavolo di saldatura D16 è adatta al vostro impiego?

Le serie coprono esigenze differenti. Non sono determinanti soltanto dimensione del tavolo e spessore del materiale, ma anche la forma di fornitura desiderata, la griglia dei fori, la superficie e la tecnica di serraggio D16 già disponibile.

SMART D16 – soluzione compatta in kit

SMART D16 è progettato come kit compatto da 6 mm per officine più piccole, garage e postazioni flessibili. All’interno di un prodotto sono disponibili diverse dimensioni da 800 × 400 a 1200 × 600 mm. Le gambe del tavolo possono essere aggiunte in funzione della versione scelta.

Vedi i tavoli di saldatura SMART D16

ECO D16 – soluzione economica per officina

ECO D16 è disponibile con spessore del materiale di 6 o 8 mm. A seconda della variante scelta, i prodotti possono essere ordinati in kit o in versione saldata. La serie è quindi adatta agli utilizzatori che cercano una superficie di lavoro D16 economica per officina, formazione, riparazione e montaggio.

Vedi i tavoli di saldatura ECO D16

WORK D16 – tavolo di sistema stabile per uso regolare

WORK D16 dispone di una superficie di lavoro da 8 mm ed è proposto in diverse dimensioni. La serie è prevista per lavori regolari di officina, montaggio e carpenteria metallica ed è disponibile in kit o in versione saldata.

Vedi i tavoli di saldatura WORK D16

Work-Pro D16 – superficie di lavoro da 12 mm con due griglie dei fori

Work-Pro D16 combina un piano da 12 mm con superfici laterali alte 200 mm. La serie comprende le dimensioni 1200 × 800, 1200 × 1200, 1500 × 1000, 2000 × 1000 e 2400 × 1200 mm.

Per ogni modello è possibile scegliere tra griglia 100 × 100 mm e griglia diagonale 100 × 100 mm, nonché tra kit e versione saldata. La griglia diagonale integra le file regolari con fori sfalsati e offre così ulteriori punti di serraggio per componenti inclinati e geometrie variabili.

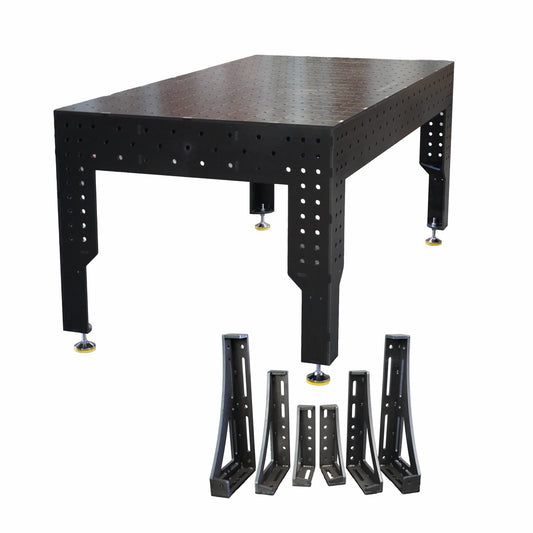

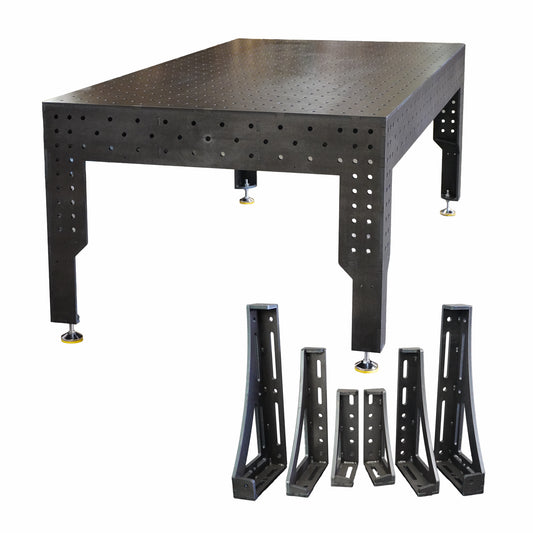

PREMIUM D16 – ampia scelta di dimensioni e spessori

PREMIUM D16 costituisce il gruppo più ampio di dimensioni e versioni all’interno di questa collezione. Sono disponibili modelli con spessore del materiale di 6, 8 o 12 mm, differenti dimensioni del tavolo e diverse altezze laterali.

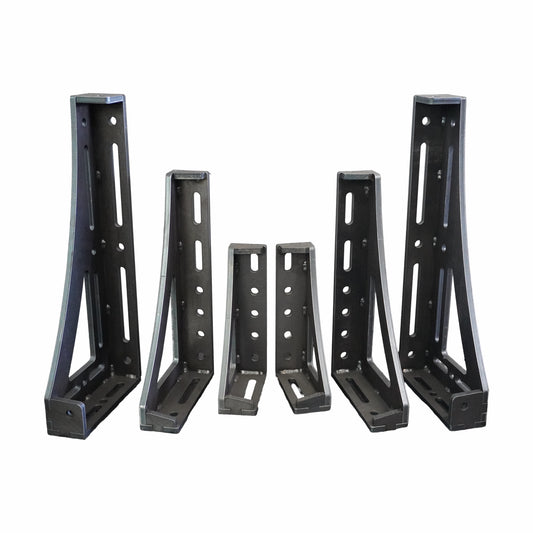

Alcuni modelli da 12 mm possono inoltre essere configurati con un set di 6 squadre di serraggio. Le opzioni disponibili per griglia, bordi e versione sono indicate nella rispettiva pagina prodotto.

Vedi i tavoli di saldatura PREMIUM D16

PROFI D16 – tavoli nitrurati al plasma e configurazioni con set di serraggio

PROFI D16 comprende tavoli di saldatura da 12 mm nitrurati al plasma, con superfici laterali alte 100 mm e griglia di fori da 50 × 50 mm con incisione. I formati più grandi sono proposti singolarmente oppure con set di serraggio PROFI da 40, 60, 80 o 102 pezzi.

Le configurazioni da 102 pezzi comprendono inoltre un carrello portautensili Sistema 16. La serie PROFI è quindi adatta agli utilizzatori che richiedono una combinazione preconfigurata di tavolo di saldatura, tecnica di serraggio e organizzazione degli utensili.

Vedi i tavoli di saldatura PROFI D16

Kit, tavolo saldato o sistema completo

Tavolo di saldatura in kit

Un kit è adatto agli utilizzatori che desiderano saldare autonomamente il tavolo e integrare la finitura nel proprio processo di lavoro. Le opzioni in kit sono disponibili in particolare per SMART, ECO, WORK, Work-Pro e PREMIUM.

Versione saldata

La versione saldata viene consegnata già completamente saldata. Le gambe del tavolo e gli altri componenti inclusi dipendono dal prodotto concreto e dal relativo contenuto della fornitura.

Tavolo di saldatura con set di serraggio

I modelli PROFI preconfigurati e alcune versioni PREMIUM completano la superficie di lavoro con utensili di serraggio o squadre adatti. Il contenuto esatto del set e il relativo numero di pezzi sono indicati in modo vincolante nella pagina prodotto associata.

Banco da lavoro mobile D16

La collezione comprende inoltre un banco da lavoro mobile D16 o una configurazione di tavolo forato con ruote di sollevamento orientabili. È adatto alle aree in cui il tavolo di saldatura deve essere spostato all’interno dell’officina e poi posizionato stabilmente.

Le griglie dei fori e le superfici variano secondo la serie

Non tutti i tavoli di questa collezione dispongono della stessa griglia dei fori. A seconda della serie e del modello vengono utilizzate, tra l’altro, una griglia da 50 × 50 mm, una griglia da 100 × 100 mm o una griglia diagonale da 100 × 100 mm.

Anche le superfici sono differenti: la superficie PREMIUM delle linee di prodotto tedesche e svizzere non è nitrurata al plasma né rivestita. Le sue proprietà derivano dal rispettivo processo di produzione e finitura. I tavoli PROFI dispongono invece di una superficie nitrurata al plasma.

La concreta configurazione della griglia, della superficie e dei bordi deve quindi essere sempre verificata nei dati tecnici del prodotto selezionato.

Scegliere la tecnica di serraggio D16 adatta al tavolo

Il sistema di fori da 16 mm può essere combinato con perni a bloccaggio a sfera, morsetti, battute, squadre di serraggio e altri elementi di posizionamento idonei. La designazione D16 non conferma tuttavia automaticamente la compatibilità illimitata di ogni utensile con ogni tavolo.

Nella scelta devono essere considerati anche spessore del materiale, lunghezza del perno o del gambo, campo di serraggio, geometria dell’utensile e concreta situazione di montaggio.

I singoli componenti sono disponibili in Utensili D16. Le combinazioni preconfigurate di utensili e tavoli sono raccolte in Set D16. La panoramica completa di tavoli di saldatura, piastre forate e tecnica di serraggio è disponibile in Sistema 16.

D16 o D28?

D16 è particolarmente adatto a pezzi compatti o di medie dimensioni e a configurazioni di serraggio flessibili e finemente graduabili. D28 viene spesso scelto per componenti più grandi, costruzioni più pesanti e una tecnica di serraggio dimensionata di conseguenza.

La scelta non è una semplice questione di qualità. Sono determinanti dimensioni del pezzo, carico, dimensioni desiderate degli utensili e dotazione di sistema già disponibile. I sistemi più grandi disponibili sono raccolti in Tavoli di saldatura D28.

FAQ sui tavoli di saldatura D16

Quale serie D16 è adatta a una postazione compatta?

SMART è la soluzione in kit più compatta della collezione. ECO offre superfici di lavoro economiche più grandi con spessore del materiale di 6 o 8 mm.

Qual è la differenza tra WORK e Work-Pro?

WORK è proposto con una superficie di lavoro da 8 mm. Work-Pro dispone di un piano da 12 mm, superfici laterali alte 200 mm e della scelta tra griglia 100 × 100 mm e griglia diagonale 100 × 100 mm.

Quale serie possiede una superficie nitrurata al plasma?

I tavoli di saldatura PROFI di questa collezione dispongono di una superficie nitrurata al plasma. La superficie PREMIUM delle altre linee di prodotto indicate non è nitrurata al plasma né rivestita.

Tutti gli utensili D16 sono compatibili con ogni tavolo di saldatura D16?

Non automaticamente. Oltre al diametro dei fori devono essere verificati spessore del materiale, lunghezza del perno, campo di serraggio, geometria dell’utensile e rispettivo compito di serraggio.

Esistono tavoli di saldatura D16 con set di serraggio completi?

Sì. In particolare, PROFI D16 viene proposto con set di serraggio da 40, 60, 80 o 102 pezzi. Le configurazioni da 102 pezzi comprendono inoltre un carrello portautensili Sistema 16.
