Collezione: Set di tavoli di saldatura D16 – Soluzioni complete nel sistema 16

Set D16 per tavoli di saldatura, piastre forate e tecnica di serraggio modulare

I set D16 di questa collezione riuniscono diversi utensili e componenti di sistema per lavori di saldatura, serraggio, montaggio e attrezzaggio nel Sistema 16. La gamma va dai set compatti di perni, morsetti e squadre di serraggio fino ai set di serraggio PROFI più completi e ai sistemi completi di tavoli di saldatura preconfigurati.

La collezione comprende combinazioni preconfigurate di tavoli di saldatura PROFI D16 con griglia di fori da 50 × 50 mm e set di serraggio adatti, nonché set separati di squadre di serraggio, perni, morsetti e utensili per il Sistema 16. Non ogni prodotto di questa collezione comprende quindi un tavolo di saldatura.

Quali gruppi di prodotti comprende la collezione di set D16?

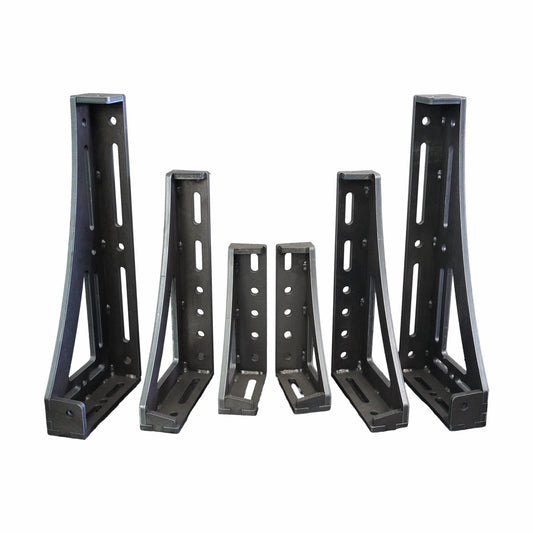

Set di squadre di serraggio e battute D16

Le squadre di serraggio consentono il posizionamento ad angolo retto o tridimensionale dei pezzi su tavoli di saldatura e piastre forate D16 idonei. La collezione comprende, tra l’altro, coppie di squadre sinistra e destra e combinazioni di più pezzi con dimensioni differenti.

A seconda del prodotto sono disponibili versioni con spessore del materiale di 6, 8 o 12 mm. Alcune squadre di serraggio sono proposte in kit e devono essere saldate e allineate correttamente prima dell’uso.

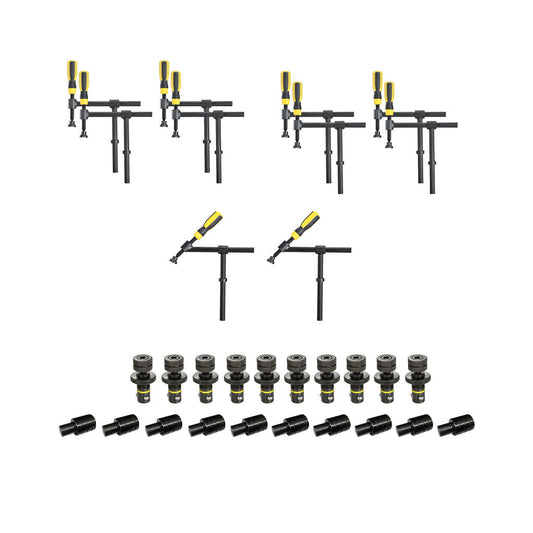

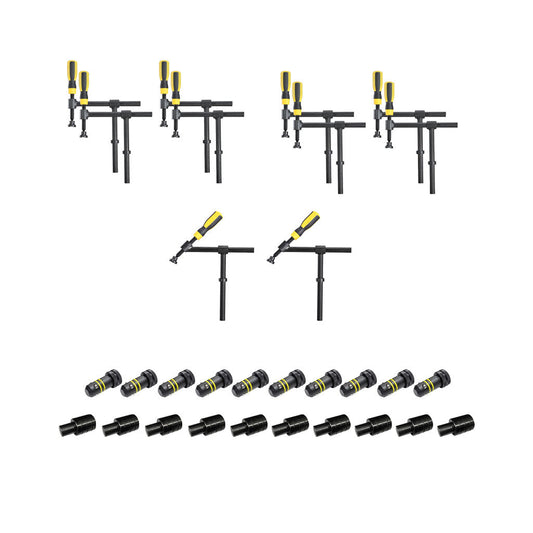

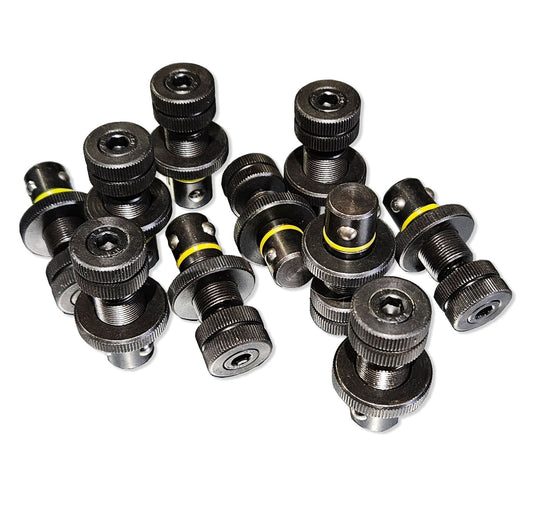

Set di perni e morsetti per il Sistema 16

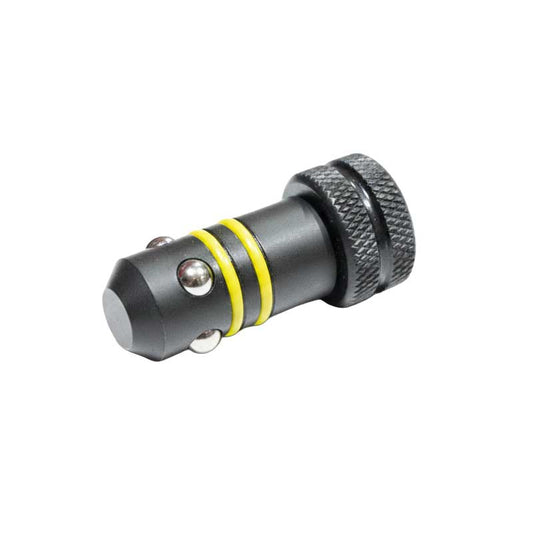

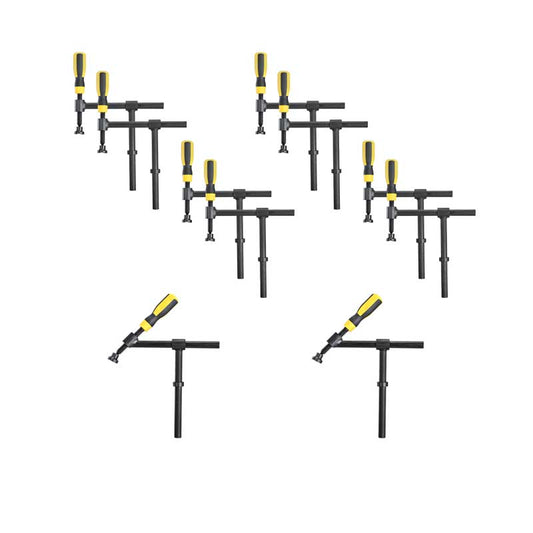

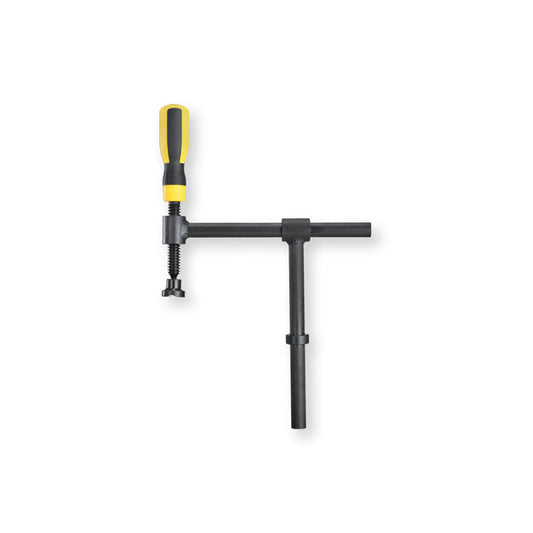

I set di perni riuniscono più perni di posizionamento o a bloccaggio a sfera per compiti ripetitivi di fissaggio e posizionamento. La collezione comprende inoltre set di più morsetti con cui serrare i pezzi su superfici di lavoro D16 idonee.

Il diametro dei fori non è l’unico criterio rilevante. Anche spessore del materiale, lunghezza del gambo o del perno, campo di serraggio e geometria dell’utensile devono essere compatibili con il tavolo di saldatura o la piastra forata utilizzati.

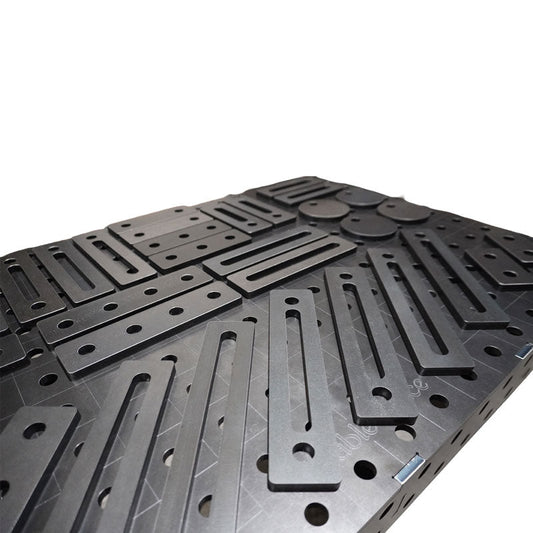

Combinazioni di utensili piatti e squadre di serraggio

I set di utensili piatti di più pezzi combinano diverse battute, squadre ed elementi di posizionamento per geometrie variabili dei pezzi. Sono adatti agli utilizzatori che desiderano acquistare come dotazione coordinata diverse forme di utensili di uso frequente.

Il contenuto esatto può variare a seconda della versione e dello spessore del materiale scelto. Fanno quindi sempre fede la distinta dei componenti, le varianti e i dati tecnici della rispettiva pagina prodotto.

Set di serraggio PROFI da 40, 60, 80 o 102 pezzi

I set di serraggio PROFI riuniscono diversi utensili per serraggio, fissaggio e posizionamento nel Sistema 16. Sono disponibili livelli di dotazione da 40, 60, 80 o 102 pezzi. Un numero maggiore di pezzi significa un contenuto della fornitura più ampio, ma non sostituisce la verifica che i tipi di utensili inclusi siano adatti all’applicazione prevista.

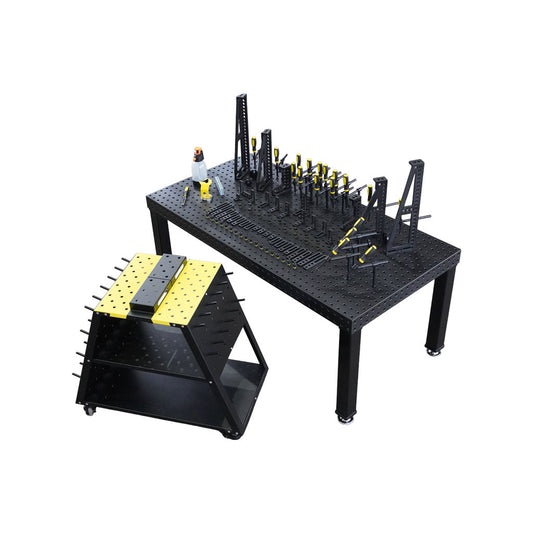

Il set di serraggio PROFI da 102 pezzi è proposto insieme a un carrello portautensili Sistema 16. Il carrello supporta la conservazione ordinata e la disponibilità degli utensili di serraggio inclusi.

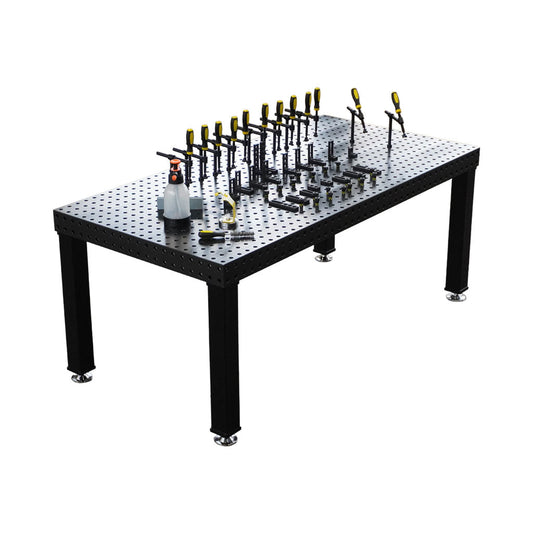

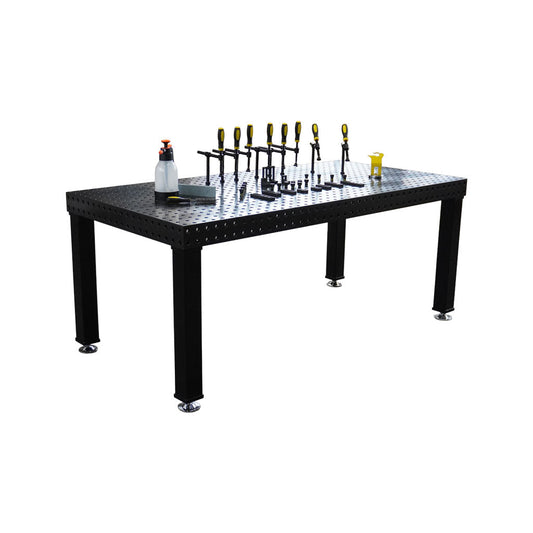

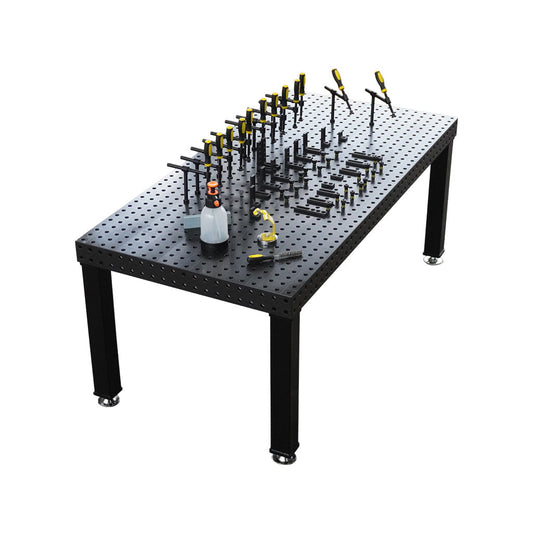

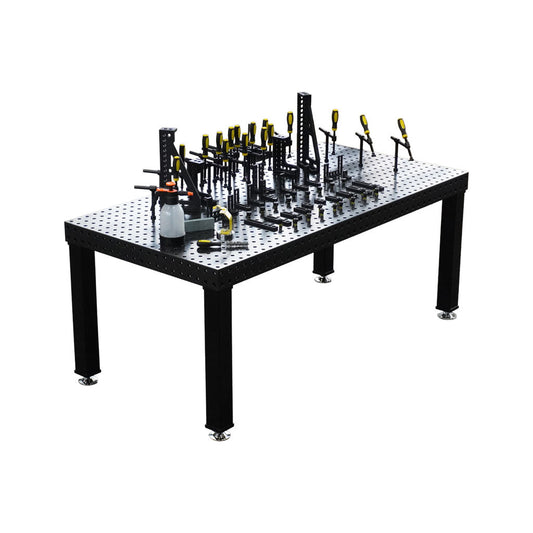

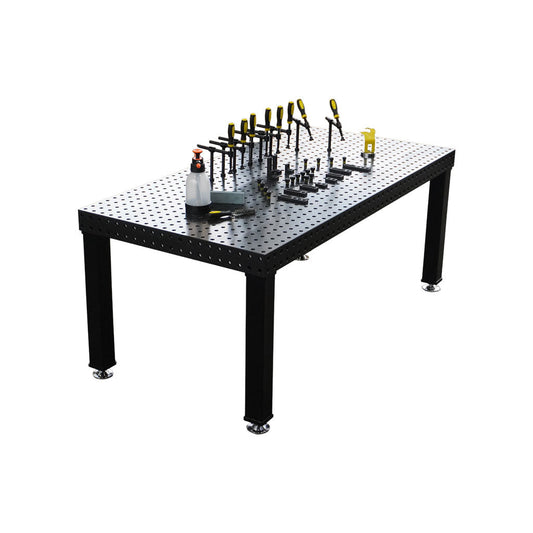

Tavoli di saldatura PROFI D16 con set di serraggio

I set di tavoli di saldatura preconfigurati combinano un tavolo di saldatura PROFI D16 con un set di serraggio adatto da 40, 60, 80 o 102 pezzi. I tavoli di saldatura PROFI inclusi dispongono di un piano da 12 mm di spessore, lati alti 100 mm, una griglia di fori da 50 × 50 mm con incisione e una superficie nitrurata al plasma.

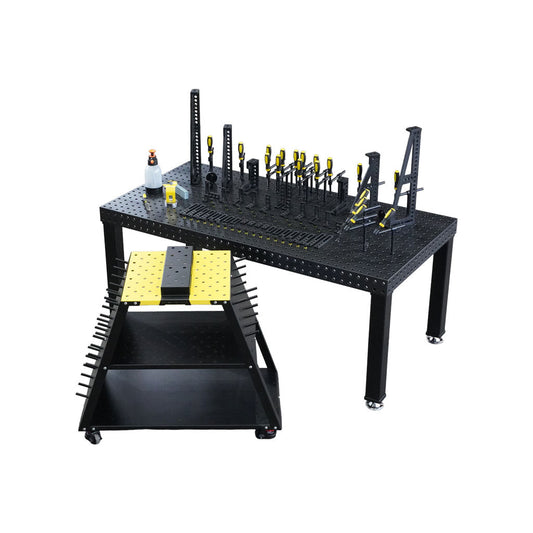

Le configurazioni di tavoli di saldatura da 102 pezzi comprendono inoltre un carrello portautensili Sistema 16. La collezione comprende anche set di serraggio PROFI separati e altri set di utensili senza tavolo di saldatura.

Un sistema completo di questo tipo riduce la necessità di comporre singolarmente tutti gli elementi. È comunque necessario verificare, nel contenuto concreto della fornitura della rispettiva pagina prodotto, quali utensili, gambe del tavolo e altri componenti siano effettivamente inclusi.

Scegliere il set D16 adatto

La scelta deve basarsi sulle superfici di lavoro disponibili, sui pezzi tipici e sui compiti di serraggio previsti. La designazione D16 descrive innanzitutto il diametro dei fori di 16 mm, ma non conferma automaticamente la compatibilità illimitata di tutti gli utensili D16.

• Verificare la superficie di lavoro: considerare il tavolo di saldatura o la piastra forata, lo spessore del materiale e la griglia dei fori
• Abbinare la lunghezza del perno: lunghezza del gambo e di serraggio devono essere adatte al rispettivo spessore del materiale
• Confrontare la dotazione di utensili: scegliere battute, squadre, perni e morsetti necessari sulla base della distinta del prodotto
• Considerare la forma di fornitura: distinguere tra utensili pronti all’uso e kit da saldare
• Pianificare l’espandibilità: includere gli utensili esistenti e i componenti di sistema che potrebbero servire in seguito

Set di utensili o sistema completo di tavolo di saldatura?

Un semplice set di utensili è adatto agli utilizzatori che dispongono già di un tavolo di saldatura D16 idoneo o di una piastra forata adatta. A seconda del compito, un set mirato di perni, morsetti, squadre di serraggio o utensili piatti può integrare la dotazione esistente.

Un sistema completo di tavolo di saldatura è invece previsto per creare una nuova postazione. Combina un tavolo PROFI D16 con griglia di fori da 50 × 50 mm e una dotazione di utensili definita. L’eventuale vantaggio di prezzo di un set rispetto all’acquisto separato dipende dal prodotto, dal contenuto del set e dal prezzo di vendita attuale e deve essere confrontato concretamente.

Altri prodotti per il Sistema 16

Battute, perni, morsetti, squadre di serraggio e altri componenti singoli sono disponibili in Utensili D16. Se desiderate prima scegliere una superficie di lavoro adeguata, le serie disponibili sono raccolte in Tavoli di saldatura D16.

I tavoli PROFI nitrurati al plasma e le relative configurazioni tavolo + set di serraggio sono inoltre raccolti in Tavoli di saldatura PROFI D16. La panoramica superiore di tavoli di saldatura, piastre forate, utensili e set è disponibile in Sistema 16.

FAQ sui set D16

Ogni set D16 di questa collezione comprende un tavolo di saldatura?

No. Una grande parte della collezione è costituita da soli set di utensili, ad esempio set di squadre di serraggio, perni, morsetti o utensili piatti. Solo i sistemi completi espressamente indicati comprendono anche un tavolo di saldatura.

Quale griglia di fori hanno i tavoli di saldatura PROFI D16 nei sistemi completi?

I tavoli di saldatura PROFI D16 inclusi dispongono di una griglia di fori da 50 × 50 mm con incisione. Questa indicazione si riferisce ai tavoli di saldatura e non ai set di serraggio e utensili proposti separatamente.

Quali set di serraggio PROFI sono disponibili?

La collezione comprende set di serraggio PROFI da 40, 60, 80 o 102 pezzi. La versione da 102 pezzi è inoltre proposta insieme a un carrello portautensili Sistema 16.

Tutti gli utensili D16 sono compatibili con ogni tavolo di saldatura D16?

Non automaticamente. Oltre al diametro dei fori devono essere verificati in particolare spessore del materiale, lunghezza del perno, campo di serraggio, geometria dell’utensile e situazione concreta di montaggio.

Tutti i set D16 sono immediatamente pronti all’uso?

No. Alcuni prodotti sono proposti in kit e devono essere saldati o montati correttamente prima dell’utilizzo. La rispettiva forma di fornitura è indicata nella pagina prodotto.
