Collezione: Angolo D28

Squadre D28 per montaggi di serraggio e attrezzaggio

Le squadre D28 ampliano le possibilità di posizionamento, battuta e montaggio su tavoli di saldatura e piastre forate con sistema di fori da 28 mm. La collezione comprende squadre di serraggio, squadre di battuta e serraggio, squadre a U e raccordi per tubi per diversi lavori di saldatura, montaggio e attrezzaggio.

A seconda della versione, i componenti possono essere utilizzati come superficie di appoggio ad angolo retto, battuta laterale, estensione del tavolo, raccordo modulare o ulteriore elemento per montaggi 3D. I prodotti si differenziano per forma, dimensioni, spessore del materiale, disposizione dei fori, superficie e contenuto della fornitura. Queste caratteristiche devono quindi essere verificate singolarmente per la configurazione prevista.

Squadre di serraggio per montaggi ad angolo retto

Le squadre di serraggio mettono a disposizione superfici ad angolo retto per l’allineamento e il posizionamento dei pezzi. Possono essere utilizzate, ad esempio, nella costruzione di telai, nelle costruzioni saldate o per attrezzature ripetitive.

Le versioni L e R proposte consentono montaggi speculari o simmetrici. Alcune squadre di serraggio vengono fornite come kit da saldare autonomamente. Per questi prodotti, i componenti devono essere allineati e saldati a regola d’arte prima dell’uso. Lo stato esatto della fornitura è indicato nella rispettiva pagina prodotto.

Squadre di battuta e serraggio con fori tondi e asole

Le squadre di battuta e serraggio combinano una superficie di appoggio ad angolo retto con diverse possibilità di fissaggio e regolazione. I fori tondi consentono posizioni definite dei perni, mentre le asole permettono un allineamento variabile entro la corsa disponibile.

All’interno della collezione sono disponibili diverse dimensioni e disposizioni dei fori. Prima della scelta è opportuno confrontare lunghezza, altezza, spessore del materiale e disposizione dei fori tondi o delle asole con la geometria prevista del pezzo.

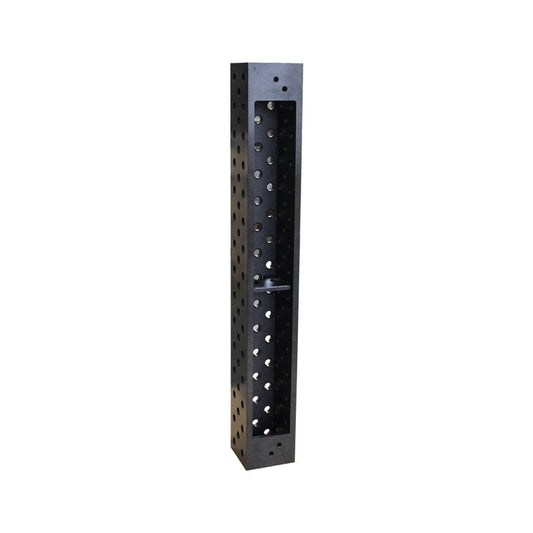

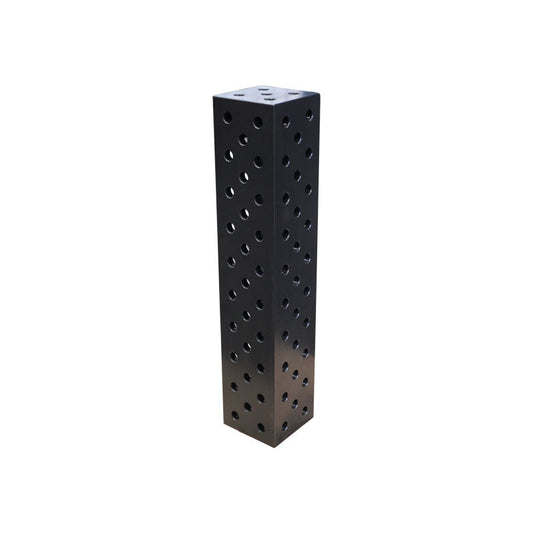

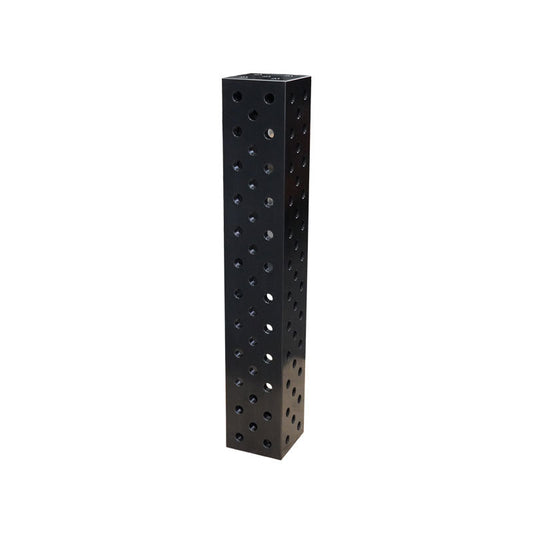

Squadre a U per estensioni del tavolo e montaggi 3D

Le squadre a U offrono più superfici forate e possono essere integrate orizzontalmente, verticalmente o lateralmente in montaggi modulari. Sono quindi adatte, tra l’altro, a estensioni del tavolo, piani aggiuntivi di serraggio e riferimento e posizionamenti rialzati o laterali.

La collezione comprende squadre a U di diverse lunghezze e spessori del materiale. Le versioni non sono intercambiabili soltanto in base alla forma esterna. Peso, dimensioni, spessore del materiale, superficie e fissaggio previsto devono essere considerati per il montaggio concreto.

Raccordi per tubi di serraggio D28

I raccordi per tubi inclusi servono a collegare tubi di serraggio idonei. A seconda della versione consentono collegamenti paralleli e collegamenti angolari a 45° o 90°. Le varianti con linguetta offrono una superficie di fissaggio aggiuntiva per il rispettivo montaggio.

I raccordi per tubi non equivalgono a squadre di serraggio o battuta. Per la loro scelta devono essere verificati diametro del tubo, direzione del collegamento, versione e carico previsto. Fanno fede i dati tecnici del rispettivo prodotto.

Scegliere correttamente spessore del materiale e dimensioni

Le squadre proposte nella collezione differiscono notevolmente per dimensioni e spessore del materiale. Le squadre di battuta e serraggio più piccole sono adatte a compiti compatti di appoggio e posizionamento. Le squadre di serraggio e gli elementi a U più grandi mettono a disposizione superfici aggiuntive per montaggi più estesi.

Una versione più grande non è automaticamente migliore per ogni applicazione. Sono determinanti la superficie di lavoro disponibile, le dimensioni del pezzo, la posizione desiderata, il peso dei componenti e le forze effettivamente applicate.

Distinguere fori tondi e asole

I fori tondi forniscono posizioni fisse di fissaggio per perni D28 idonei. Le asole consentono uno spostamento o un allineamento limitato prima che il collegamento venga fissato. La disposizione dei fori più adatta dipende dalla necessità di un punto di riferimento fisso o di una corsa di regolazione variabile.

Anche con un sistema di fori da 28 mm compatibile devono essere verificati lunghezza del perno, spessore del materiale e spessore totale dei componenti collegati. La designazione D28 conferma il diametro dei fori, ma non automaticamente ogni ulteriore compatibilità tecnica.

Scegliere la squadra D28 adatta

• Definire il compito: distinguere tra battuta, posizionamento, estensione e collegamento
• Scegliere la forma: confrontare squadra di serraggio, squadra di battuta e serraggio, squadra a U o raccordo per tubi
• Verificare le dimensioni: considerare lunghezza, altezza, larghezza e spazio di installazione disponibile
• Confrontare lo spessore del materiale: scegliere la versione adatta al montaggio e all’applicazione
• Controllare la disposizione dei fori: scegliere fori tondi e asole in base alla regolazione necessaria
• Considerare lo stato di fornitura: distinguere tra componenti finiti e kit da saldare autonomamente
• Verificare il contenuto della fornitura: controllare se viene proposto un singolo pezzo, un set sinistra/destra o un set di più pezzi

Altri componenti per il Sistema 28

La selezione completa di componenti di serraggio, posizionamento e fissaggio è disponibile in Utensili D28. Gli elementi di fissaggio idonei sono raccolti in Perni D28 e gli utensili di serraggio adatti in Morsetti D28.

Le superfici di lavoro adatte sono disponibili in Tavoli di saldatura D28. La panoramica superiore di tavoli, piastre forate, utensili e set è disponibile in Sistema 28.

FAQ sulle squadre D28

Quali prodotti comprende la collezione Squadre D28?

La collezione attiva comprende squadre di serraggio, squadre di battuta e serraggio, set di squadre, squadre a U e raccordi per tubi per differenti montaggi di posizionamento, battuta, collegamento e 3D nel Sistema 28.

A cosa servono le squadre di serraggio D28?

Le squadre di serraggio mettono a disposizione superfici di appoggio e posizionamento ad angolo retto. Possono essere utilizzate nella costruzione di telai, nei lavori di saldatura e nelle attrezzature ripetitive.

Qual è la differenza tra una squadra di serraggio e una squadra a U?

Una classica squadra di serraggio offre soprattutto superfici di appoggio ad angolo retto. Una squadra a U possiede più superfici collegate e può essere utilizzata anche come estensione del tavolo, elemento di montaggio laterale o raccordo modulare.

Tutte le squadre D28 sono adatte a ogni tavolo di saldatura con sistema di fori da 28 mm?

Non automaticamente. Oltre al diametro dei fori, spessore del materiale, disposizione dei fori, lunghezza del perno, dimensioni, peso e spazio di installazione disponibile devono essere compatibili con il montaggio previsto.

Dove vengono prodotte le squadre D28 di questa collezione?

La collezione contiene prodotti di produzione tedesca e internazionale. Gli utensili in acciaio PREMIUM con l’espressa indicazione «superficie PREMIUM» sono prodotti e lavorati esclusivamente in Germania. Le altre squadre, i set di squadre e i raccordi per tubi provengono da produzione internazionale.
