Variante d'extension grand format pour des solutions de serrage étendues
Réf. art. : 1000019 - EAN : 4262442710947
|

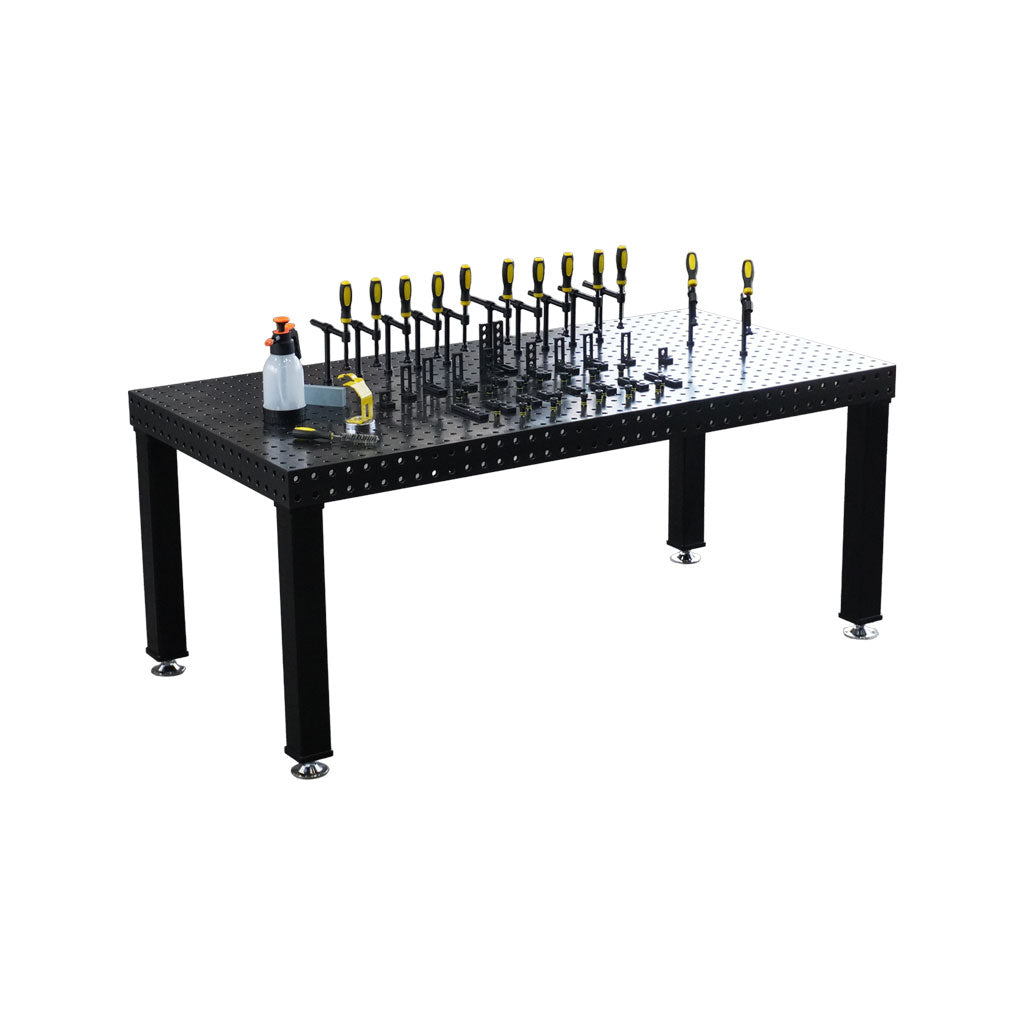

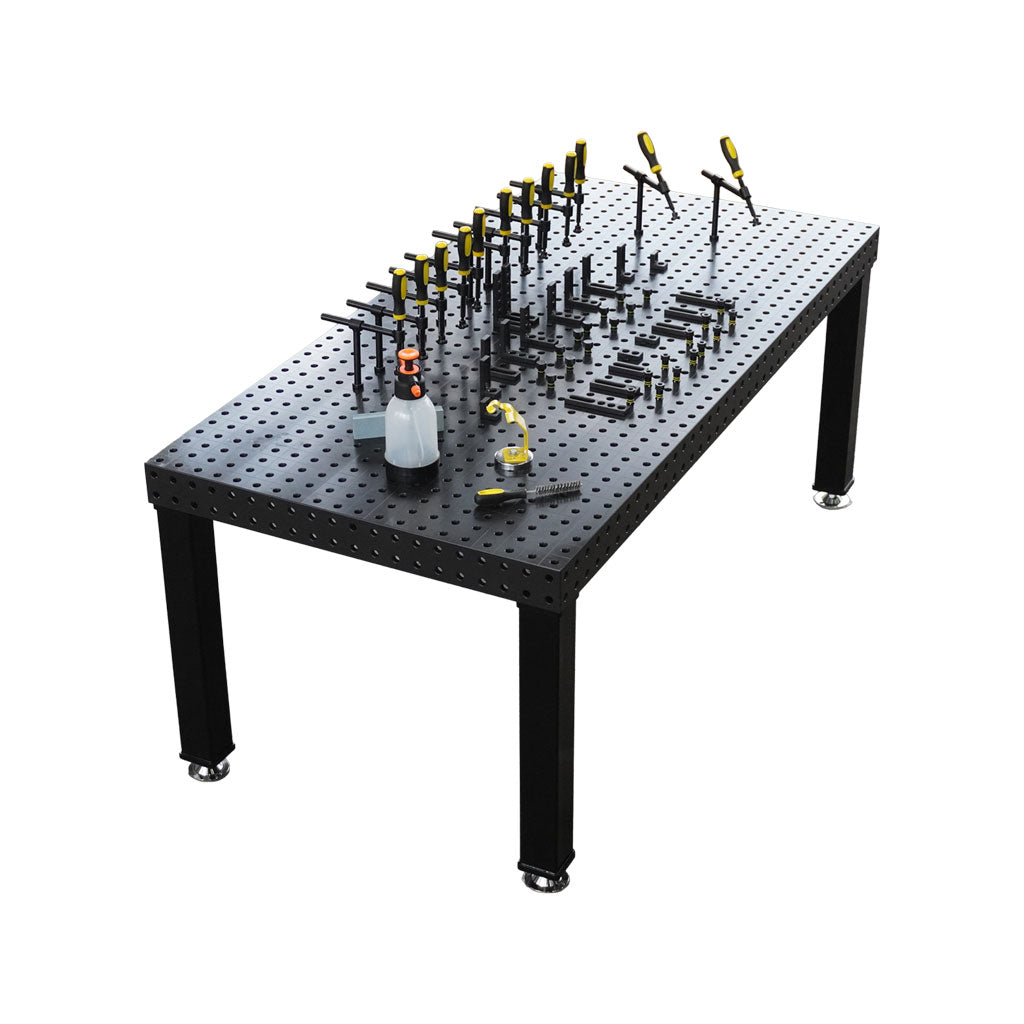

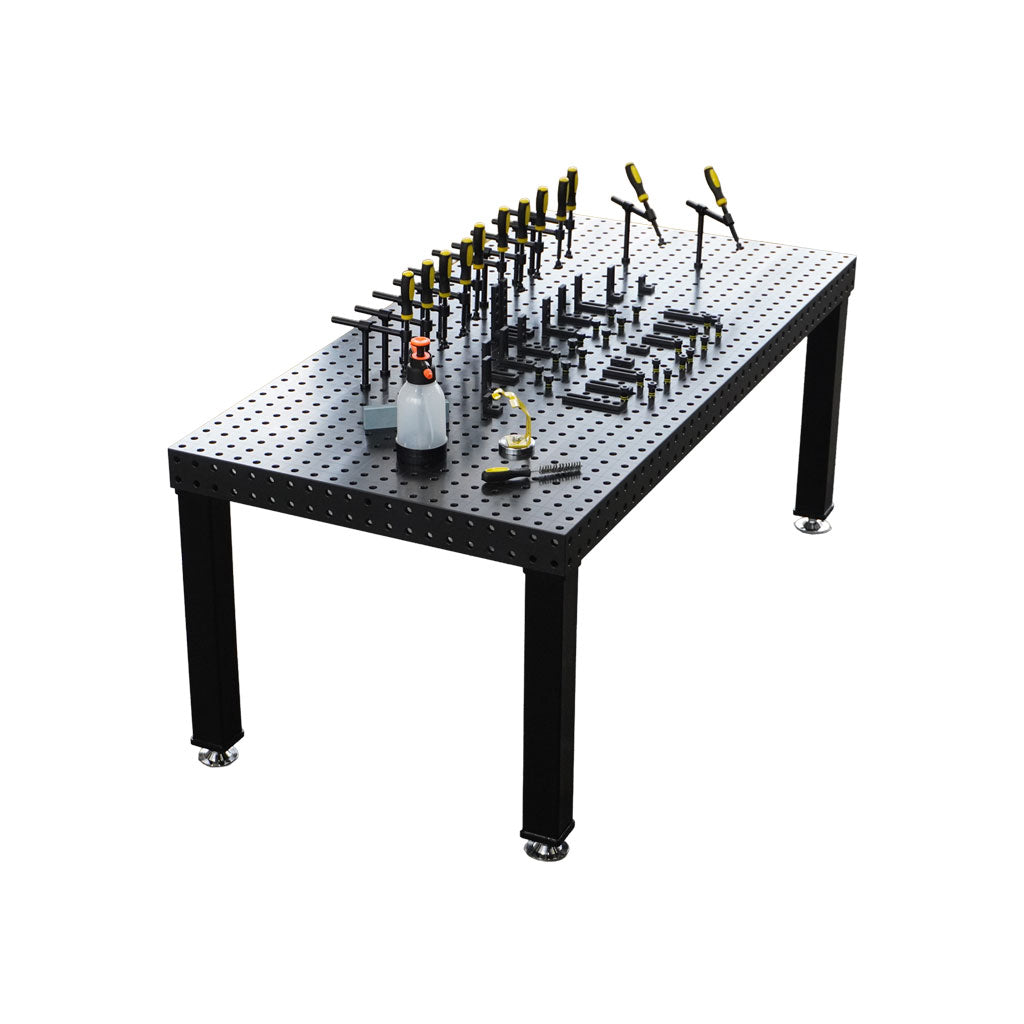

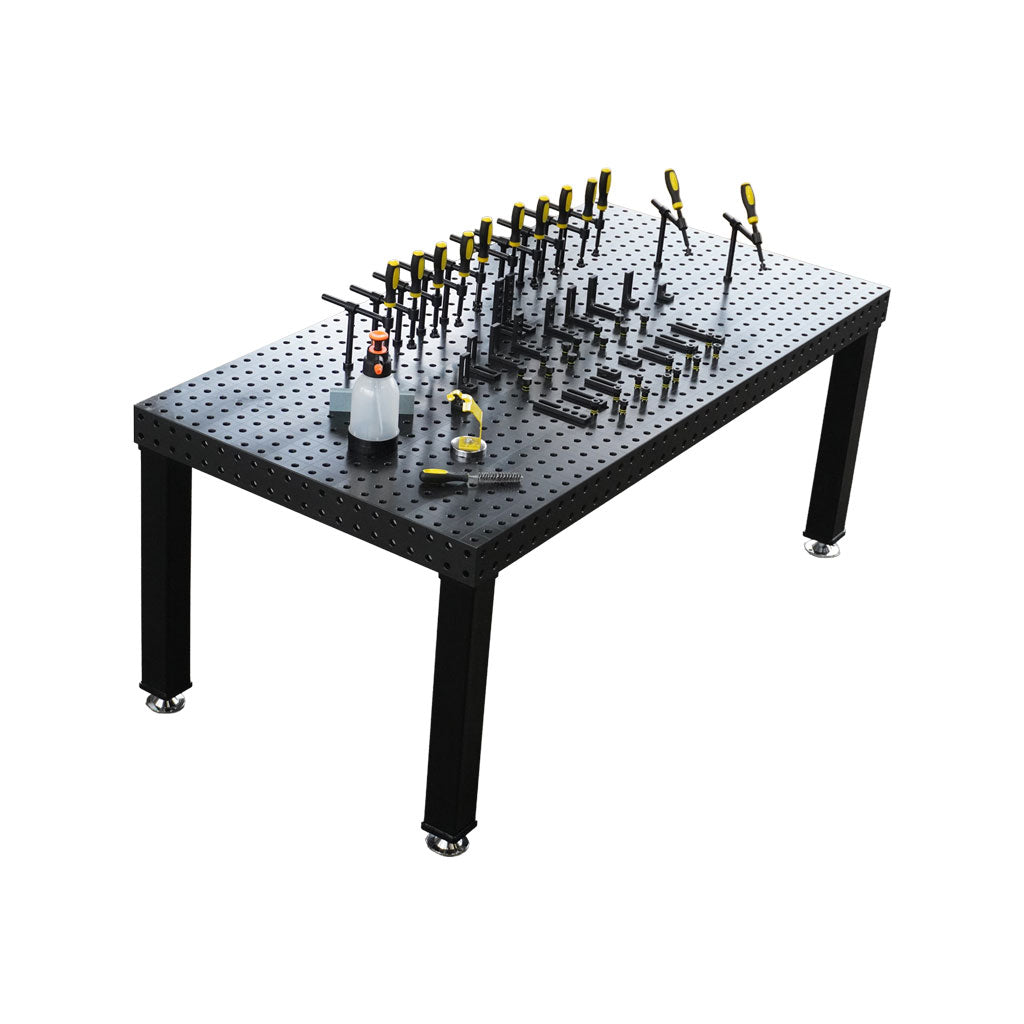

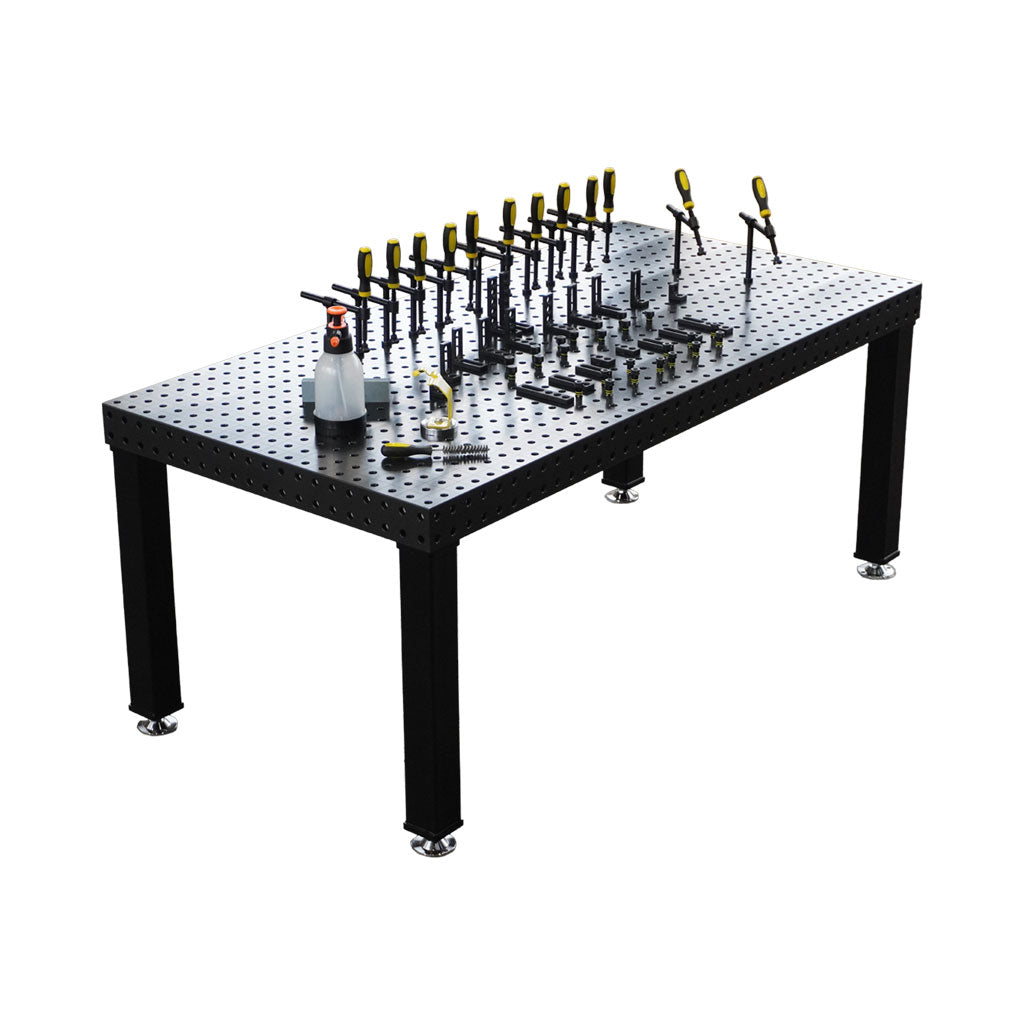

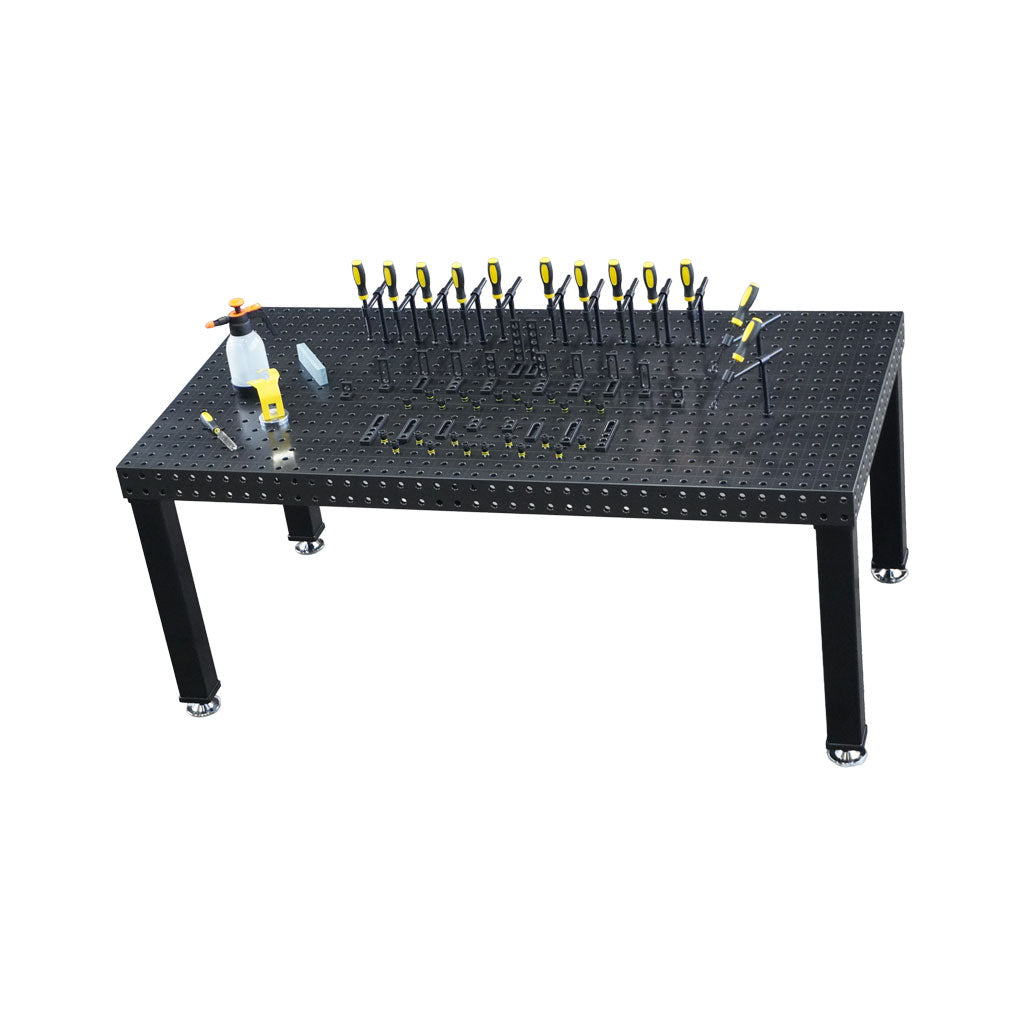

Remarque : L'illustration montre le kit d'outils avec table de soudage 3D PROFI Ø16 nitrurée au plasma – 2000 × 1000 × 100 mm | 12 mm.
|
Avec une longueur de travail de 2 400 mm, cette table de soudage PROFI Ø16 offre une plate-forme stable pour la construction de cadres, les constructions métalliques et la fabrication de dispositifs.

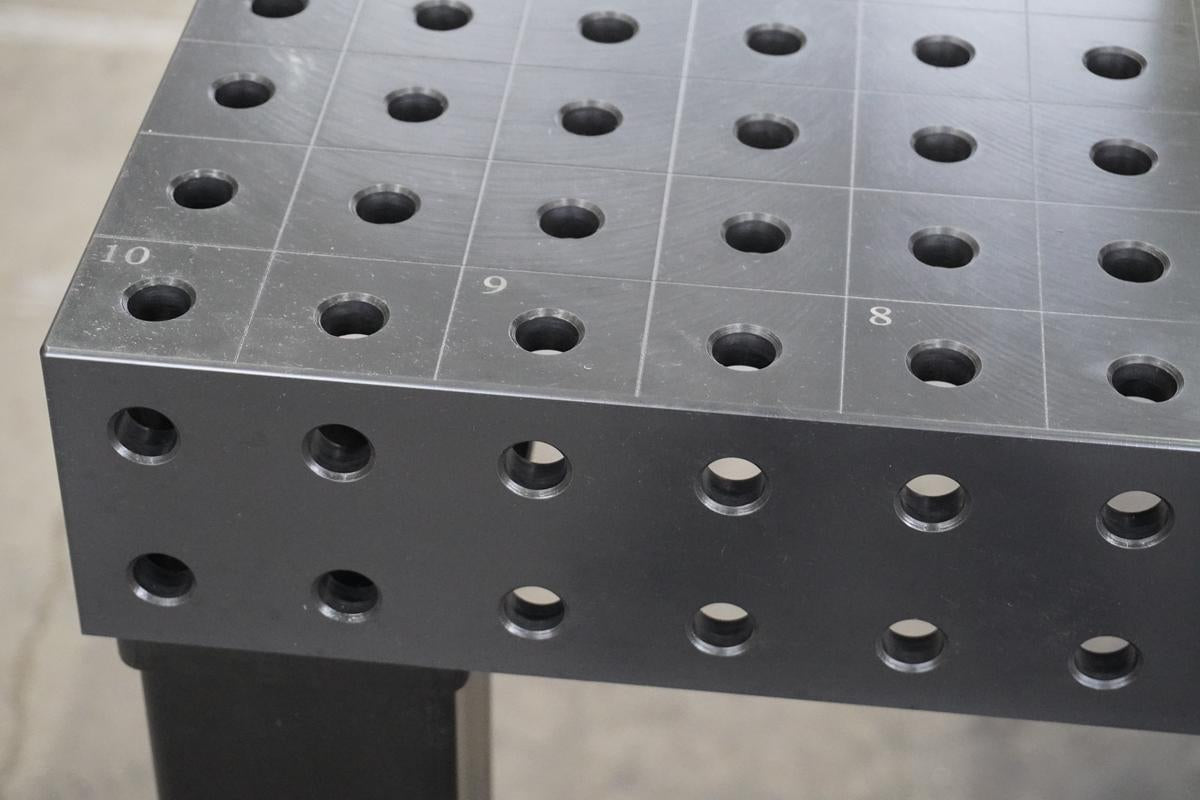

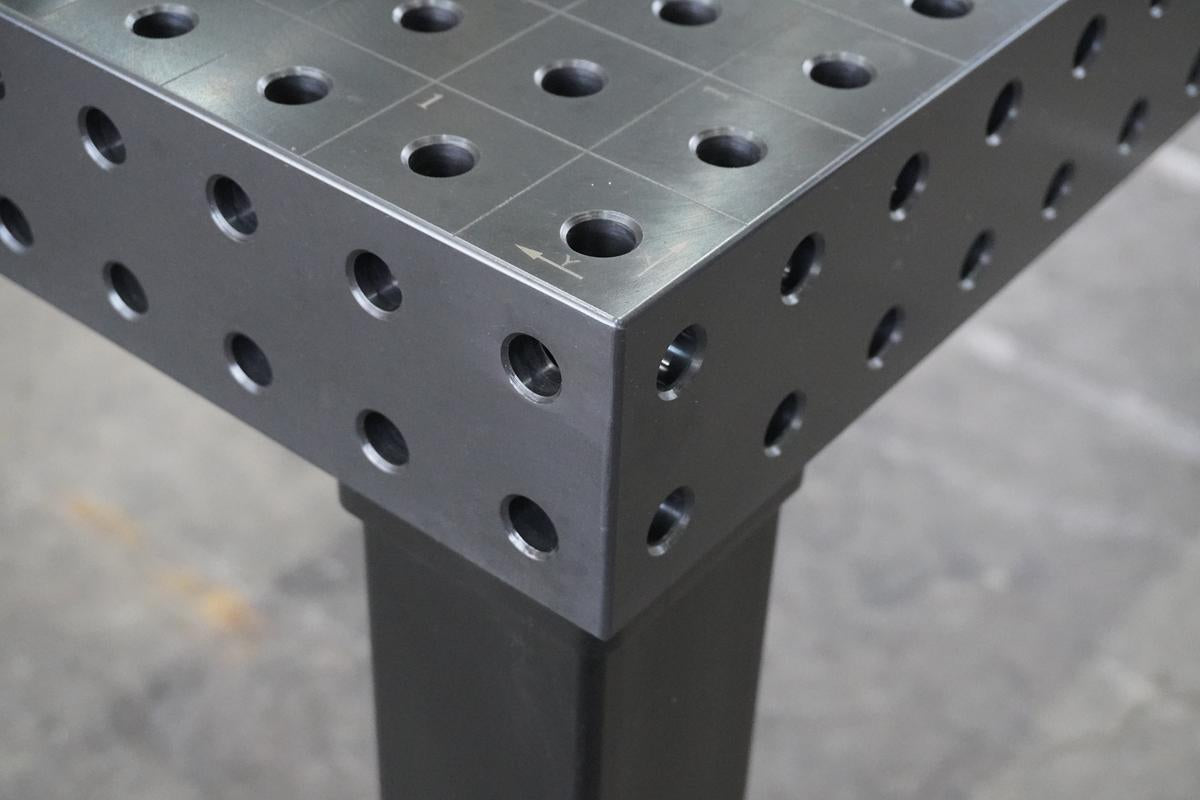

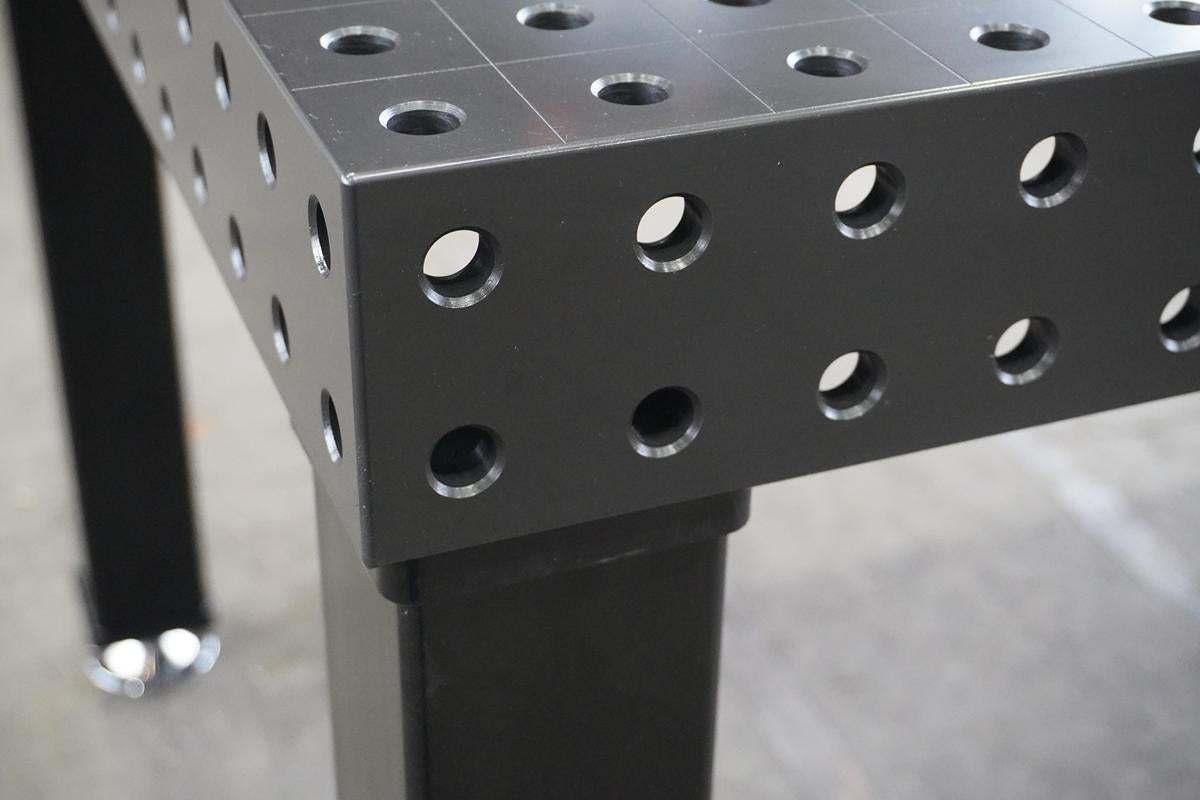

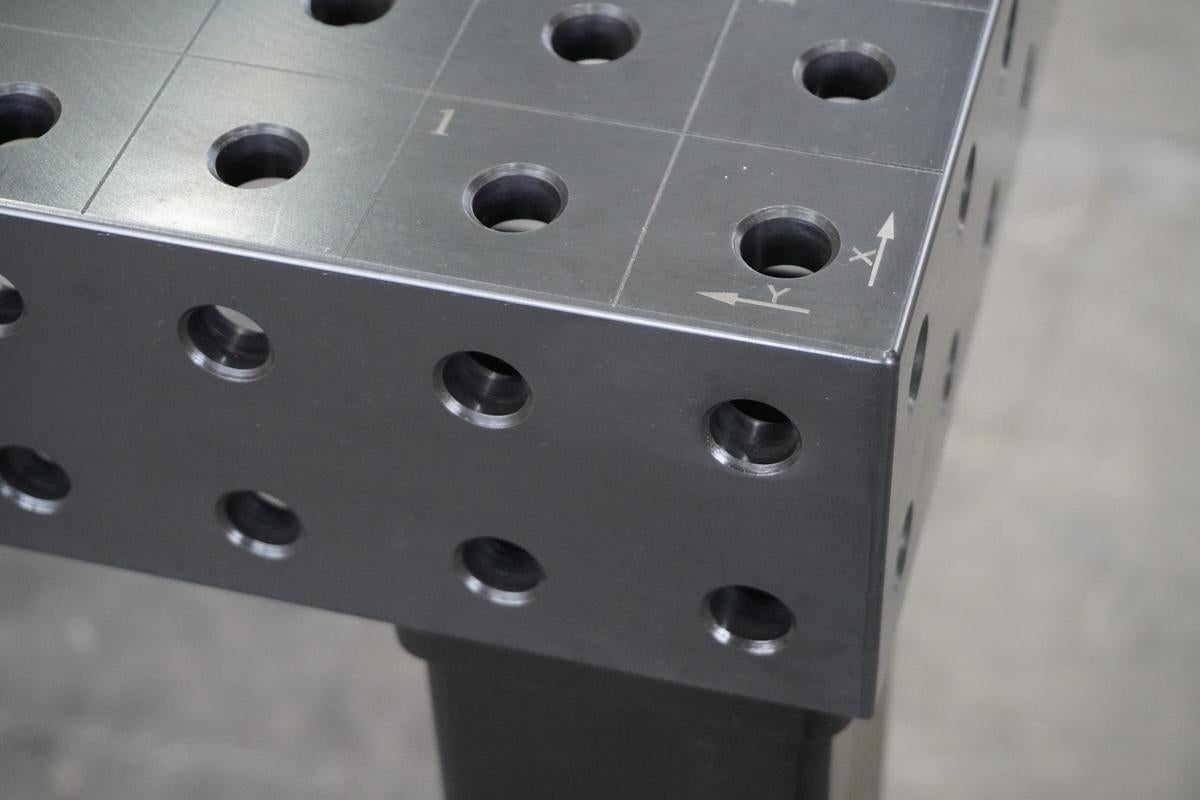

La plaque en acier S355 J2+N de 12 mm d'épaisseur, nitrurée au plasma et fraisée CNC, assure une stabilité dimensionnelle durable, une résistance élevée à l'usure et une planéité exacte.
Le kit PROFI de 60 pièces étend les possibilités de serrage dans le système Ø16 avec une grille de 50×50 mm et permet des configurations multipoints flexibles.
✅ Vos avantages
✔ 2 400 mm de longueur de travail pour les pièces grand format
✔ 12 mm S355 J2+N – haute capacité de charge et stabilité
✔ Nitruré au plasma – résistant à l'abrasion et à la corrosion
✔ Fraisé CNC pour une planéité précise

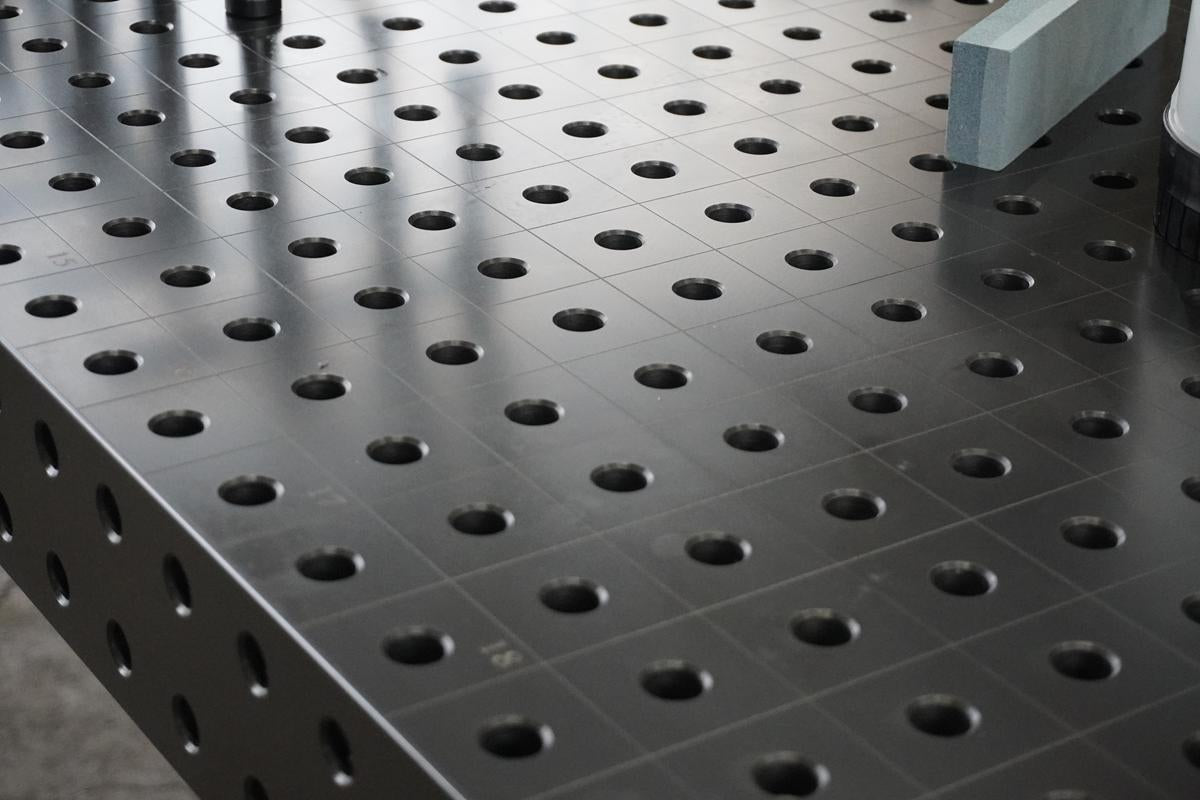

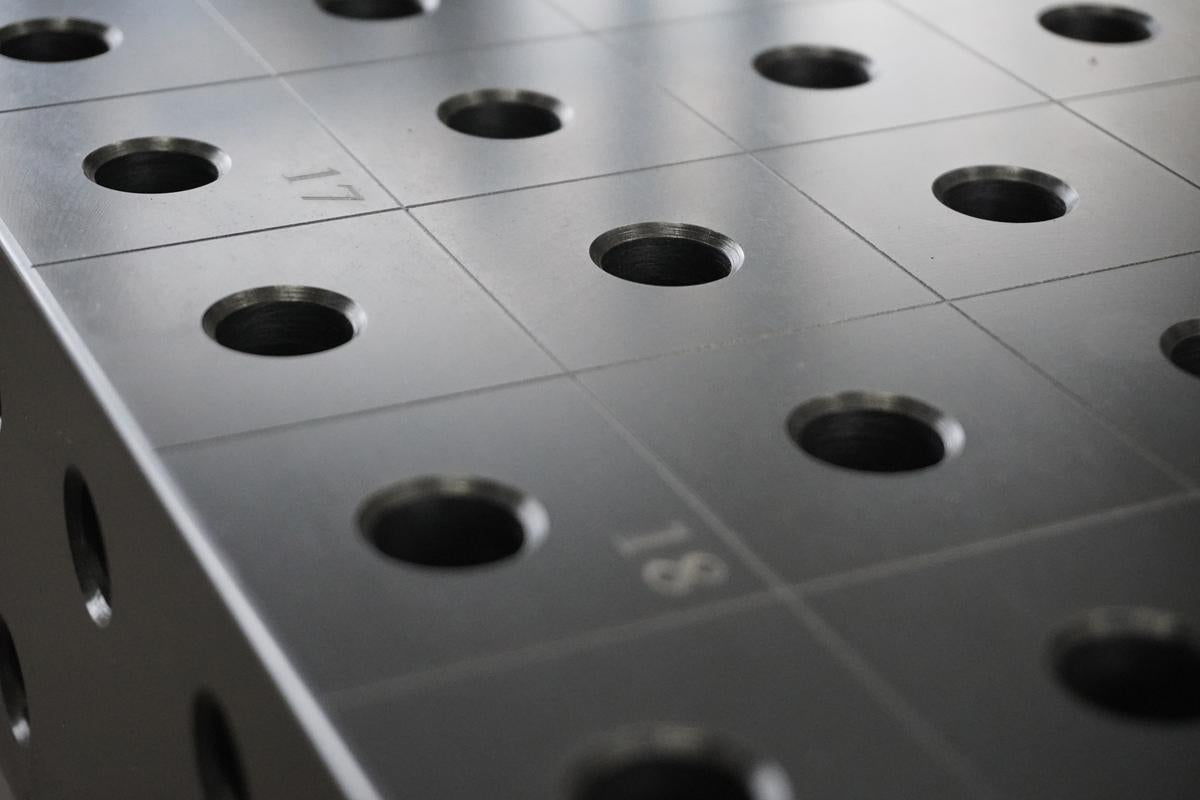

✔ Trous Ø16 dans une grille de 50×50 mm (Système 16)
✔ Variante d'extension de 60 pièces pour des montages de serrage polyvalents
📦 Contenu de la livraison
- Table de soudage 3D PROFI Ø16 – 2400×1200×100 mm | 12 mm

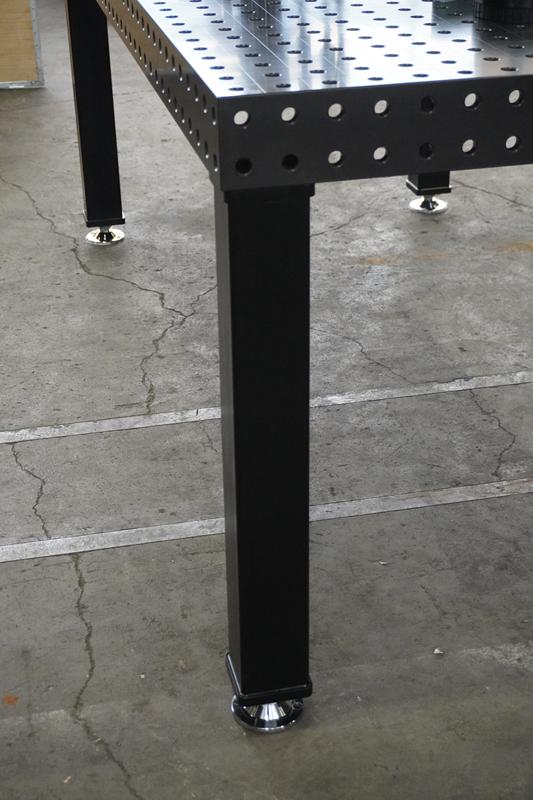

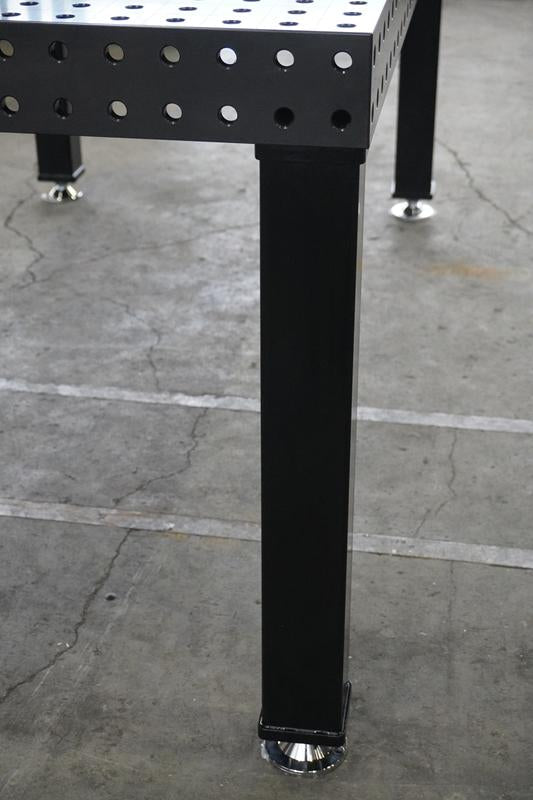

- 6 pieds de table PROFI avec vérin réglable
- Kit PROFI de 60 pièces D16×24 mm
- Le délai de livraison actuel est d'environ 7 à 10 jours ouvrables.
📋 Contenu du kit PROFI de 60 pièces D16×24 mm
| POS. |
Quantité |
Article |
Réf. article |
| 1 |
10 |
Serre-joint à tube | D16 |
4029327 |
| 2 |
2 |
Serre-joint à tube 45° | D16 |
4029326 |
| 3 |
12 |
Goupille à billes D16×24 mm |
4028668 |
| 4 |
12 |
Goupille de butée D16×23 mm |
4028833 |
| 5 |
2 |
Butée universelle D16 55×30×12 mm |
1000005 |
| 6 |
2 |
Butée universelle D16 90×30×12 mm |
1000006 |
| 7 |
2 |
Butée universelle D16 115×30×12 mm |
4028619 |
| 8 |
2 |
Butée universelle D16 150×30×12 mm |
4028621 |
| 9 |
2 |
Équerre de serrage D16 40×30×40×12 mm |
4029342 |
| 10 |
2 |
Équerre de serrage D16 90×30×40×12 mm |
4029343 |
| 11 |
2 |
Équerre de serrage D16 90×30×90×12 mm (g/g) |
4029345 |
| 12 |
2 |
Équerre de serrage D16 90×30×90×12 mm (g/d) |
4029346 |
| 13 |
2 |
Équerre de serrage D16 90×30×90×12 mm (d/d) |
4029344 |
| 14 |
2 |
Équerre de serrage D16 140×30×90×12 mm |
4029347 |
| 15 |
1 |
Support de torche MIG / MAG avec base magnétique |
4026088 |
| 16 |
1 |
Kit d'entretien et de nettoyage D16 |
1000027 |
⚙️ Détails techniques – Table
- Dimensions : 2400×1200×100 mm
- Épaisseur du matériau : 12 mm
- Matériau : S355 J2+N
- Surface : Fraisée CNC et nitrurée au plasma
- Grille de trous : 50×50 mm
- Diamètre des trous : Ø16 mm
- Hauteur des joues latérales : 100 mm
- Pieds de table : 6 pièces
- Hauteur de travail : env. 900 mm
- Système : D16
Poids de la plate-forme de table : 440,00 kg
Poids par pied de table : 11,16 kg
⚖ Poids total (kit inclus)
Table totale :
440,00 kg + (6 × 11,16 kg = 66,96 kg) = 506,96 kg
Kit de 60 pièces : 21,68 kg
➡ Total : 528,64 kg
🔗 Remarque sur la série
Série PROFI Ø16 12 mm :
1200×1200 · 1500×1000 · 2000×1000 · 2400×1200 · 3000×1500
FAQ
Pour quelles applications la variante de 60 pièces est-elle adaptée ?
Pour des configurations de serrage étendues dans la construction de cadres et de dispositifs.
La table est-elle compatible avec le système 16 ?
Oui, trous Ø16 dans une grille de 50×50 mm.
Qu'offre la variante d'extension en plus ?
Plus de flexibilité et des équerres de serrage supplémentaires pour des constructions plus complexes.
