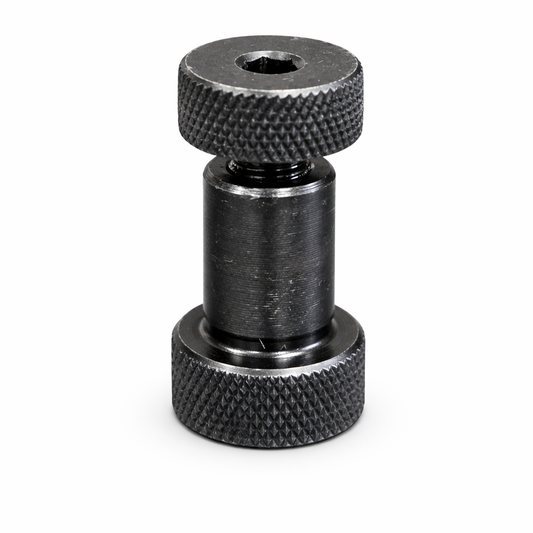

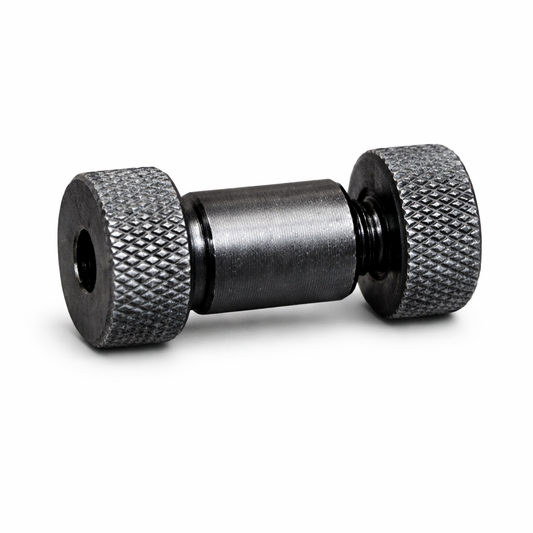

Bolzen D16 für Positionierung und Verbindung im System 16

Bolzen D16 werden auf Schweisstischen und Lochplatten mit 16-mm-Lochsystem für unterschiedliche Positionier-, Anschlag- und Verbindungsaufgaben eingesetzt. Die Kollektion umfasst aktuell Kugelsperrbolzen, Anschlagbolzen und Absteckbolzen. Diese Bauarten erfüllen unterschiedliche Funktionen und dürfen deshalb nicht allein anhand ihres Lochdurchmessers ausgewählt werden.

Kugelsperrbolzen verbinden geeignete Anschläge, Winkel und Vorrichtungselemente werkzeuglos mit der Arbeitsfläche. Anschlag- und Absteckbolzen schaffen dagegen definierte Anlage- oder Positionierpunkte für Werkstücke und unterstützen reproduzierbare Aufbauten. Welche Ausführung geeignet ist, hängt von der vorgesehenen Funktion, der Materialstärke und der Geometrie der beteiligten Komponenten ab.

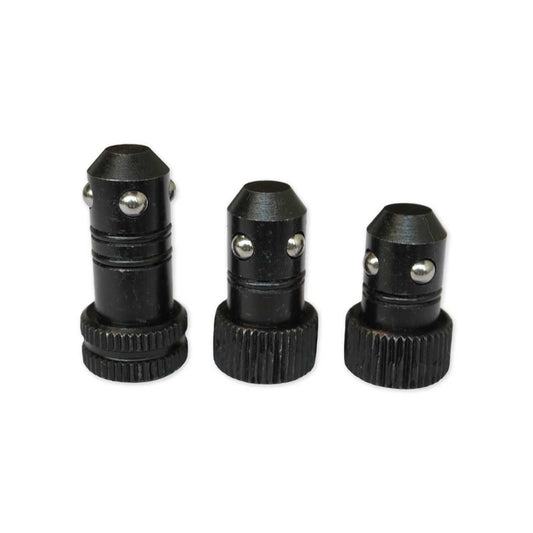

Kugelsperrbolzen für werkzeuglose Verbindungen

Kugelsperrbolzen werden durch die vorgesehenen Bohrungen der zu verbindenden Komponenten eingesetzt. Der integrierte Sperrmechanismus ermöglicht das Einsetzen und Lösen ohne zusätzliches Schraubwerkzeug. Dies erleichtert Umbauten und häufig wechselnde Vorrichtungen.

Für eine zuverlässige Verbindung müssen Bolzenlänge beziehungsweise Spannbereich zur Gesamtdicke der verbundenen Komponenten passen. Die Sperrkugeln müssen nach dem Einsetzen ausreichend aus der Bohrung herausragen, damit der Verriegelungsmechanismus greifen kann. Ein D16-Durchmesser allein bestätigt daher noch keine vollständige Kompatibilität.

Anschlagbolzen für definierte Anlagepunkte

Anschlagbolzen dienen als feste Bezugspunkte für die Positionierung von Werkstücken. Sie können bei wiederkehrenden Aufbauten dazu beitragen, eine festgelegte Werkstückposition erneut herzustellen. Dabei übernehmen sie eine Anschlag- oder Positionierfunktion und sind nicht automatisch als Spannmittel oder sicherheitsrelevante Lastaufnahme vorgesehen.

Vor dem Einsatz müssen Abmessungen, Einstecktiefe, verfügbare Auflagefläche und Belastungsrichtung geprüft werden. Bei grösseren oder ungünstig geformten Werkstücken kann eine zusätzliche Sicherung durch geeignete Zwingen oder andere Spannwerkzeuge erforderlich sein.

Absteckbolzen für Positionierung und Ausrichtung

Absteckbolzen werden verwendet, um Werkstücke oder Vorrichtungselemente an einem definierten Punkt auszurichten. Sie eignen sich unter anderem für vorbereitende Positionierarbeiten und wiederkehrende Aufbauten im Vorrichtungs- und Metallbau.

Ob ein Absteckbolzen als Ergänzung zu einem Spannbolzen eingesetzt werden kann, hängt von der konkreten Anwendung ab. Eine reine Positionierhilfe ersetzt keine erforderliche kraftschlüssige Spannung. Werkstückgewicht, Bearbeitungsrichtung und auftretende Kräfte müssen bei der Planung berücksichtigt werden.

Bolzenlänge und Materialstärke abstimmen

Innerhalb des D16-Systems können Schweisstische, Lochplatten und Werkzeuge unterschiedliche Materialstärken aufweisen. Deshalb muss nicht nur der Lochdurchmesser, sondern auch die wirksame Bolzenlänge oder der angegebene Spannbereich kontrolliert werden.

Bei einer Verbindung aus mehreren Komponenten ist deren Gesamtdicke entscheidend. Ein zu kurzer Bolzen kann den Sperrmechanismus nicht zuverlässig aktivieren. Ein ungeeignet langer Bolzen kann Spiel verursachen oder mit anderen Bauteilen kollidieren. Massgeblich sind die technischen Daten und Anwendungshinweise des ausgewählten Produkts.

Brünierte Stahloberflächen richtig einordnen

Die aktuell angebotenen Bolzen bestehen je nach Produktangabe aus Stahl mit brünierter Oberfläche. Die Brünierung verändert die Stahloberfläche und kann in Verbindung mit geeigneter Pflege einen begrenzten Schutz bieten. Sie macht den Stahl jedoch nicht automatisch rostbeständig.

Für den Erhalt der Oberfläche sind trockene Lagerung, regelmässige Pflege und der Schutz vor anhaltender Feuchtigkeit wichtig. Aggressive Medien, Schweissrückstände und Verschmutzungen sollten entsprechend den Pflegehinweisen entfernt werden.

Den passenden D16-Bolzen auswählen

• Funktion bestimmen: zwischen Verbinden, Positionieren und Anschlagen unterscheiden
• Lochsystem prüfen: sicherstellen, dass Arbeitsfläche und Werkzeug für D16 ausgelegt sind
• Materialstärke vergleichen: Gesamtdicke aller verbundenen Komponenten berücksichtigen
• Bolzenlänge kontrollieren: wirksame Länge oder Spannbereich mit dem geplanten Aufbau abstimmen
• Belastung beurteilen: Positionierbolzen nicht ohne technische Bestätigung als Spann- oder Lastaufnahmemittel verwenden
• Oberfläche pflegen: brünierte Stahlteile trocken lagern und vor dauerhafter Feuchtigkeit schützen

Weitere Komponenten für das System 16

Weitere Spann-, Anschlag- und Positionierwerkzeuge finden Sie unter Werkzeuge D16. Geeignete Arbeitsflächen sind unter Schweisstische D16 zusammengefasst.

Die übergeordnete Übersicht über Schweisstische, Lochplatten, Werkzeuge und Sets finden Sie unter System 16.

FAQ zu Bolzen D16

Welche Bolzen enthält die Kollektion Bolzen D16?

Die aktive Kollektion enthält aktuell Kugelsperrbolzen, einen Anschlagbolzen und einen Absteckbolzen für unterschiedliche Verbindungs-, Anschlag- und Positionieraufgaben im System 16.

Was unterscheidet einen Kugelsperrbolzen von einem Anschlagbolzen?

Ein Kugelsperrbolzen verbindet geeignete Komponenten über einen werkzeuglos bedienbaren Sperrmechanismus. Ein Anschlagbolzen stellt einen definierten Anlage- oder Positionierpunkt für ein Werkstück bereit.

Passen alle D16-Bolzen auf jeden Schweisstisch mit 16-mm-Lochsystem?

Nicht automatisch. Neben dem Lochdurchmesser müssen Materialstärke, Gesamtdicke der verbundenen Komponenten, Bolzenlänge, Spannbereich und Werkzeuggeometrie geprüft werden.

Wie wird die richtige Bolzenlänge bestimmt?

Entscheidend ist die Gesamtdicke der Komponenten, durch die der Bolzen geführt wird. Bei Kugelsperrbolzen muss zusätzlich sichergestellt sein, dass der Sperrmechanismus nach dem Einsetzen zuverlässig greifen kann.

Wo werden die Bolzen D16 dieser Kollektion hergestellt?

Die aktuell angebotenen Anschlagbolzen, Absteckbolzen und Kugelsperrbolzen stammen aus internationaler Produktion und werden bei ausgewählten internationalen Fertigungspartnern hergestellt.
