Kategorie: System 28

System 28 für Schweisstische, Lochplatten und professionelle Spanntechnik

Das System 28 verbindet Schweisstische, Lochplatten und präzise Spannwerkzeuge zu einer modularen Arbeitsgrundlage für Metallbau, Schweissarbeiten, Montage und Vorrichtungsbau. Die 28-mm-Systembohrungen ermöglichen den Einsatz passender Bolzen, Schraubzwingen, Anschläge, Spannwinkel und weiterer D28 Werkzeuge für stabile und wiederholbare Spannaufbauten.

In dieser übergeordneten Kollektion finden Sie das gesamte D28 Sortiment: vom einzelnen Positionierwerkzeug über Lochplatten und Tischverlängerungen bis zum vollständig ausgestatteten Schweisstisch mit Spannset und Werkzeugwagen. Über die spezialisierten Unterkollektionen gelangen Sie gezielt zur passenden Produktgruppe.

Das D28 Sortiment im Überblick

• Schweisstische D28 – Work-Pro, PREMIUM und PROFI Modelle für unterschiedliche Tischgrössen, Ausführungen und Anforderungen
• Lochplatten D28 – rechteckige und achtkantige 12-mm-Lochplatten für Schweiss-, Montage- und Vorrichtungsarbeiten
• Bolzen D28 und Schraubzwingen D28 – zum Befestigen, Spannen und Verbinden von Werkstücken und Systemkomponenten
• Anschläge D28 und Winkel D28 – für definierte Anschlagpunkte, rechtwinklige Aufbauten und reproduzierbare Positionierungen
• Weiteres Zubehör D28 – darunter Prismen, Schnellspanner, Spannbrücken, Tischerweiterungen, Rohrverbinder und Pflegeprodukte
• D28 Sets – zusammengestellte Werkzeug-, Spann- und Schweisstisch-Sets für den systematischen Aufbau der D28 Ausstattung

Work-Pro, PREMIUM oder PROFI: Welcher D28 Schweisstisch passt?

Die Work-Pro Schweisstische D28 besitzen eine 12 mm starke Tischplatte und sind in mehreren Abmessungen von 1200 × 800 mm bis 2400 × 1200 mm verfügbar. Bei diesen Modellen kann zwischen Raster 100 × 100 mm und Diagonalraster 100 × 100 mm sowie zwischen Bausatz und geschweisster Ausführung gewählt werden. Das Diagonalraster ergänzt die regelmässigen Reihen um versetzte Bohrungen und bietet zusätzliche Spannpunkte für schräge Bauteile und 45°-Positionierungen.

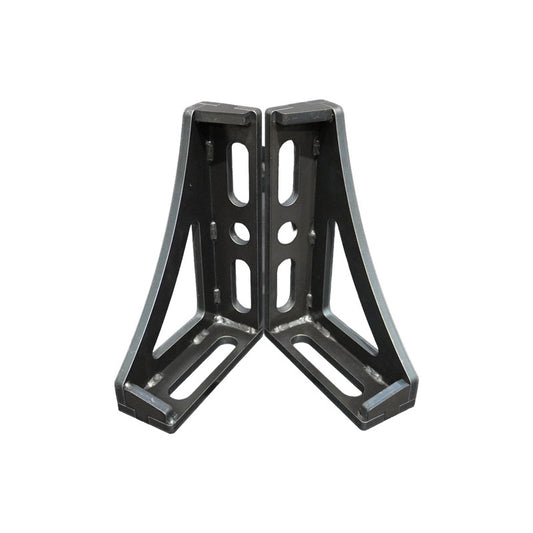

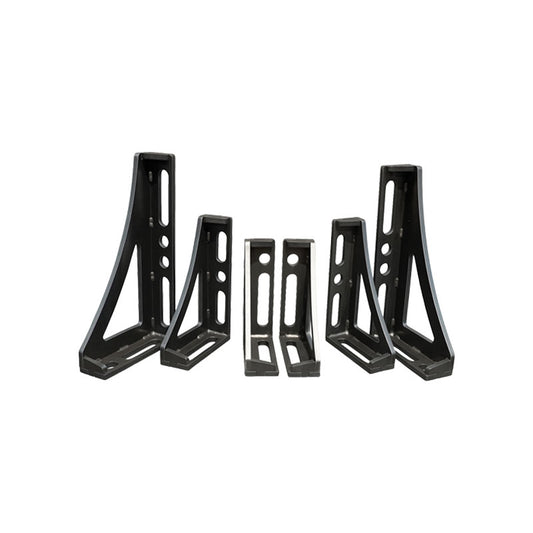

Die PREMIUM Schweisstische D28 verfügen ebenfalls über 12 mm starke Tischplatten und werden in unterschiedlichen Tischgrössen angeboten. Je nach Modell stehen Bausatz und geschweisste Ausführung sowie optional konfigurierte Kombinationen mit einem 6-teiligen Spannwinkel-Set zur Auswahl.

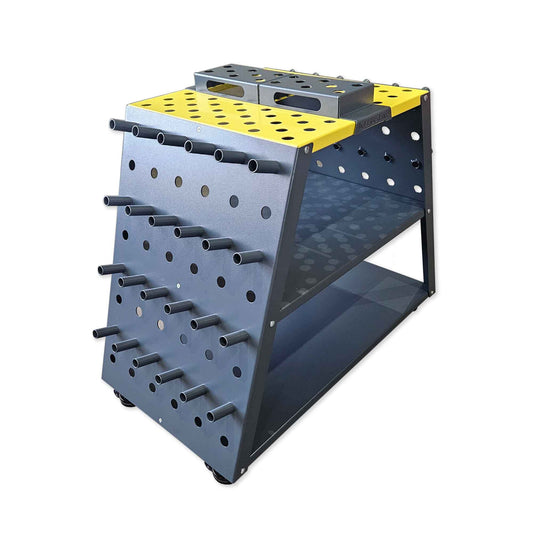

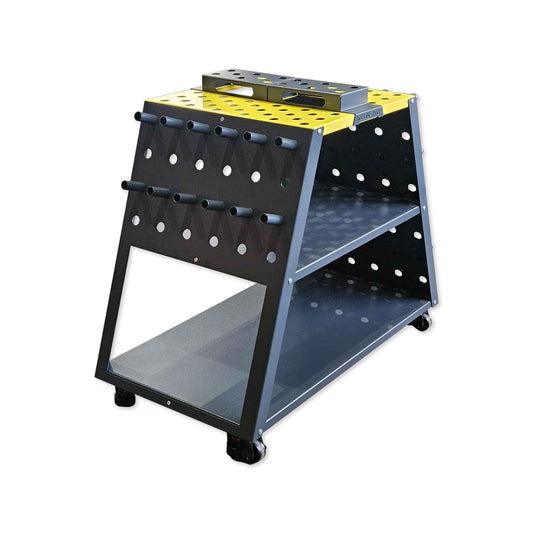

Die PROFI Schweisstische D28 besitzen eine 25 mm starke, plasmanitrierte Tischplatte. Neben einzelnen Tischen umfasst das Sortiment vorkonfigurierte Lösungen mit 40-, 60-, 80- oder 102-teiligem PROFI Spannset. Ausgewählte 102-teilige Ausstattungen werden zusammen mit einem Werkzeugwagen angeboten.

Lochplatten und D28 Werkzeuge für modulare Arbeitsplätze

D28 Lochplatten erweitern Werkbänke, Untergestelle und individuelle Vorrichtungen um eine systemfähige Spannfläche. Die rechteckigen 12-mm-Lochplatten stehen in mehreren Abmessungen von 800 × 500 mm bis 1200 × 800 mm zur Verfügung. Ergänzend werden achtkantige Lochplatten mit 500 oder 600 mm Durchmesser angeboten.

Für den eigentlichen Spannaufbau stehen Rohrschraubzwingen, Kugelsperrbolzen, Schnellspann- und Absteckbolzen, Universal-Anschläge, Flachwinkel, Anschlag-Spannwinkel, Schnellspanner, Prismen und weitere Systemkomponenten zur Verfügung. Einige Produkte bieten auswählbare Abmessungen oder Längen, während andere Ausführungen als eigenständige Produkte geführt werden.

Einzelwerkzeuge, Werkzeugsets und komplette D28 Ausstattung

Einzelwerkzeuge eignen sich, wenn eine vorhandene D28 Ausstattung gezielt ergänzt oder ein spezieller Spannaufbau umgesetzt werden soll. Werkzeugsets bündeln häufig benötigte Bolzen, Zwingen, Anschläge und Winkel in abgestimmten Zusammenstellungen. Für umfangreichere Werkstatt- und Fertigungsaufgaben stehen PROFI Sets mit bis zu 102 Teilen sowie Werkzeugwagen-Sets zur Verfügung.

Bei der Auswahl sollten neben dem geplanten Einsatz auch die benötigte Bolzenlänge, Materialstärke, Lochanordnung und gewünschte Spannweite berücksichtigt werden. Die jeweilige Produktseite zeigt die verfügbaren Varianten und den konkreten Lieferumfang.

FAQ zum System 28

Was bedeutet D28 beziehungsweise System 28?

D28 bezeichnet ein Spannsystem mit Systembohrungen von 28 mm. Dazu gehören kompatibel ausgelegte Schweisstische, Lochplatten, Bolzen, Schraubzwingen, Anschläge, Winkel und weitere Werkzeuge.

Wann ist System 28 anstelle von System 16 sinnvoll?

System 28 wird häufig gewählt, wenn robuste Spannverbindungen, grössere Bauteile und umfangreiche Vorrichtungen im Mittelpunkt stehen. System 16 eignet sich besonders für kompaktere und feinere Aufbauten. Entscheidend sind der geplante Einsatz und die bereits vorhandene Werkzeugausstattung.

Welche Varianten gibt es bei den D28 Schweisstischen?

Work-Pro Modelle sind mit Raster oder Diagonalraster sowie als Bausatz oder geschweisste Ausführung erhältlich. Bei PREMIUM Modellen stehen abhängig von der Tischgrösse ebenfalls unterschiedliche Ausführungen und teilweise optionale Spannwinkel-Sets zur Auswahl. PROFI Tische werden als einzelne Tische oder in vorkonfigurierten Set-Zusammenstellungen angeboten.

Sind alle D28 Werkzeuge mit jedem System-28-Schweisstisch kompatibel?

Die Produkte sind grundsätzlich für 28-mm-Lochsysteme ausgelegt. Bei der Kombination unterschiedlicher Hersteller sollten zusätzlich Materialstärke, erforderliche Bolzenlänge, Spannbereich und Fertigungstoleranzen geprüft werden.

Sollte ich D28 Einzelwerkzeuge oder ein komplettes Set wählen?

Einzelwerkzeuge eignen sich für gezielte Ergänzungen und spezielle Spannaufgaben. Ein Set ist sinnvoll, wenn eine neue Grundausstattung aufgebaut oder eine abgestimmte Auswahl häufig benötigter Spann- und Positionierwerkzeuge gewünscht wird.
