Kategorie: Zwingen D28 – Spanntechnik für Schweisstische

D28 Zwingen für Schweisstische und Lochplatten im System 28

Die Zwingen und Spannkomponenten dieser Kollektion unterstützen das Fixieren, Niederhalten und Positionieren von Werkstücken auf Schweisstischen und Lochplatten mit 28-mm-Lochsystem. Das Sortiment umfasst Rohrschraubzwingen, Schnellspanner, ein 600 mm langes Spannrohr sowie Spannbrücken für unterschiedliche Spannaufgaben.

Die einzelnen Produkte unterscheiden sich hinsichtlich Bauform, Spannrichtung, Abmessungen, Spannbereich und Befestigungsart. Die Kennzeichnung D28 bestätigt die Auslegung für das System 28, ersetzt jedoch nicht die Prüfung der konkreten Einbausituation und der technischen Angaben auf der jeweiligen Produktseite.

Welche D28 Spannwerkzeuge enthält die Kollektion?

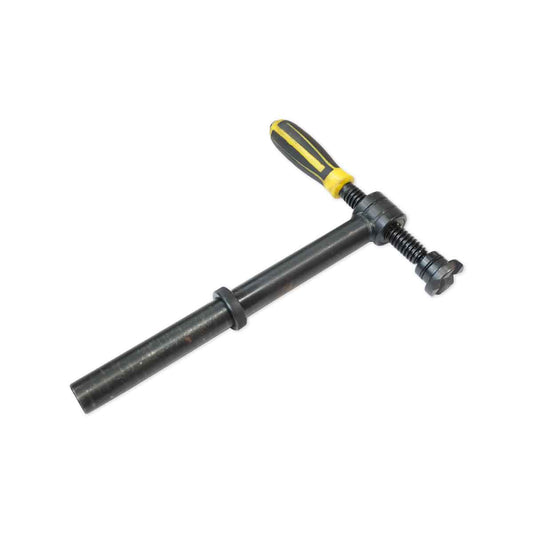

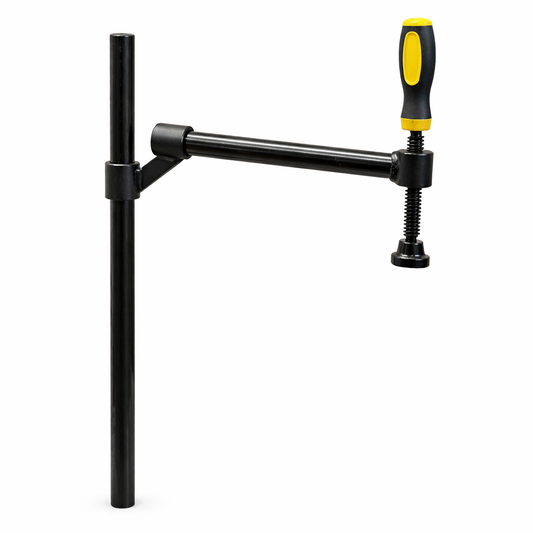

Rohrschraubzwingen in gerader, 45°-, 90°- und 180°-Ausführung

Rohrschraubzwingen ermöglichen das manuelle Spannen und Niederhalten von Werkstücken auf geeigneten D28-Arbeitsflächen. Die gerade Rohrschraubzwinge steht in unterschiedlichen Abmessungen zur Verfügung. Ergänzend enthält die Kollektion abgewinkelte Ausführungen mit 45°, 90° und 180° für Spannpositionen, bei denen die Geometrie einer geraden Zwinge nicht optimal ist.

Die unterschiedlichen Winkelangaben beziehen sich auf die jeweilige Bauform der Rohrschraubzwinge. Welche Ausführung geeignet ist, hängt von der Werkstückgeometrie, dem verfügbaren Bauraum, der benötigten Ausladung und der vorgesehenen Spannrichtung ab.

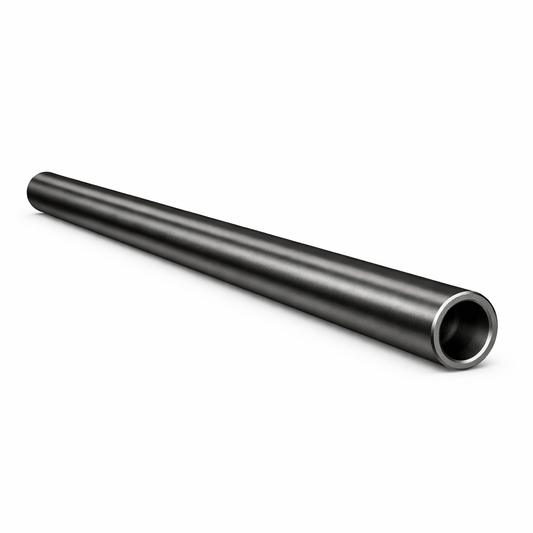

Spannrohr D28 für grössere Spannweiten

Das 600 mm lange Spannrohr ist für den Einsatz mit passenden Rohrschraubzwingen im System 28 vorgesehen. Es unterstützt Spannaufgaben bei grösseren Werkstücken und kann als Komponente in modularen D28-Spannaufbauten verwendet werden.

Das Spannrohr ist keine vollständige Zwinge. Für den Aufbau werden geeignete Rohrschraubzwingen und abhängig von der Anwendung weitere Verbindungselemente benötigt. Der genaue Lieferumfang ist auf der Produktseite angegeben.

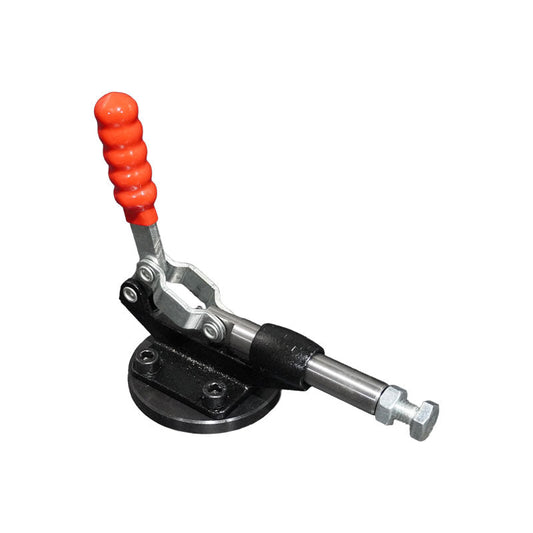

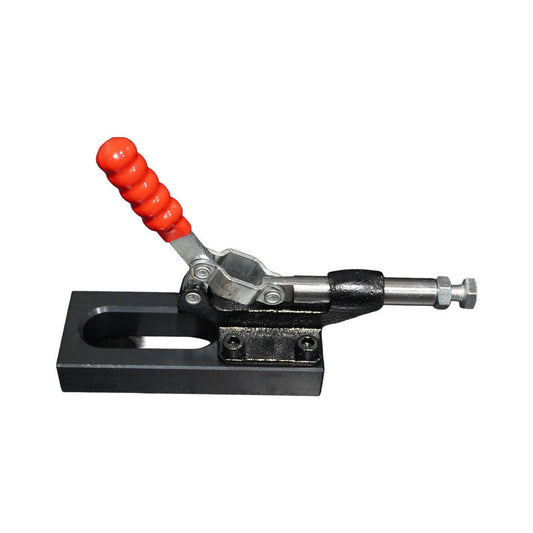

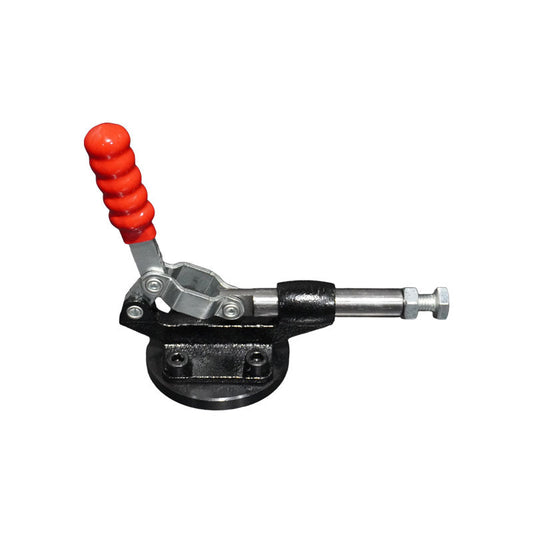

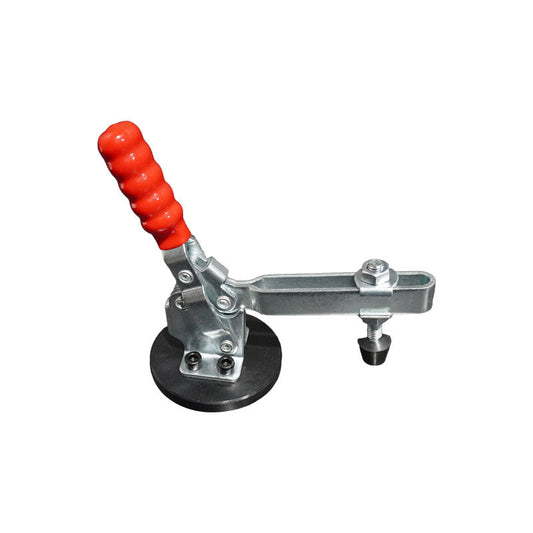

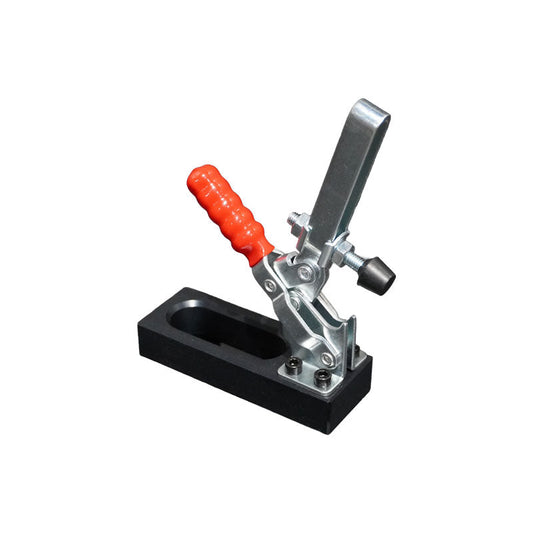

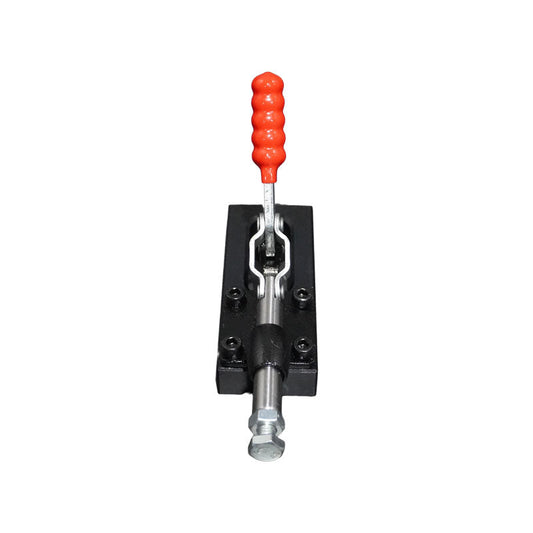

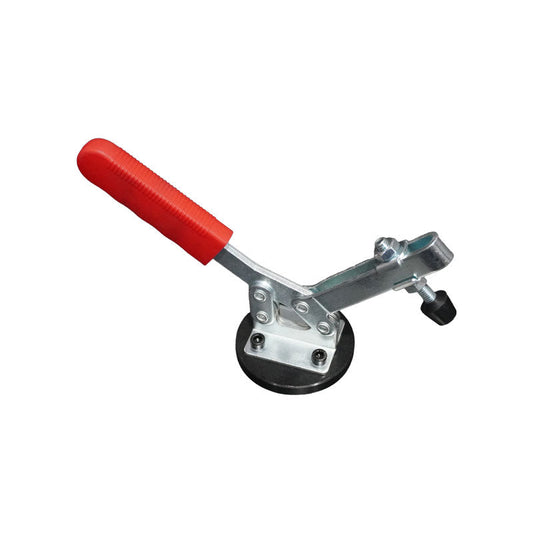

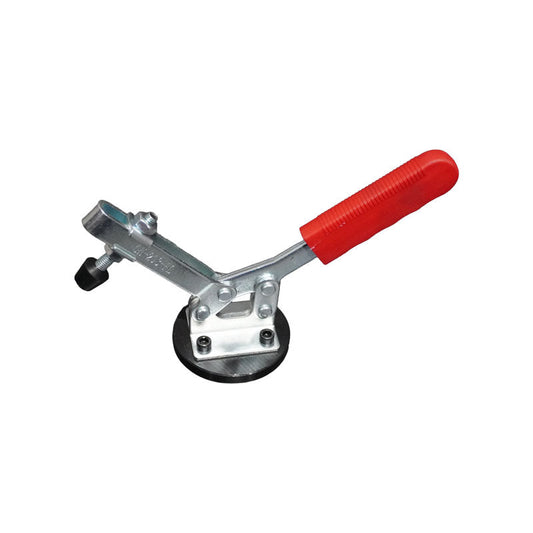

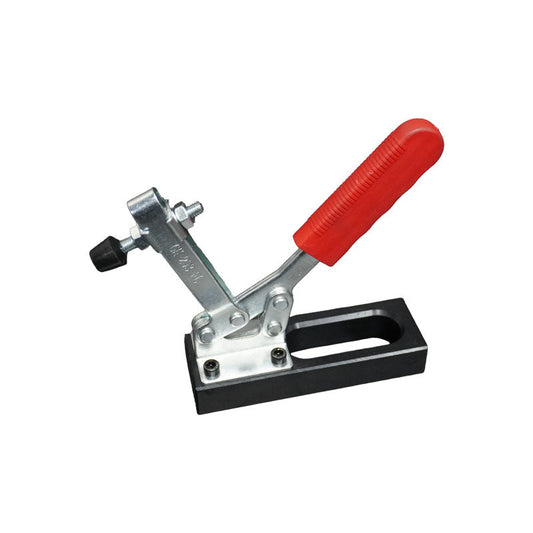

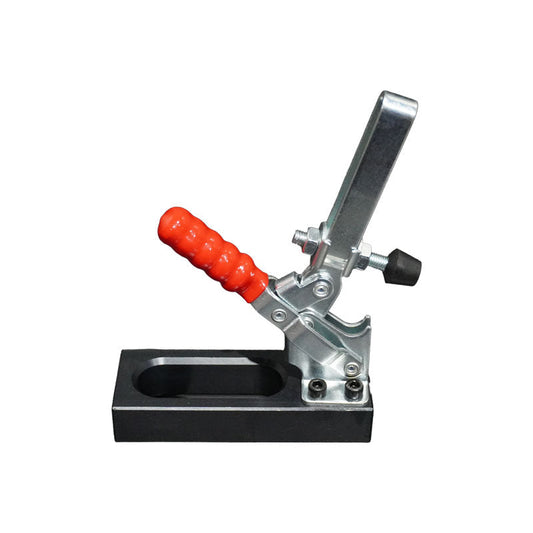

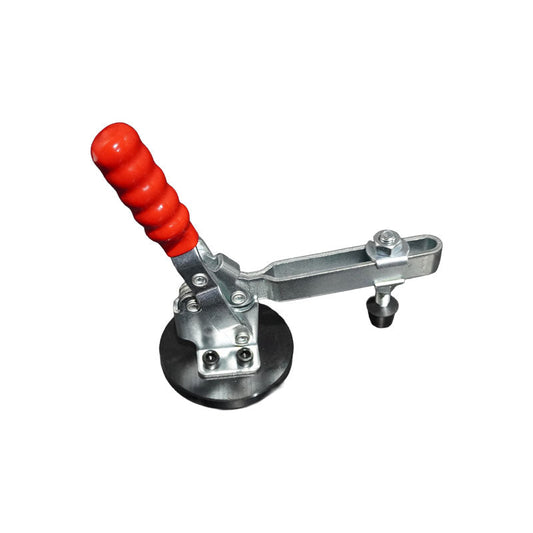

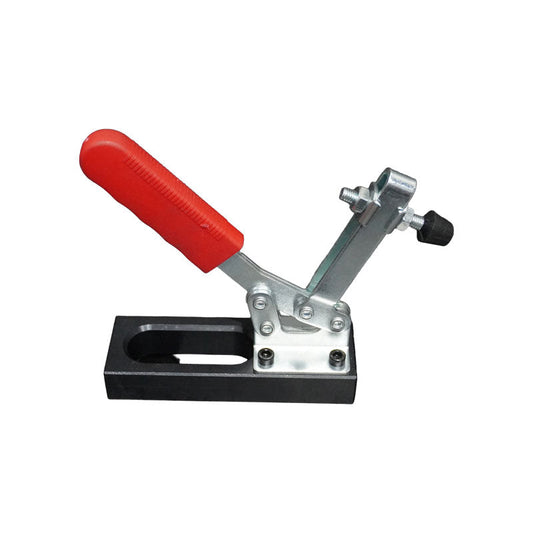

Schnellspanner mit 90°- und 180°-Bauform

Schnellspanner eignen sich besonders für Arbeitsabläufe, bei denen Werkstücke häufig gespannt und wieder gelöst werden. Durch die Hebelmechanik kann die definierte Spannposition mit einer kurzen Handbewegung geschlossen oder geöffnet werden.

Die Kollektion enthält mehrere 90°- und 180°-Ausführungen mit unterschiedlichen Grundplatten, Abmessungen und Spanngeometrien. Die Winkelbezeichnung beschreibt die Bewegung beziehungsweise Stellung des Spannmechanismus und ist nicht mit dem Lochdurchmesser des D28-Systems zu verwechseln.

Vor der Auswahl sollten Abmessungen, maximale Spannkraft, Bewegungsrichtung, benötigter Freiraum und Befestigung der jeweiligen Ausführung geprüft werden. Ein Schnellspanner ist nicht automatisch für jede Werkstückhöhe oder jede Einbausituation geeignet.

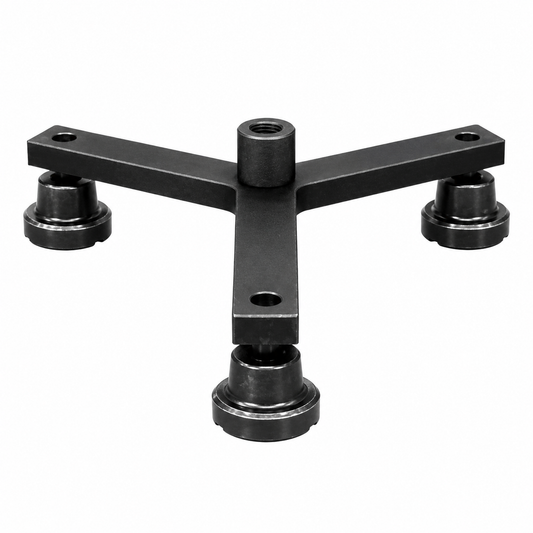

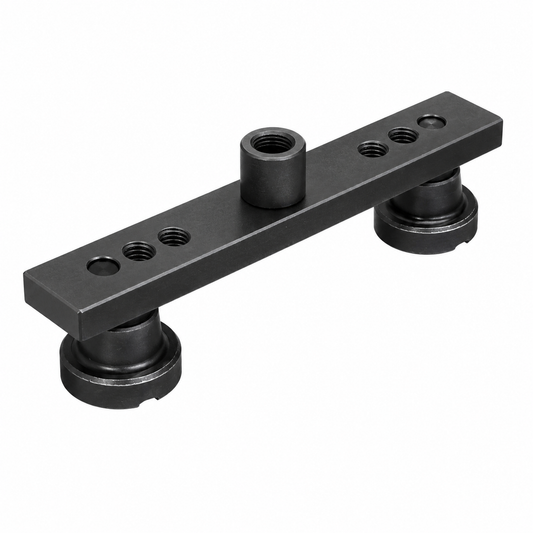

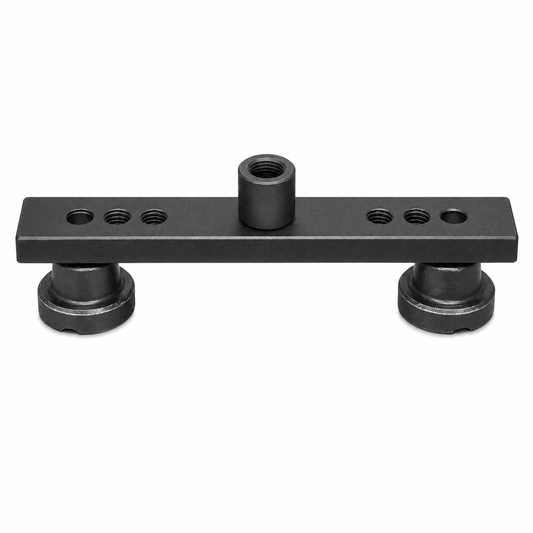

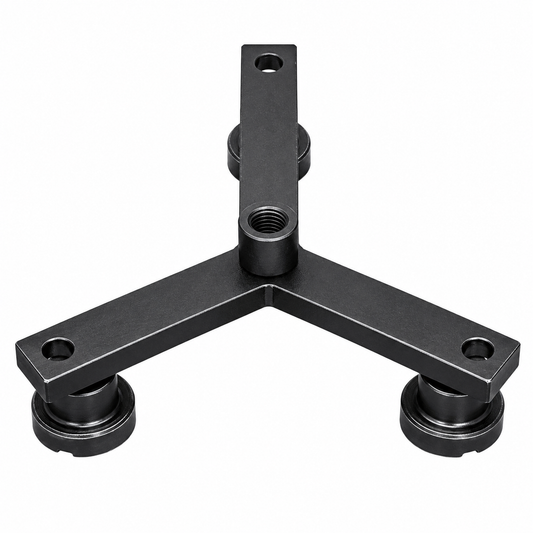

Spannbrücken 2P und 3P

Die Spannbrücken 2P und 3P sind keine eigenständigen Schraubzwingen. Sie dienen als ergänzende Brückenelemente, mit denen Spannpunkte erweitert, Werkstücke kontrolliert niedergehalten oder Spannkräfte in Verbindung mit geeigneten D28-Zwingen verteilt werden können.

Die 2P-Ausführung unterstützt kompakte Zwei-Punkt-Spannaufbauten. Die 3P-Ausführung ist für Mehrpunkt-Aufbauten und eine breitere Abstützung vorgesehen. Welche Variante besser geeignet ist, hängt von der Werkstückgrösse, der verfügbaren Lochposition und der gewünschten Kraftverteilung ab.

Die passende D28 Zwinge auswählen

• Spannaufgabe bestimmen: Zwischen direktem Niederhalten, seitlichem Fixieren, schnellem Öffnen und erweiterten Spannpunkten unterscheiden
• Bauform vergleichen: Gerade, 45°-, 90°- und 180°-Ausführungen anhand der benötigten Spannrichtung auswählen
• Spannbereich prüfen: Werkstückhöhe, Ausladung, Öffnung und verfügbaren Bauraum berücksichtigen
• Befestigung kontrollieren: Lochsystem, Grundplatte, Bolzen und weitere Verbindungselemente aufeinander abstimmen
• Lieferumfang beachten: Zwinge, Spannrohr und Spannbrücke sind eigenständige Komponenten und werden nicht automatisch zusammen geliefert

Weitere Spanntechnik für System 28

Weitere Bolzen, Anschläge, Winkel und Systemkomponenten finden Sie unter Werkzeuge D28. Passende Arbeitsflächen sind unter Schweisstische D28 und Lochplatten D28 zusammengefasst.

Die übergeordnete Übersicht über Schweisstische, Lochplatten, Werkzeuge und Sets finden Sie unter System 28.

FAQ zu Zwingen D28

Was bedeutet D28 bei einer Schweisstisch-Zwinge?

D28 bezeichnet die Auslegung für das 28-mm-Lochsystem. Neben dem Lochdurchmesser müssen jedoch auch Befestigung, Abmessungen, Spannbereich und die konkrete Einbausituation zum verwendeten Schweisstisch oder zur Lochplatte passen.

Was unterscheidet Rohrschraubzwingen von Schnellspannern?

Rohrschraubzwingen werden über eine Spindel manuell angezogen und ermöglichen eine kontrollierte Anpassung an unterschiedliche Werkstückhöhen. Schnellspanner verwenden eine Hebelmechanik und eignen sich besonders für wiederkehrende Spann- und Lösevorgänge.

Welche Bedeutung haben 45°, 90° und 180°?

Bei Rohrschraubzwingen beschreiben die Winkel die jeweilige Bauform und Spannrichtung. Bei Schnellspannern beziehen sie sich auf die Bewegung oder Stellung des Spannmechanismus. Die passende Ausführung richtet sich nach dem geplanten Spannaufbau.

Ist eine Spannbrücke selbst eine Schraubzwinge?

Nein. Eine Spannbrücke ist ein ergänzendes Element für Spannaufbauten mit geeigneten Schraubzwingen. Sie kann Spannpunkte erweitern, Abstände überbrücken oder Spannkräfte über mehrere Punkte verteilen.

Können D28 Zwingen auf einem D16-Schweisstisch verwendet werden?

Nein. D16 und D28 verwenden unterschiedliche Lochdurchmesser. Für einen Schweisstisch oder eine Lochplatte im System 16 werden entsprechend ausgelegte D16-Zwingen und Verbindungselemente benötigt.
