Kategorie: Zwingen D16 – Rohrschraubzwingen, Spannrohre & Schnellspanner

Zwingen D16 für Schweisstische und Lochplatten im System 16

Die Spannelemente dieser Kollektion unterstützen das Fixieren, Positionieren und Halten von Werkstücken auf Schweisstischen, Lochplatten und geeigneten Vorrichtungen mit 16-mm-Lochsystem. Das Sortiment umfasst Rohrschraubzwingen, dazugehörige Spannrohre und unterschiedliche Schnellspanner für wiederkehrende Spann- und Montageaufgaben.

Die Werkzeuge unterscheiden sich deutlich hinsichtlich Spannmechanik, Betätigungsrichtung, Spannkraft, Grundplatte, Befestigungsgeometrie und verfügbarem Spannweg. Die Kennzeichnung D16 bestätigt die grundsätzliche Auslegung für das System 16, ersetzt jedoch nicht die Prüfung der konkreten Einbausituation und Produktdaten.

Rohrschraubzwingen für variable Spannaufgaben

Rohrschraubzwingen kombinieren einen beweglichen Spannarm mit einer Schraubspindel. Dadurch kann die Spannposition kontrolliert an das Werkstück angepasst werden. Die Spindel ermöglicht eine dosierte Zustellung, während das Spannrohr den verfügbaren Arbeits- und Spannbereich bestimmt.

In der Kollektion stehen eine gerade Rohrschraubzwinge und eine Ausführung mit 45°-Geometrie zur Verfügung. Beide Modelle besitzen einen Kunststoffgriff und eine brünierte Stahloberfläche. Die 45°-Ausführung ist für Aufbauten vorgesehen, bei denen die Spannachse gegenüber einer geraden Anordnung abgewinkelt werden muss.

Welche Ausführung geeignet ist, hängt von der Werkstückgeometrie, der verfügbaren Aufspannfläche und der gewünschten Kraftrichtung ab. Die Winkelangabe beschreibt die Bauform der Zwinge und stellt keine pauschale Bestätigung für jede schräge oder rechtwinklige Anwendung dar.

Brünierte Oberfläche sachlich einordnen

Die Rohrschraubzwingen werden mit brünierter Stahloberfläche beschrieben. Eine Brünierung erzeugt eine dünne Oxidschicht und kann den Korrosionsschutz gegenüber einer unbehandelten Stahloberfläche verbessern. Sie macht den Stahl jedoch nicht automatisch rostbeständig.

Für die Schutzwirkung sind unter anderem Nachbehandlung, Pflege, Lagerung und Umgebungsbedingungen relevant. Die Werkzeuge sollten deshalb trocken gelagert und entsprechend den Pflegehinweisen behandelt werden.

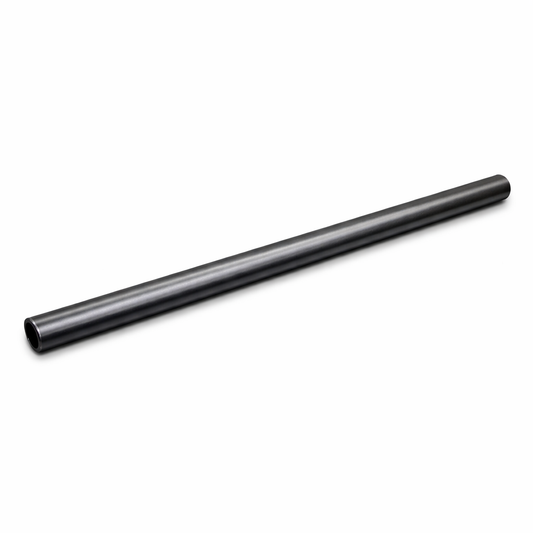

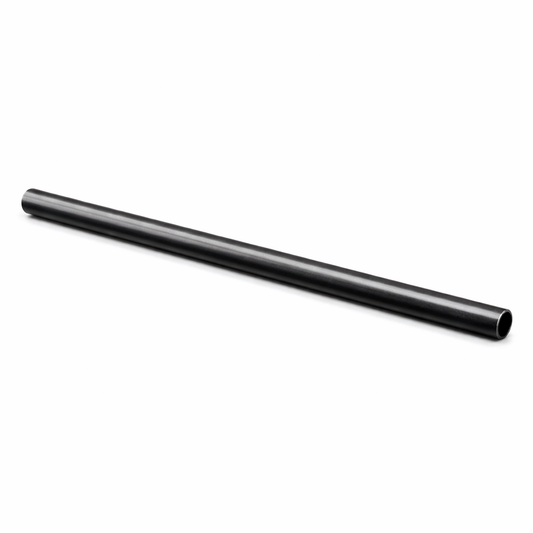

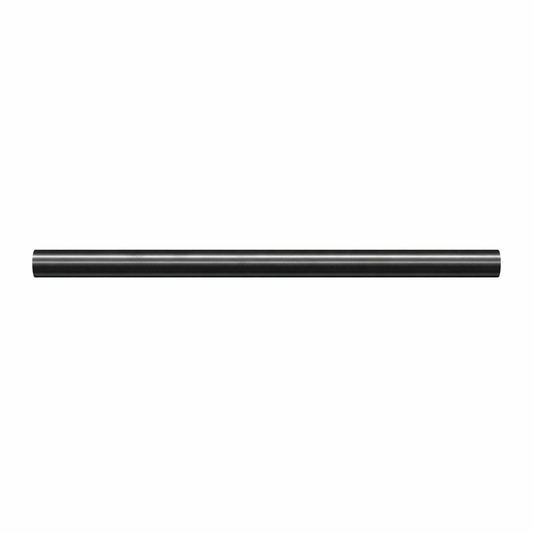

Spannrohre mit 400 und 500 mm Länge

Die Spannrohre dieser Kollektion dienen als Systemkomponenten für die angebotenen Rohrschraubzwingen. Sie sind in Längen von 400 und 500 mm verfügbar und ermöglichen die Anpassung des verfügbaren Spannbereichs an unterschiedliche Werkstückabmessungen.

Ein Spannrohr ist keine vollständige Zwinge. Für eine funktionsfähige Spannlösung wird eine dazu passende Rohrschraubzwinge benötigt. Rohrschraubzwinge und Spannrohr werden als separate Produkte angeboten, sofern auf der jeweiligen Produktseite kein abweichender Lieferumfang genannt wird.

Bei der Auswahl sollten nicht nur die Rohrlänge, sondern auch die benötigte Spannweite, der vorhandene Arbeitsraum und die Belastungsrichtung berücksichtigt werden. Ein längeres Spannrohr schafft mehr Reichweite, benötigt jedoch entsprechend mehr freien Raum innerhalb des Spannaufbaus.

Schnellspanner für wiederkehrende Arbeitsabläufe

Schnellspanner fixieren und lösen Werkstücke über eine mechanische Hebelbewegung. Sie eignen sich besonders für Vorrichtungen und wiederkehrende Arbeiten, bei denen ein Spannpunkt häufig geöffnet und wieder geschlossen werden muss.

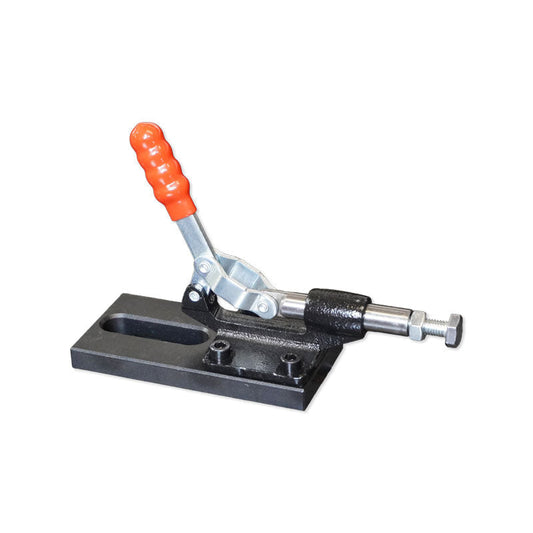

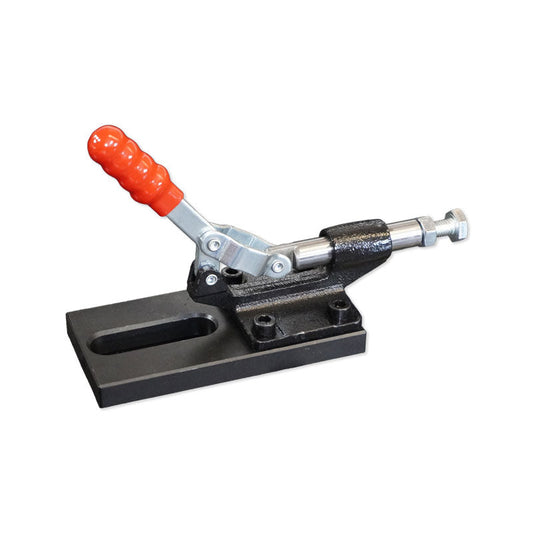

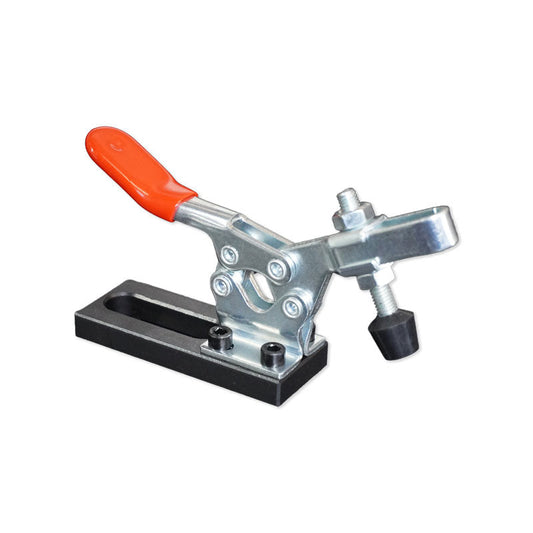

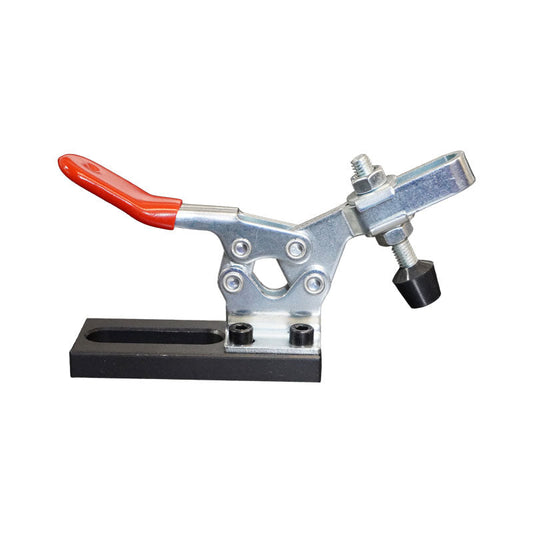

Die Kollektion enthält mehrere Schnellspanner mit unterschiedlichen 90°- und 180°-Bauformen. Die Modelle unterscheiden sich unter anderem durch die Ausrichtung von Hebel und Spannarm, die Form der Grundplatte, das Befestigungsprinzip, das Gewicht und die konkrete Werkzeuggeometrie.

Die Bezeichnungen 90° und 180° dürfen nicht allein als vollständige Beschreibung der Spannrichtung verstanden werden. Abhängig vom Modell können sie sich auf die Bewegungs- oder Endposition von Hebel und Spannarm beziehen. Vor der Auswahl müssen daher Produktabbildungen, technische Daten und die vorgesehene Einbaulage geprüft werden.

Grundplatte und Befestigung kontrollieren

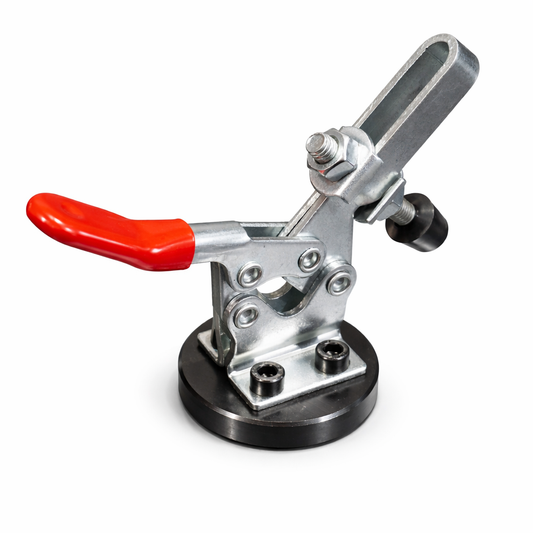

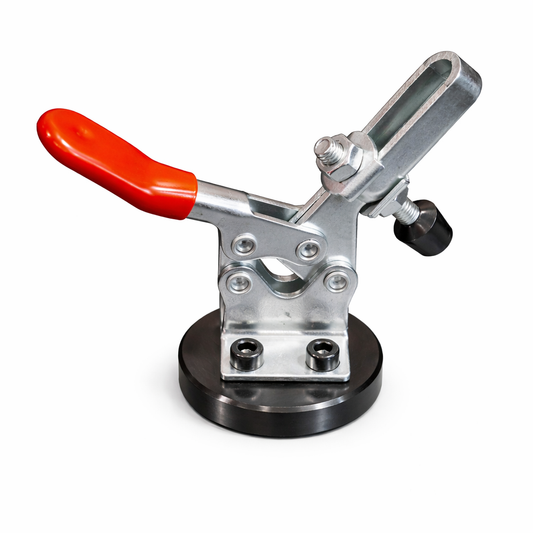

Ein Schnellspanner muss nicht nur zum Lochdurchmesser, sondern auch zur vorgesehenen Befestigung und zum verfügbaren Bauraum passen. Runde Grundkörper, rechteckige Aufnahmeplatten und Langloch-Ausführungen können unterschiedliche Positionierungs- und Montagemöglichkeiten bieten.

Bei Langloch-Ausführungen lässt sich die Position innerhalb des vorhandenen Verstellwegs anpassen. Dies ermöglicht eine flexiblere Ausrichtung, ersetzt jedoch nicht die Prüfung der eingesetzten Bolzen, der Materialstärke und der Belastungsrichtung.

Rohrschraubzwinge oder Schnellspanner?

Rohrschraubzwingen eignen sich für Aufgaben, bei denen Spannweite und Zustellung über eine Schraubspindel kontrolliert angepasst werden sollen. Durch unterschiedliche Spannrohrlängen kann der Arbeitsbereich an grössere oder wechselnde Werkstücke angepasst werden.

Schnellspanner sind auf kurze Betätigungszeiten und wiederholbare Bewegungsabläufe ausgerichtet. Sie sind insbesondere für Vorrichtungen, Serienarbeiten und häufig wechselnde Werkstücke interessant, sofern Position, Spannweg und Spannkraft zum konkreten Aufbau passen.

Die Wahl ist daher keine reine Qualitätsfrage. Entscheidend sind Arbeitsablauf, Werkstückgeometrie, erforderliche Spannkraft, gewünschter Spannweg und Häufigkeit des Umspannens.

Kompatibilität im D16-System prüfen

D16 bezeichnet ein Lochsystem mit 16 mm Bohrungsdurchmesser. Daraus folgt jedoch nicht automatisch, dass jedes Werkzeug ohne weitere Prüfung auf jedem D16-Schweisstisch oder jeder D16-Lochplatte eingesetzt werden kann.

Für einen geeigneten Aufbau müssen unter anderem Materialstärke, Lochanordnung, Bolzenlänge, Grundplattengeometrie, verfügbarer Spannweg und mögliche Kollisionen mit Werkstück oder Tischkante berücksichtigt werden. Massgeblich sind die technischen Daten des ausgewählten Werkzeugs und der verwendeten Arbeitsfläche.

Die passende D16 Zwinge auswählen

• Spannaufgabe bestimmen: zwischen variabler Schraubzustellung und schneller Hebelbetätigung unterscheiden
• Werkstückgeometrie berücksichtigen: gerade, schräge und schwer zugängliche Spannpunkte getrennt beurteilen
• Spannweg vergleichen: benötigte Reichweite und Werkstückabmessungen vor der Auswahl prüfen
• Spannkraft kontrollieren: die technischen Angaben des konkreten Modells mit der geplanten Anwendung vergleichen
• Befestigung abstimmen: Grundplatte, Langloch, Bolzen und Materialstärke der Arbeitsfläche berücksichtigen
• Lieferumfang prüfen: beachten, ob Zwinge, Spannrohr und Befestigungselemente einzeln angeboten werden

Weitere Spanntechnik für das System 16

Weitere Bolzen, Anschläge, Winkel und Systemkomponenten finden Sie unter Werkzeuge D16. Geeignete Befestigungs- und Positionierelemente sind zusätzlich unter Bolzen D16 zusammengefasst.

Passende Arbeitsflächen finden Sie unter Schweisstische D16 und Lochplatten D16. Die übergeordnete Übersicht über Tische, Lochplatten, Werkzeuge und Sets ist unter System 16 verfügbar.

FAQ zu Zwingen D16

Welche Spannelemente enthält die Kollektion Zwingen D16?

Die aktive Kollektion enthält gerade und abgewinkelte Rohrschraubzwingen, Spannrohre mit 400 und 500 mm Länge sowie mehrere Schnellspanner in unterschiedlichen 90°- und 180°-Bauformen.

Was unterscheidet eine Rohrschraubzwinge von einem Schnellspanner?

Eine Rohrschraubzwinge wird über eine Schraubspindel zugestellt und ermöglicht eine kontrollierte Anpassung an unterschiedliche Spannweiten. Ein Schnellspanner verwendet einen Hebelmechanismus und eignet sich besonders für häufig wiederkehrende Spann- und Lösevorgänge.

Ist ein Spannrohr bereits eine vollständige Zwinge?

Nein. Das Spannrohr ist eine separate Systemkomponente für eine dazu passende Rohrschraubzwinge. Verbindlich ist der Lieferumfang der jeweiligen Produktseite.

Was bedeuten 90° und 180° bei einem Schnellspanner?

Die Angaben beschreiben je nach Modell die Bau-, Bewegungs- oder Endposition von Hebel und Spannarm. Da sich die Werkzeuggeometrien unterscheiden, müssen die Produktabbildungen und technischen Angaben des konkreten Schnellspanners geprüft werden.

Passen alle D16 Zwingen auf jeden Schweisstisch mit 16-mm-Lochsystem?

Nicht automatisch. Zusätzlich zum Lochdurchmesser müssen unter anderem Materialstärke, Bolzenlänge, Grundplattengeometrie, Spannweg und verfügbare Einbaufläche berücksichtigt werden.
