Kategorie: Schweisstische D16

Schweisstische D16 für Werkstatt, Metallbau und Spanntechnik

Die Schweisstische D16 dieser Kollektion bilden vielseitige Arbeitsflächen für Schweiss-, Montage-, Ausricht- und Vorrichtungsarbeiten im 16-mm-Lochsystem. Je nach Serie stehen kompakte Bausätze, geschweisste Werkstatttische, mobile Arbeitslösungen sowie professionelle Komplettsysteme mit Spannwerkzeugen und Werkzeugwagen zur Auswahl.

Das Sortiment umfasst die Serien SMART, ECO, WORK, Work-Pro, PREMIUM und PROFI. Die Modelle unterscheiden sich unter anderem hinsichtlich Tischgrösse, Materialstärke, Seitenhöhe, Lochraster, Oberfläche, Lieferform und verfügbarer Spanntechnik.

Welche D16-Schweisstisch-Serie passt zu Ihrem Einsatzbereich?

Die Serien decken unterschiedliche Anforderungen ab. Entscheidend sind nicht nur Tischgrösse und Materialstärke, sondern auch die gewünschte Lieferform, das Lochraster, die Oberfläche und die bereits vorhandene D16-Spanntechnik.

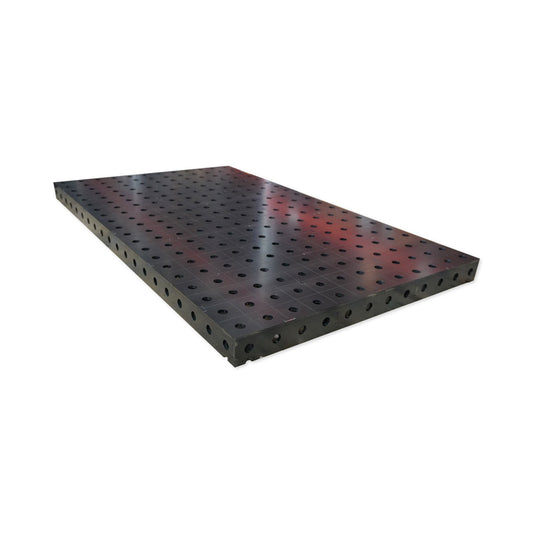

SMART D16 – kompakte Bausatzlösung

Der SMART D16 ist als kompakter 6-mm-Bausatz für kleinere Werkstätten, Garagen und flexible Arbeitsplätze ausgelegt. Innerhalb eines Produkts stehen mehrere Abmessungen von 800 × 400 bis 1200 × 600 mm zur Auswahl. Tischbeine können abhängig von der gewählten Ausführung ergänzt werden.

SMART Schweisstische D16 ansehen

ECO D16 – wirtschaftliche Werkstattlösung

ECO D16 ist mit 6 oder 8 mm Materialstärke erhältlich. Die Produkte können abhängig von der gewählten Variante als Bausatz oder geschweisste Ausführung bestellt werden. Damit eignet sich die Serie für Anwender, die eine wirtschaftliche D16-Arbeitsfläche für Werkstatt, Ausbildung, Reparatur und Montage suchen.

ECO Schweisstische D16 ansehen

WORK D16 – stabiler Systemtisch für regelmässige Nutzung

WORK D16 verfügt über eine 8 mm starke Arbeitsfläche und wird in mehreren Tischgrössen angeboten. Die Serie ist für regelmässige Werkstatt-, Montage- und Metallbauarbeiten vorgesehen und steht als Bausatz oder geschweisste Ausführung zur Verfügung.

WORK Schweisstische D16 ansehen

Work-Pro D16 – 12-mm-Arbeitsfläche mit zwei Lochrastern

Work-Pro D16 kombiniert eine 12 mm starke Tischplatte mit 200 mm hohen Seitenflächen. Die Serie umfasst die Grössen 1200 × 800, 1200 × 1200, 1500 × 1000, 2000 × 1000 und 2400 × 1200 mm.

Bei jedem Modell kann zwischen Raster 100 × 100 mm und Diagonalraster 100 × 100 mm sowie zwischen Bausatz und geschweisster Ausführung gewählt werden. Das Diagonalraster ergänzt die regulären Reihen um versetzte Bohrungen und bietet dadurch zusätzliche Spannpunkte für schräge Bauteile und wechselnde Geometrien.

PREMIUM D16 – breite Auswahl an Grössen und Materialstärken

PREMIUM D16 bildet die umfangreichste Grössen- und Ausführungsgruppe innerhalb dieser Kollektion. Zur Auswahl stehen Modelle mit 6, 8 oder 12 mm Materialstärke sowie unterschiedlichen Tischgrössen und Seitenhöhen.

Einzelne 12-mm-Modelle können zusätzlich mit einem sechsteiligen Spannwinkel-Set konfiguriert werden. Welche Raster-, Kanten- und Ausführungsoptionen verfügbar sind, ist auf der jeweiligen Produktseite angegeben.

PREMIUM Schweisstische D16 ansehen

PROFI D16 – plasmanitrierte Tische und Spannset-Konfigurationen

PROFI D16 umfasst 12 mm starke, plasmanitrierte Schweisstische mit 100 mm hohen Seitenflächen und einem Lochraster von 50 × 50 mm mit Gravur. Die grösseren Tischformate werden als Einzeltische oder mit 40-, 60-, 80- und 102-teiligen PROFI Spannsets angeboten.

Die 102-teiligen Konfigurationen enthalten zusätzlich einen Werkzeugwagen System 16. Die PROFI-Serie eignet sich damit für Anwender, die eine vorkonfigurierte Kombination aus Schweisstisch, Spanntechnik und Werkzeugorganisation benötigen.

PROFI Schweisstische D16 ansehen

Bausatz, geschweisster Tisch oder Komplettsystem

Schweisstisch als Bausatz

Ein Bausatz eignet sich für Anwender, die den Tisch selbst verschweissen und die Fertigstellung in den eigenen Arbeitsablauf integrieren möchten. Bausatzoptionen stehen insbesondere bei SMART, ECO, WORK, Work-Pro und PREMIUM zur Verfügung.

Geschweisste Ausführung

Die geschweisste Ausführung wird bereits fertig verschweisst geliefert. Welche Tischbeine und weiteren Komponenten enthalten sind, richtet sich nach dem konkreten Produkt und dessen Lieferumfang.

Schweisstisch mit Spannset

Vorkonfigurierte PROFI Modelle und ausgewählte PREMIUM Ausführungen ergänzen die Arbeitsfläche um passende Spannwerkzeuge oder Spannwinkel. Der genaue Set-Inhalt und die jeweilige Stückzahl sind auf der zugehörigen Produktseite verbindlich aufgeführt.

Mobile D16-Werkbank

Zusätzlich enthält die Kollektion eine mobile D16-Werkbank beziehungsweise Lochtisch-Konfiguration mit schwenkbaren Heberollen. Sie eignet sich für Arbeitsbereiche, in denen der Schweisstisch innerhalb der Werkstatt bewegt und anschliessend stabil positioniert werden soll.

Lochraster und Oberflächen unterscheiden sich nach Serie

Nicht alle Schweisstische dieser Kollektion besitzen dasselbe Lochraster. Je nach Serie und Modell kommen unter anderem ein Raster von 50 × 50 mm, ein Raster von 100 × 100 mm oder ein Diagonalraster 100 × 100 mm zum Einsatz.

Auch die Oberflächen unterscheiden sich: Die PREMIUM-Oberfläche der deutschen und schweizerischen Produktlinien ist nicht plasmanitriert oder beschichtet. Ihre Eigenschaften entstehen durch den jeweiligen Fertigungs- und Endbearbeitungsprozess. Die PROFI-Tische verfügen dagegen über eine plasmanitrierte Oberfläche.

Die konkrete Raster-, Oberflächen- und Kantenausführung muss deshalb immer anhand der technischen Daten des ausgewählten Produkts geprüft werden.

D16-Spanntechnik passend zum Schweisstisch auswählen

Das 16-mm-Lochsystem kann mit geeigneten Kugelsperrbolzen, Zwingen, Anschlägen, Spannwinkeln und weiteren Positionierelementen kombiniert werden. Die Bezeichnung D16 bestätigt jedoch nicht automatisch die uneingeschränkte Kompatibilität jedes Werkzeugs mit jedem Tisch.

Bei der Auswahl müssen zusätzlich Materialstärke, Bolzen- beziehungsweise Schaftlänge, Spannbereich, Werkzeuggeometrie und die konkrete Einbausituation berücksichtigt werden.

Einzelne Komponenten finden Sie unter Werkzeuge D16. Vorkonfigurierte Werkzeug- und Tischkombinationen sind unter Sets D16 zusammengefasst. Die vollständige Übersicht über Schweisstische, Lochplatten und Spanntechnik finden Sie unter System 16.

D16 oder D28?

D16 eignet sich besonders für kompakte bis mittelgrosse Werkstücke sowie flexible und fein abgestufte Spannaufbauten. D28 wird häufig für grössere Bauteile, schwerere Konstruktionen und entsprechend dimensionierte Spanntechnik gewählt.

Die Entscheidung ist keine reine Qualitätsfrage. Massgebend sind Werkstückgrösse, Belastung, gewünschte Werkzeugdimensionen und die bereits vorhandene Systemausstattung. Die verfügbaren grösseren Systeme finden Sie unter Schweisstische D28.

FAQ zu Schweisstischen D16

Welche D16-Serie eignet sich für einen kompakten Arbeitsplatz?

SMART ist die kompakteste Bausatzlösung der Kollektion. ECO bietet grössere wirtschaftliche Arbeitsflächen mit 6 oder 8 mm Materialstärke.

Was unterscheidet WORK und Work-Pro?

WORK wird mit 8 mm starker Arbeitsfläche angeboten. Work-Pro verfügt über eine 12 mm starke Tischplatte, 200 mm hohe Seitenflächen und die Wahl zwischen Raster 100 × 100 mm und Diagonalraster 100 × 100 mm.

Welche Serie besitzt eine plasmanitrierte Oberfläche?

Die PROFI-Schweisstische dieser Kollektion besitzen eine plasmanitrierte Oberfläche. Die PREMIUM-Oberfläche der anderen genannten Produktlinien ist nicht plasmanitriert oder beschichtet.

Sind alle D16-Werkzeuge mit jedem D16-Schweisstisch kompatibel?

Nicht automatisch. Neben dem Lochdurchmesser müssen Materialstärke, Bolzenlänge, Spannbereich, Werkzeuggeometrie und die jeweilige Spannaufgabe geprüft werden.

Gibt es D16-Schweisstische mit kompletten Spannsets?

Ja. Insbesondere PROFI D16 wird mit 40-, 60-, 80- oder 102-teiligen Spannsets angeboten. Die 102-teiligen Konfigurationen enthalten zusätzlich einen Werkzeugwagen System 16.
