Kategorie: Sonstiges Zubehör D28 für Schweisstische und Werkstatt

D28 Zubehör für Schweisstische, Mobilität und Werkstattorganisation

Diese Kollektion umfasst ergänzendes Zubehör für Schweisstische, Lochplatten und Werkstattarbeitsplätze im Umfeld des Systems 28. Dazu gehören systembezogene D28-Komponenten ebenso wie Rollen, Stellfüsse, Aufbewahrungslösungen, Pflegeprodukte und allgemeine Werkzeuge.

Nicht jedes Produkt dieser Kollektion wird unmittelbar über eine 28-mm-Systembohrung befestigt. Bei Adapterplatte, Winkel, Spannrohr und Hebeöse ist der D28-Systembezug ausdrücklich angegeben. Rollen, Stellfüsse und allgemeine Schraubzwingen werden dagegen über Gewinde, Anschraubplatten oder ihre eigene Spannmechanik eingesetzt.

Zubehörgruppen dieser D28-Kollektion

Zubehörgruppen:

• D28-Systemkomponenten: Adapterplatte für Schraubstock, Hebeöse, Winkel U-Form und Spannrohr
• Werkzeugorganisation: Werkzeugwagen System D28
• Mobilität: Schwerlast-Lenkrolle sowie schwenkbare Heberollen GD80-S und GD100-S
• Nivellierung: höhenverstellbarer Stellfuss mit M16-Gewinde
• Allgemeine Spanntechnik: Ganzstahl-Schlosser-Schraubzwinge
• Pflege: Reinigungsset für Schweisstische und Metalloberflächen

Adapterplatte für Schraubstock im System 28

Die Adapterplatte dient dazu, einen geeigneten Schraubstock auf einem D28-Schweisstisch oder einer D28-Lochplatte zu positionieren. Die Produktseite nennt eine Abmessung von 260 × 260 mm, eine Materialstärke von 12 mm und ein Gewicht von 5,8 kg.

Vor der Montage müssen neben dem D28-Lochbild auch die Befestigungsbohrungen des Schraubstocks, die verwendeten Bolzen, die Materialstärke der Arbeitsfläche und der benötigte Arbeitsraum geprüft werden. Der Schraubstock selbst ist nicht Bestandteil der Adapterplatte.

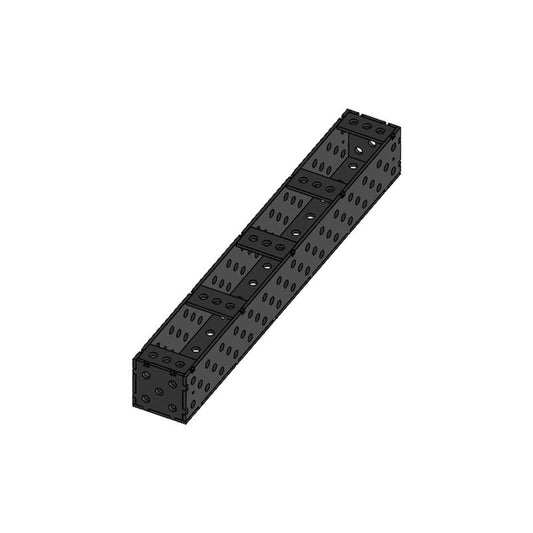

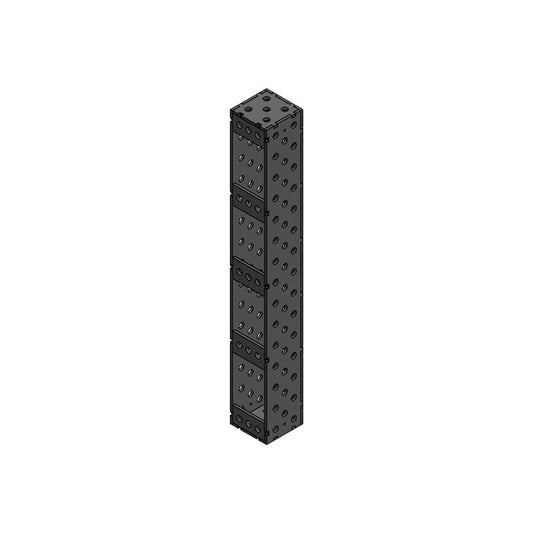

Winkel U-Form und Spannrohr D28

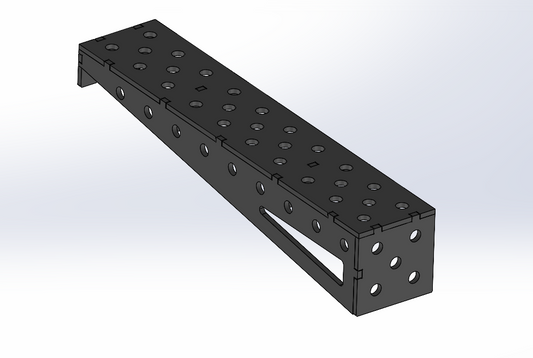

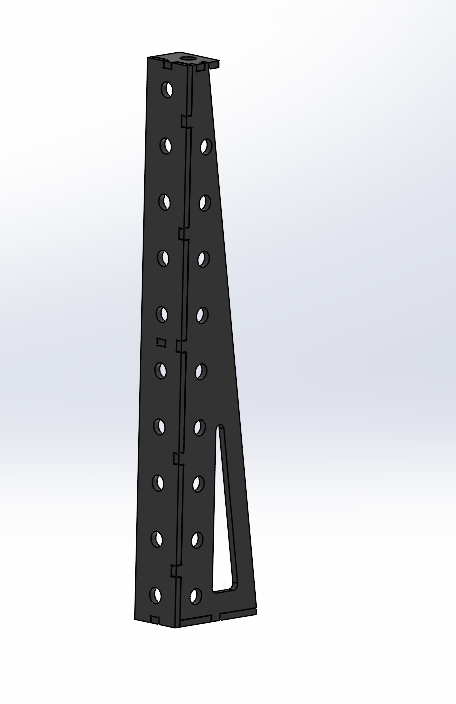

Der U-förmige D28-Winkel aus 12 mm Premiumstahl kann für erhöhte, seitliche oder dreidimensionale Spann- und Vorrichtungsaufbauten verwendet werden. Er wird in mehreren Längen zwischen 600 und 1200 mm angeboten. Die geeignete Ausführung richtet sich nach Werkstückgrösse, benötigter Auflagefläche und geplanter Belastung.

Das Spannrohr D28 besitzt eine Länge von 600 mm und ist für geeignete Rohrschraubzwingen vorgesehen. Es kann den verfügbaren Spannbereich bei grösseren Werkstücken erweitern. Vor der Kombination müssen Rohrdurchmesser, Aufnahme der Schraubzwinge und vollständige Spanngeometrie verglichen werden.

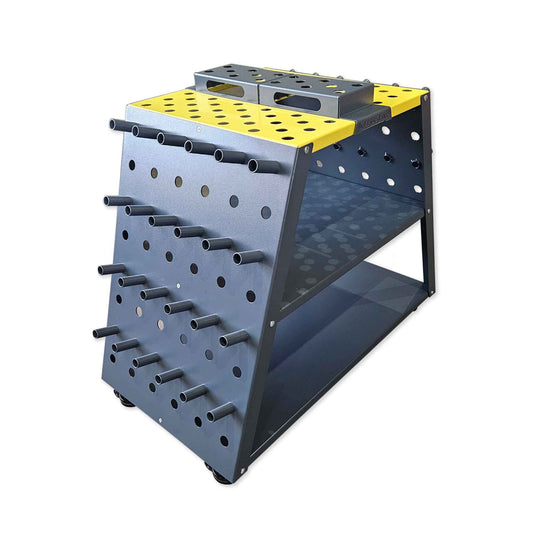

Werkzeugwagen für D28-Spanntechnik

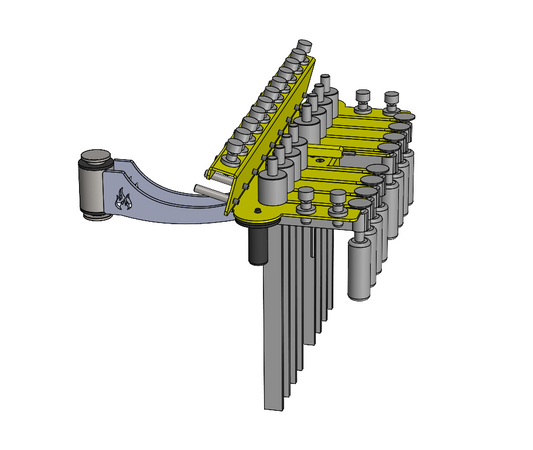

Der Werkzeugwagen unterstützt die geordnete Aufbewahrung und Bereitstellung von Bolzen, Zwingen, Anschlägen, Winkeln und weiteren Spannwerkzeugen. Er kann neben dem Schweisstisch positioniert und bei wechselnden Arbeitsplätzen verschoben werden.

Die Bezeichnung System D28 beschreibt die vorgesehene Organisation entsprechender Werkzeuge. Vor dem Einsetzen müssen Durchmesser, Länge, Abmessungen und Form der einzelnen Werkzeuge mit den verfügbaren Aufnahmen des Werkzeugwagens verglichen werden.

Rollen und Stellfüsse für mobile oder nivellierbare Arbeitsplätze

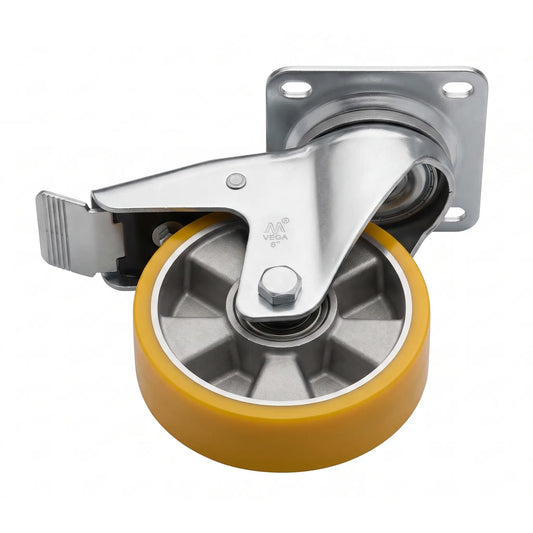

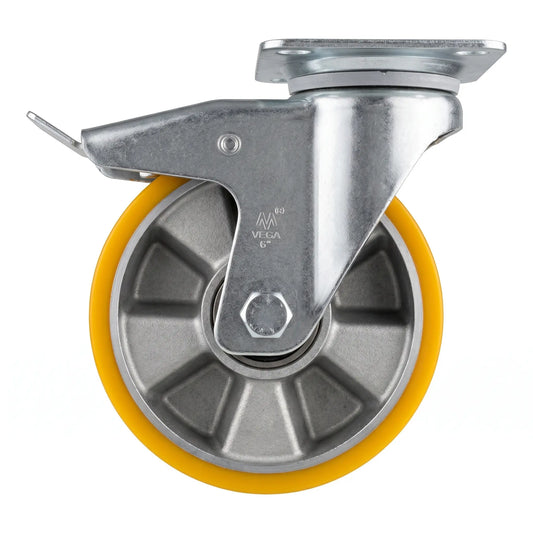

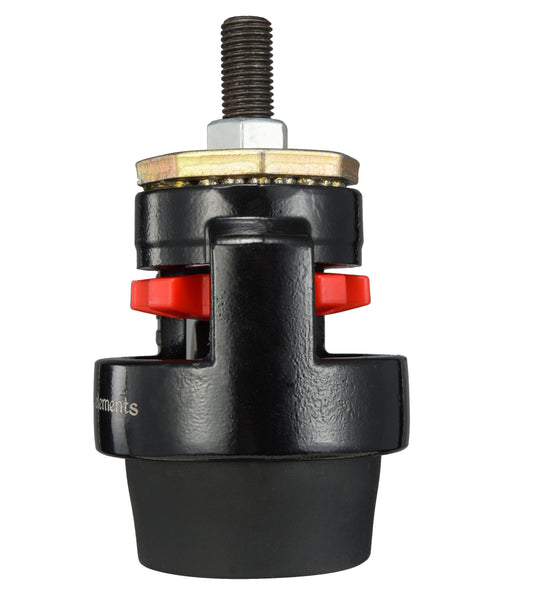

Die Kollektion enthält drei unterschiedliche Rollenkonzepte. Die Schwerlast-Lenkrolle mit Totalfeststeller wird über eine Anschraubplatte montiert. Die Modelle GD80-S und GD100-S besitzen einziehbare Rollen und werden über unterschiedliche Gewinde befestigt.

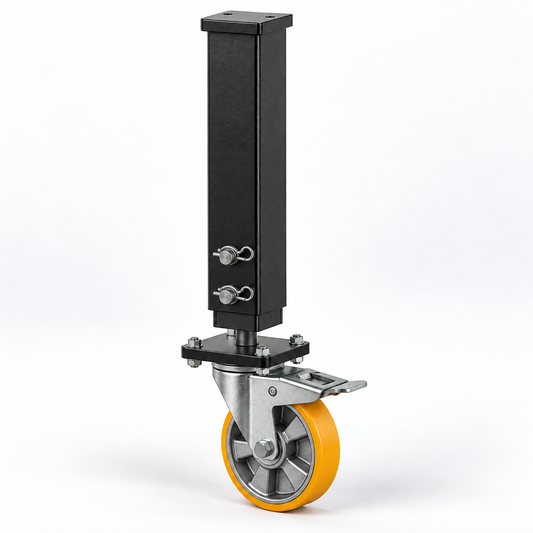

• Schwerlast-Lenkrolle: Montage über Anschraubplatte; Lochbild und Unterkonstruktion müssen übereinstimmen
• GD80-S: Produktseite nennt ein M12-Gewinde
• GD100-S: Produktseite nennt ein M16-Gewinde
• Stellfuss: höhenverstellbare Ausführung mit M16 × 100 mm Gewinde und 80 mm Tellerdurchmesser

Das Lochsystem der Tischplatte bestimmt nicht, welche Rolle oder welcher Stellfuss montiert werden kann. Entscheidend sind Gewinde beziehungsweise Anschraubplatte, Tischbein oder Untergestell, verfügbare Einbautiefe, Eigengewicht des Arbeitsplatzes, zusätzliche Lasten und Lastverteilung.

Eine angegebene Belastbarkeit einzelner Rollen oder Stellfüsse darf nicht ohne Weiteres zur Gesamttragfähigkeit des vollständigen Schweisstisches addiert werden. Die schwächste Komponente, die Unterkonstruktion, die Befestigung und die Verteilung der Last bleiben massgebend.

Ganzstahl-Schraubzwinge und Pflegeprodukte

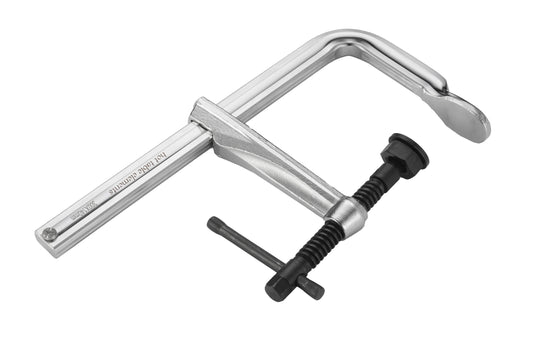

Die Ganzstahl-Schlosser-Schraubzwinge 140 × 300 mm ist ein allgemeines Spannwerkzeug. Sie wird nicht über eine D28-Systembohrung befestigt und ist daher nicht allein aufgrund ihrer Zuordnung zu dieser Kollektion ein D28-Systemwerkzeug.

Das Pflege- und Reinigungsset enthält gemäss Produktseite einen Kombi-Abziehstein, eine Sprühflasche und eine Bürste. Es ist für die Reinigung von Schweisstischen und Metalloberflächen vorgesehen. Vor der Anwendung müssen jedoch Oberflächenart, Beschichtung, Nitrierung und Pflegehinweise des jeweiligen Tisches berücksichtigt werden.

Reinigungssteine und mechanische Hilfsmittel sollten zunächst an einer unauffälligen Stelle getestet werden. Aggressiver Druck oder ungeeignete Reinigungsmittel können Oberflächenfinish und Beschichtungen beeinträchtigen.

Hebeöse D28 nur mit bestätigten Traglastdaten verwenden

Die Kennzeichnung D28 beschreibt bei der Hebeöse die vorgesehene Schnittstelle zum 28-mm-Lochsystem. Sie bestätigt allein jedoch keine zulässige Traglast und keine sichere Verwendung als Anschlagmittel.

Vor einem Hebevorgang müssen die zulässige Arbeitslast beziehungsweise WLL, Belastungsrichtung, verwendete Befestigung, Materialstärke und Tragfähigkeit der Arbeitsfläche, Zustand des Produkts sowie Herstelleranleitung und erforderliche Nachweise geprüft werden.

Sind diese Angaben und Freigaben nicht verfügbar, darf die Hebeöse nicht zum Heben von Lasten eingesetzt werden. Für reine Positionier- oder Fixieraufgaben müssen ebenfalls Bolzen, Materialstärke und vollständiger Aufbau technisch geeignet sein.

Kompatibilität vor der Bestellung prüfen

• Systembezug kontrollieren: prüfen, ob das Produkt ausdrücklich für D28 oder nur allgemein für Werkstattkonstruktionen vorgesehen ist
• Montageart bestimmen: zwischen Systembohrung, Gewinde, Anschraubplatte und eigenständiger Spannmechanik unterscheiden
• Gewinde vergleichen: M12- und M16-Produkte nicht ohne passende Aufnahme einsetzen
• Bolzen abstimmen: Bolzenlänge, Materialstärke und Gesamtdicke aller verbundenen Komponenten prüfen
• Belastung bewerten: Eigengewicht, Werkstückgewicht, Lastverteilung und Unterkonstruktion gemeinsam berücksichtigen
• Oberfläche beachten: Pflege- und Reinigungsmittel auf die jeweilige Oberflächenbehandlung abstimmen
• Hebevorgänge absichern: Hebezubehör nur mit bestätigter Traglast, Dokumentation und geeigneter Befestigung verwenden

Weitere Werkzeuge und Arbeitsflächen im System 28

Eine vollständige Übersicht der Spann- und Positionierkomponenten finden Sie unter Werkzeuge D28. Befestigungs- und Verbindungselemente sind unter Bolzen D28 zusammengefasst.

Systembezogene Spannwerkzeuge finden Sie unter Zwingen D28. Anschlag- und Positionierelemente sind unter Anschläge D28 verfügbar. Weitere Spann- und Aufbauwinkel finden Sie unter Winkel D28.

Vollständige Arbeitsplätze finden Sie unter Schweisstische D28. Separate Arbeitsflächen und Tischerweiterungen sind unter Lochplatten D28 12 mm zusammengefasst.

Vorkonfigurierte Werkzeug- und Tischkombinationen finden Sie unter Sets D28. Die übergeordnete Übersicht über Tische, Lochplatten, Werkzeuge und Zubehör ist unter System 28 verfügbar.

FAQ zu sonstigem Zubehör D28

Welche Produkte enthält diese Kollektion?

D28-Komponenten, Werkzeugwagen, Rollen, Stellfuss, allgemeine Schraubzwinge und ein Pflege- und Reinigungsset.

Wird jedes Produkt direkt in einer D28-Systembohrung befestigt?

Nein. Nur ausdrücklich als D28 gekennzeichnete Komponenten sind für eine entsprechende Systemschnittstelle vorgesehen. Rollen, Stellfüsse und allgemeine Schraubzwingen werden über Anschraubplatten, Gewinde oder ihre eigene Spannmechanik eingesetzt.

Wie werden passende Rollen oder Stellfüsse ausgewählt?

Geprüft werden müssen Gewinde beziehungsweise Anschraubplatte, Lochbild, Einbautiefe, Unterkonstruktion, Eigengewicht, zusätzliche Belastung und Lastverteilung. Das D28-Lochsystem der Tischplatte bestätigt keine automatische Kompatibilität.

Kann die Hebeöse D28 ohne weitere Prüfung zum Heben verwendet werden?

Nein. Vor einem Hebevorgang müssen unter anderem zulässige Arbeitslast beziehungsweise WLL, Belastungsrichtung, Befestigung, Zustand, Herstelleranleitung und Tragfähigkeit der vollständigen Konstruktion bestätigt sein. Ohne diese Angaben darf sie nicht als Hebemittel eingesetzt werden.

Wo werden die Zubehörprodukte hergestellt?

Der Werkzeugwagen wird in Deutschland gefertigt. Werkzeuge aus Premiumstahl mit ausdrücklich angegebener „PREMIUM-Oberfläche“ werden ebenfalls in Deutschland gefertigt und verarbeitet. Die übrigen Zubehörprodukte werden bei ausgewählten internationalen Fertigungspartnern hergestellt.
