Kategorie: Sets D28

D28 Sets für Schweisstische und professionelle Spanntechnik

D28 Sets bündeln aufeinander abgestimmte Werkzeuge und Systemkomponenten für Schweisstische und Lochplatten mit 28-mm-Lochsystem. Die Kollektion reicht von kompakten Bolzen-, Zwingen-, Anschlag- und Spannwinkel-Sets bis zu umfangreichen Werkzeugsets und vollständig ausgestatteten Schweisstischen mit PROFI Spannset.

Dadurch lässt sich sowohl eine bestehende System-28-Ausstattung gezielt erweitern als auch ein neuer Schweiss-, Montage- oder Vorrichtungsarbeitsplatz zusammenstellen. Entscheidend sind nicht allein die Anzahl der Teile, sondern vor allem die enthaltenen Werkzeugarten, die benötigte Bolzenlänge und der geplante Spannaufbau.

Die verschiedenen D28 Sets im Überblick

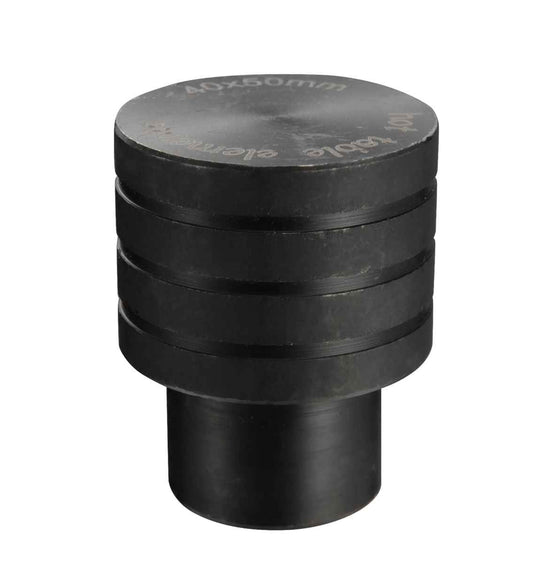

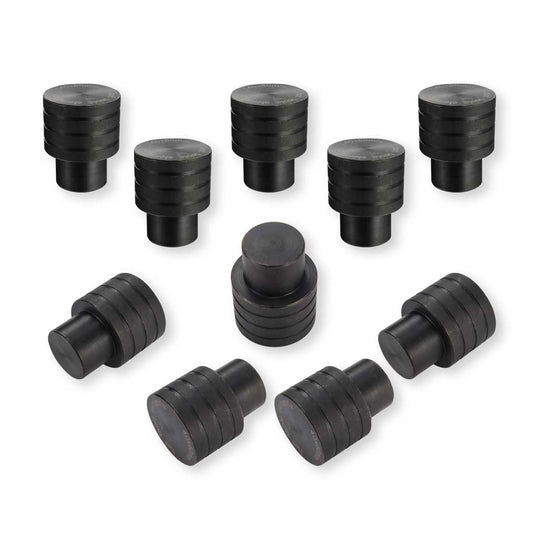

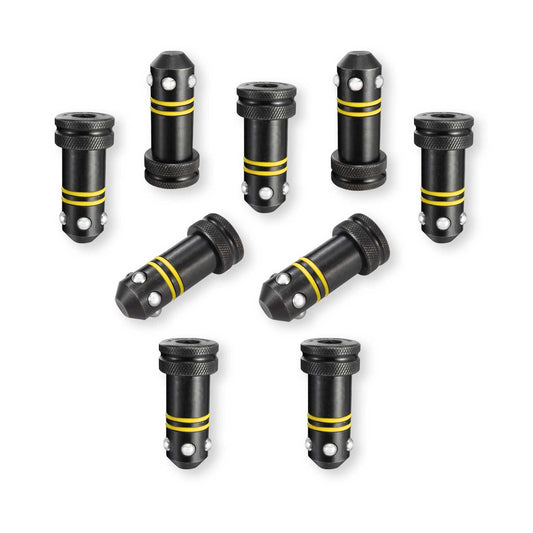

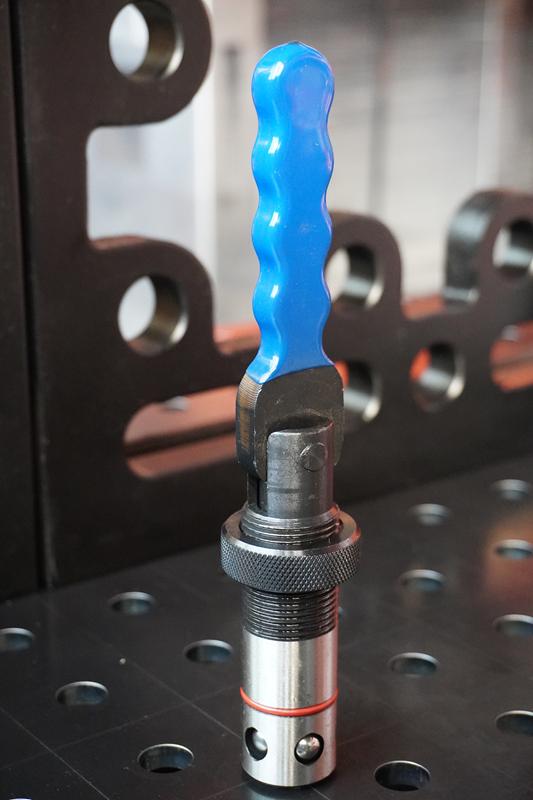

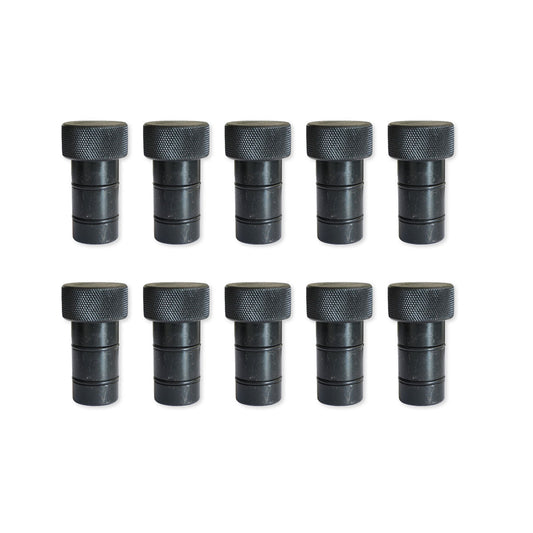

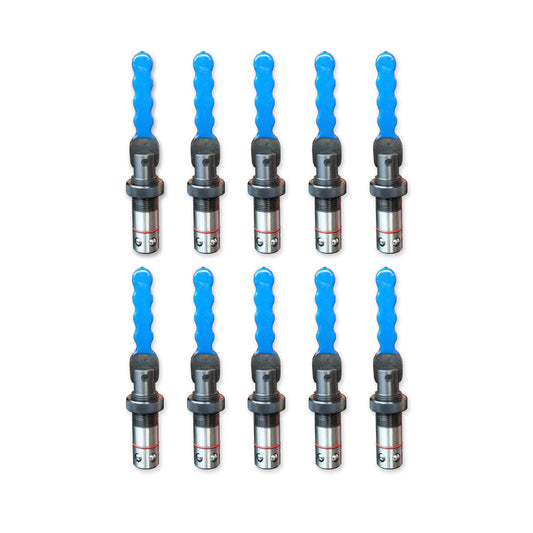

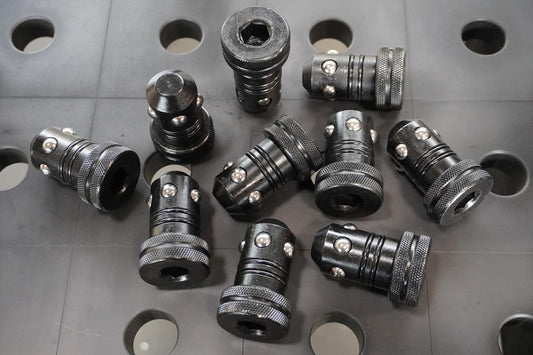

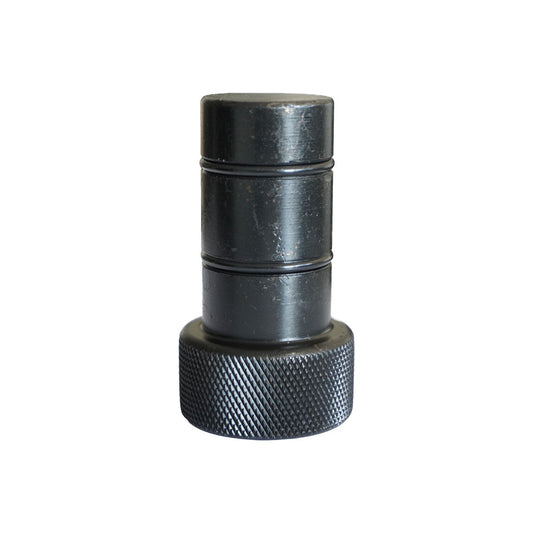

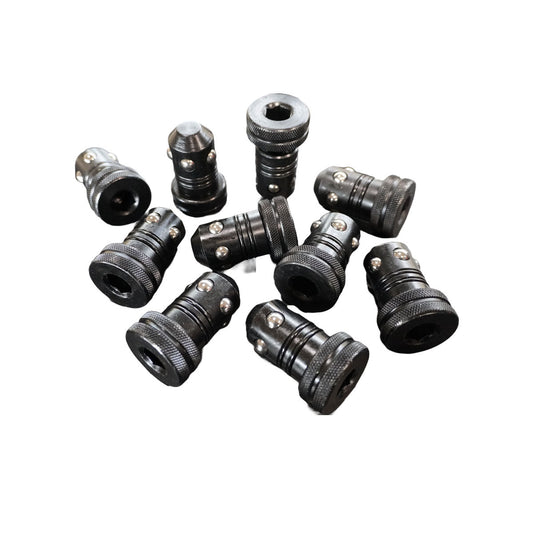

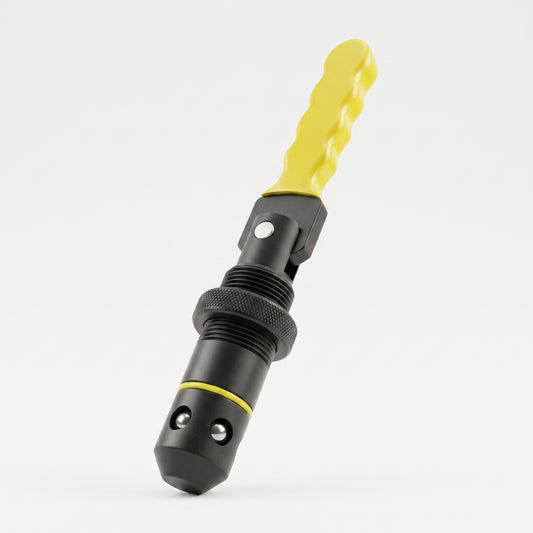

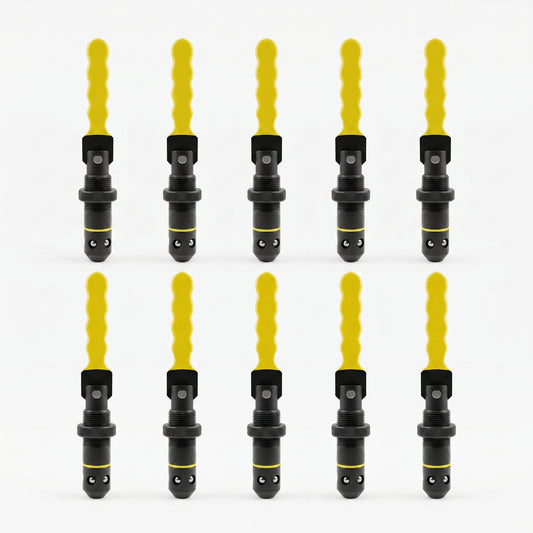

• Bolzen-Sets D28 – Kugelsperrbolzen, Absteckbolzen und Schnellspannbolzen für schnelle Verbindungen zwischen Tisch, Werkzeug und Werkstück
• Zwingen- und Werkzeugsets D28 – abgestimmte Zusammenstellungen mit Rohrschraubzwingen, Bolzen und weiteren Werkzeugen für unterschiedliche Spannaufgaben

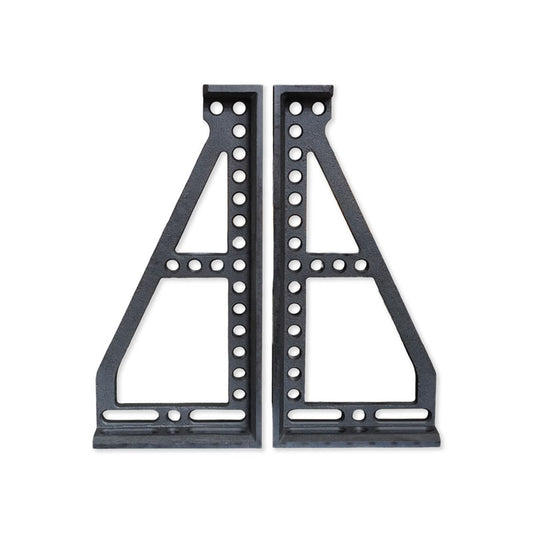

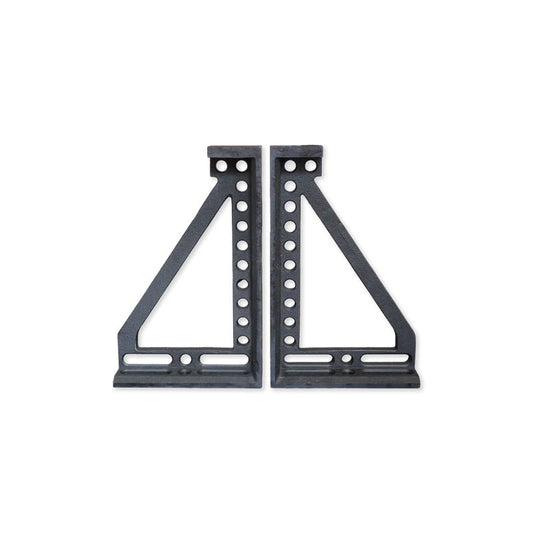

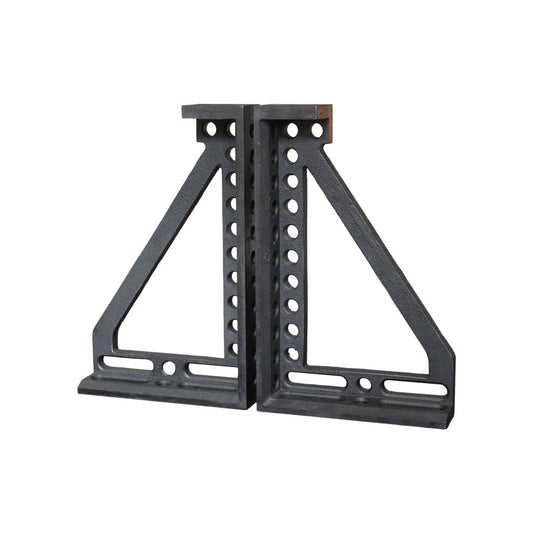

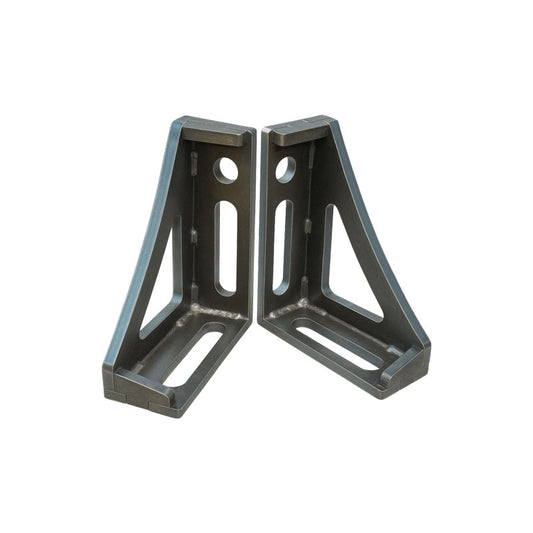

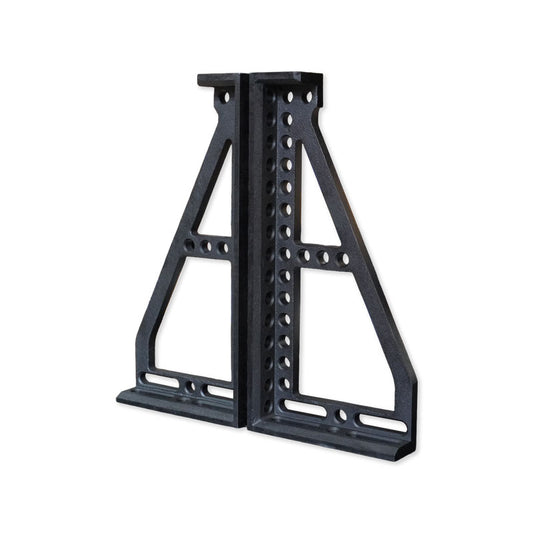

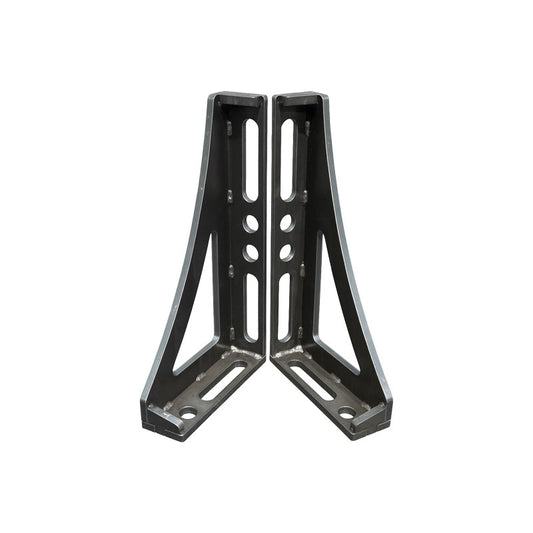

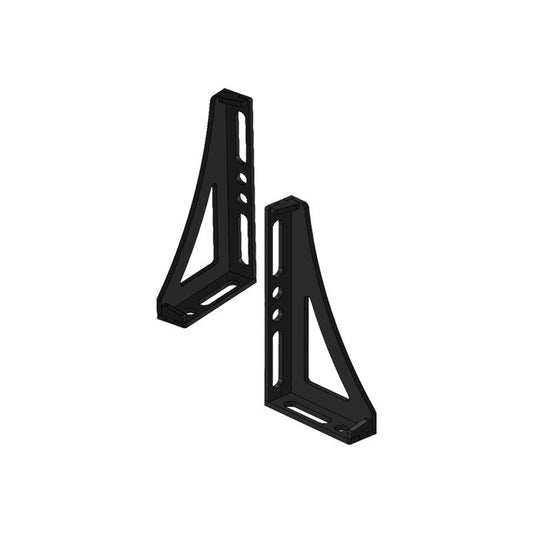

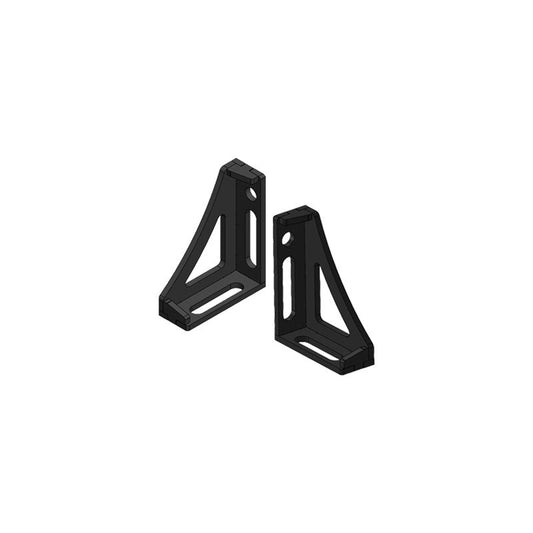

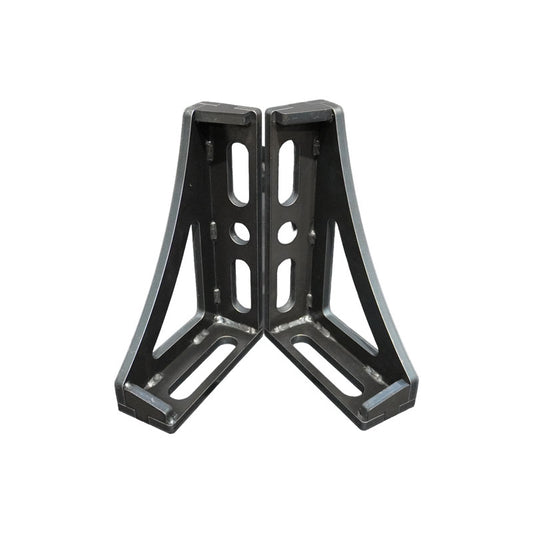

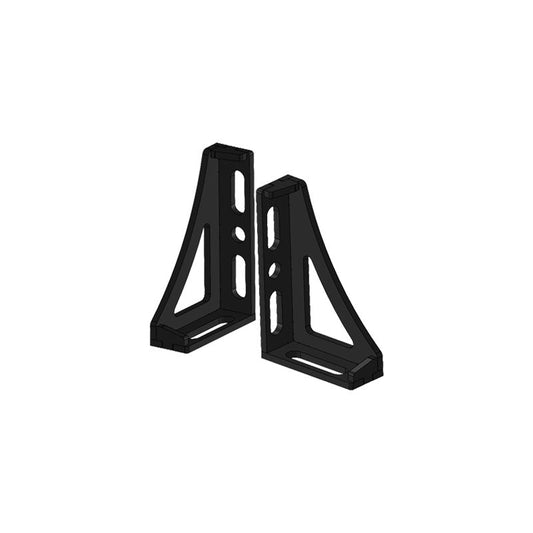

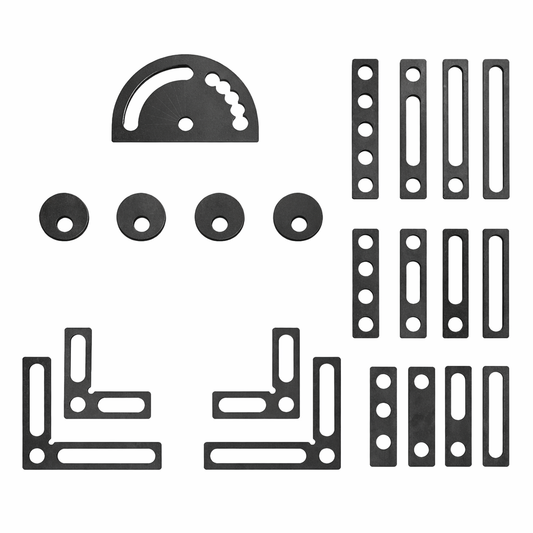

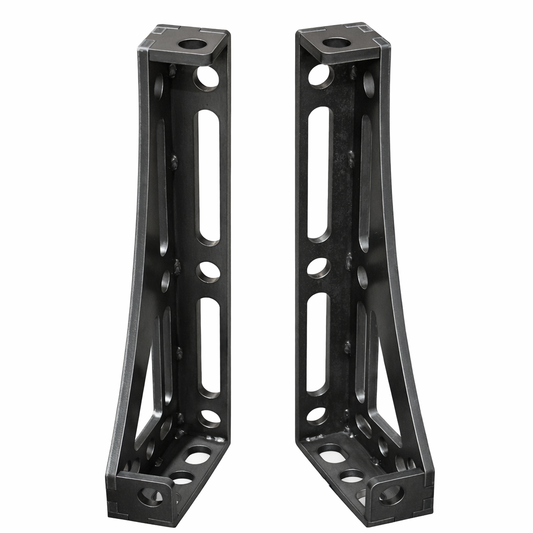

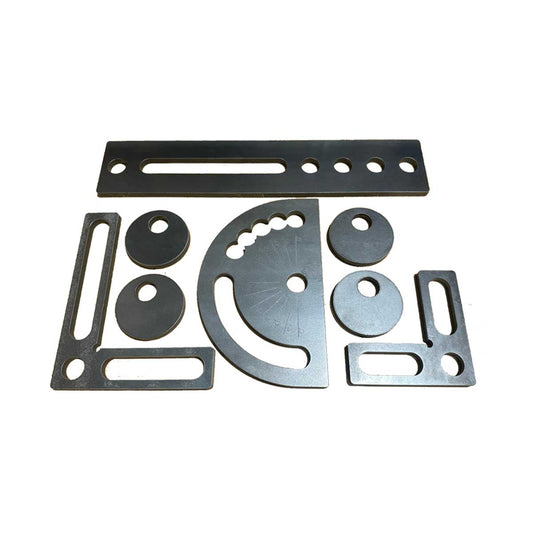

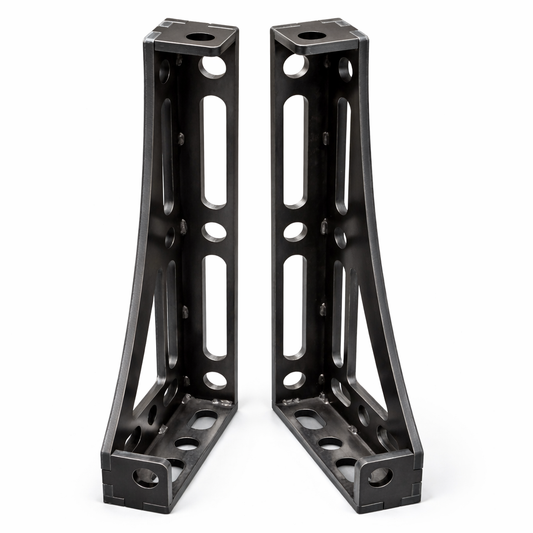

• Anschlag- und Spannwinkel-Sets D28 – für rechtwinklige Aufbauten, definierte Anschlagpunkte und das Positionieren grösserer Werkstücke

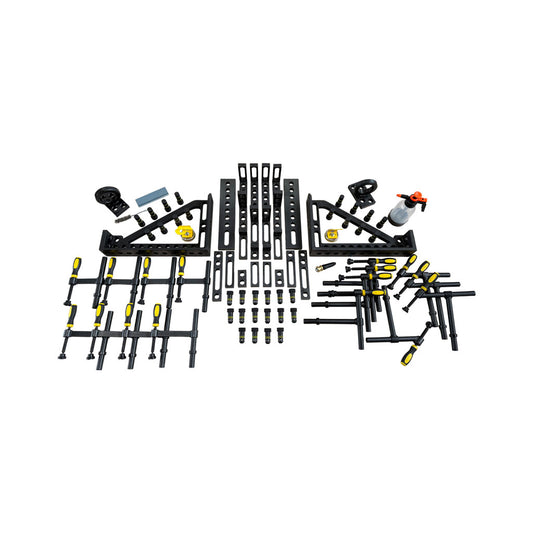

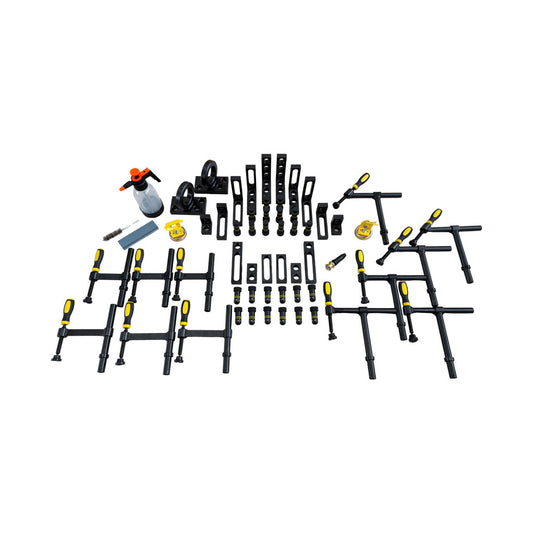

• PROFI Spannsets – umfangreiche Ausstattungen mit 40, 60, 80 oder 102 Teilen für professionelle Schweiss-, Montage- und Vorrichtungsarbeiten

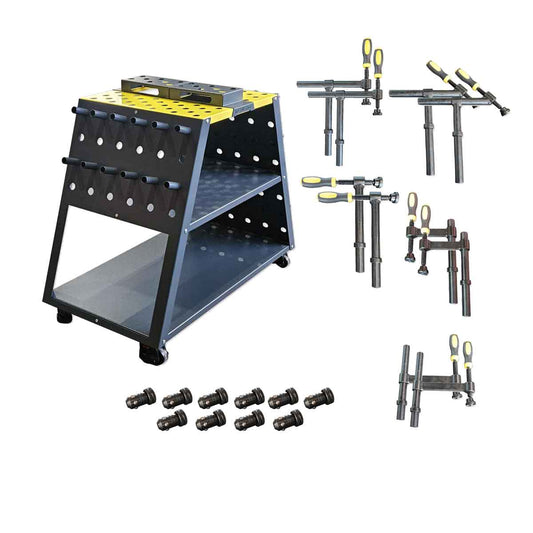

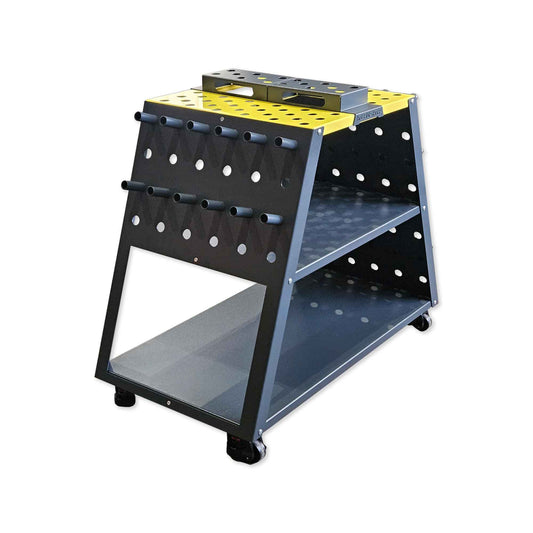

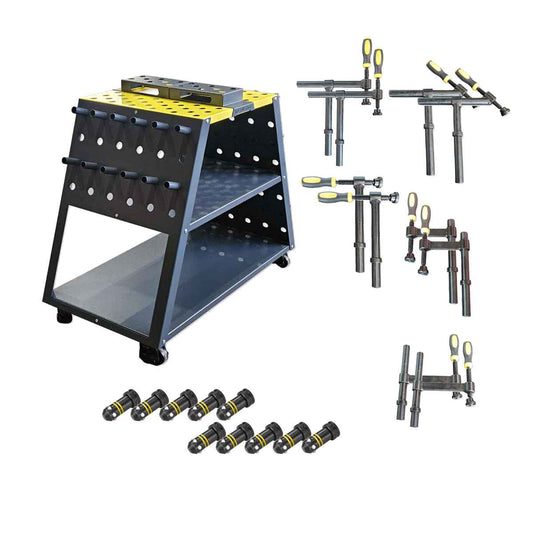

• Werkzeugwagen-Sets D28 – Systemwerkzeuge zusammen mit einem Werkzeugwagen für geordnete Aufbewahrung und kurze Zugriffswege
• Schweisstisch-Sets D28 – PREMIUM oder PROFI Schweisstische mit abgestimmten Spannwinkeln beziehungsweise vorkonfigurierten PROFI Spannsets

Vom kompakten Werkzeugset bis zum umfangreichen PROFI Set

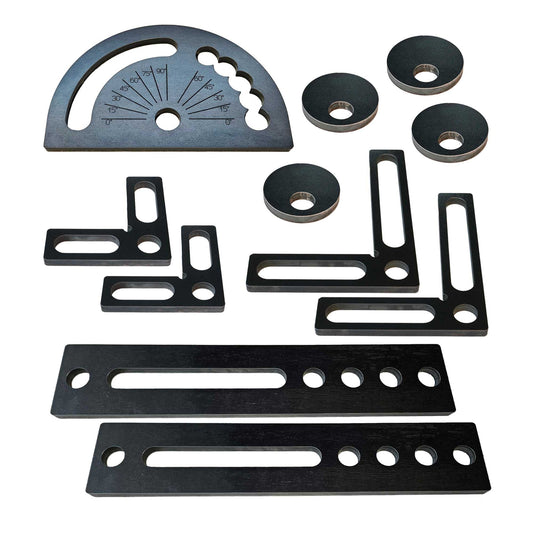

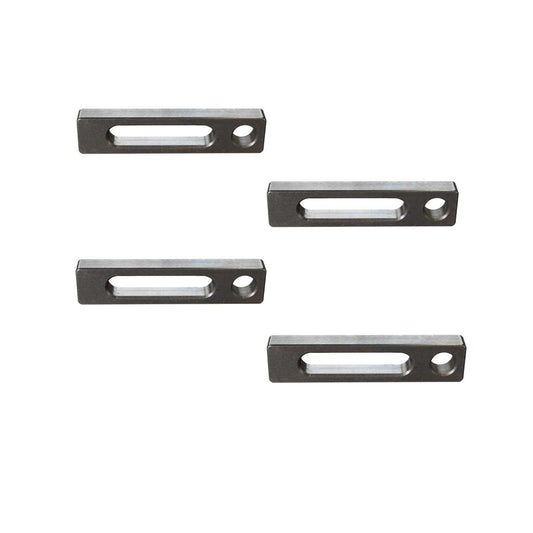

Kleinere Sets eignen sich für gezielte Ergänzungen. Dazu gehören beispielsweise Mehrfachsets mit Bolzen, Universal-Anschlägen oder Spannwinkeln sowie das 10-teilige Rohrschraubzwingen-Set. Werkzeugsets mit 11, 21 oder 30 Teilen kombinieren mehrere Werkzeugarten und bilden eine breitere Grundlage für wiederkehrende Spann- und Positionieraufgaben.

Die PROFI Sets mit 40, 60, 80 oder 102 Teilen richten sich an Anwender, die eine umfangreichere Systemausstattung benötigen. Mit zunehmendem Setumfang stehen mehr Spann-, Befestigungs- und Positionierelemente für parallele oder komplexere Aufbauten zur Verfügung. Bei den 102-teiligen Ausführungen gehört ein Werkzeugwagen zur jeweiligen Zusammenstellung.

Ein grösseres Set ist jedoch nicht automatisch für jede Anwendung die bessere Wahl. Vor der Auswahl sollten die enthaltenen Werkzeugtypen, Abmessungen und Stückzahlen mit den typischen Werkstücken und Arbeitsabläufen verglichen werden. Den verbindlichen Lieferumfang zeigt die jeweilige Produktseite.

D28 Bolzenlänge passend zur Materialstärke wählen

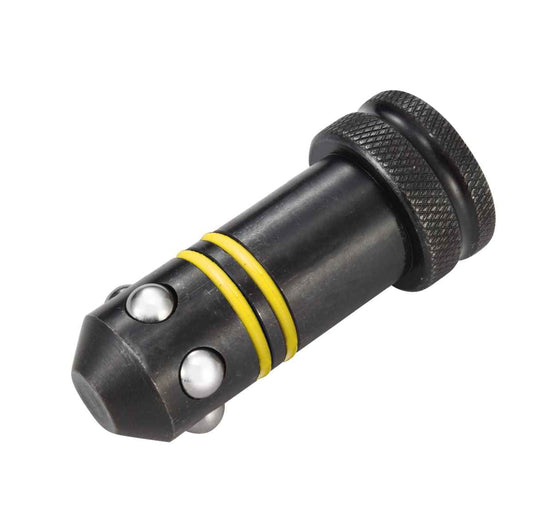

In der Kollektion werden Sets mit unterschiedlichen Bolzenausführungen und Längen angeboten, darunter D28×24 mm, D28×50 mm und D28×75 mm. Die passende Länge richtet sich nach der gesamten zu verbindenden Materialstärke von Tischplatte, Werkzeug und gegebenenfalls weiterer Systemkomponenten.

D28 bezeichnet dabei den Systemdurchmesser und nicht die nutzbare Verbindungslänge. Für kompaktere Materialkombinationen kann eine kürzere Ausführung passend sein, während stärkere oder mehrlagige Aufbauten einen längeren Bolzen erfordern. Vor dem Kauf sollten deshalb die technischen Angaben des Sets und die vorhandene Tisch- beziehungsweise Lochplattenstärke geprüft werden.

PREMIUM und PROFI Schweisstisch-Sets im System 28

Die PREMIUM Schweisstische D28 in 2000 × 1000 mm und 2400 × 1200 mm verfügen über 12 mm starke Tischplatten. Bei beiden Produkten kann zwischen Bausatz und geschweisster Ausführung sowie zwischen Schweisstisch ohne oder mit 6-teiligem Spannwinkel-Set gewählt werden.

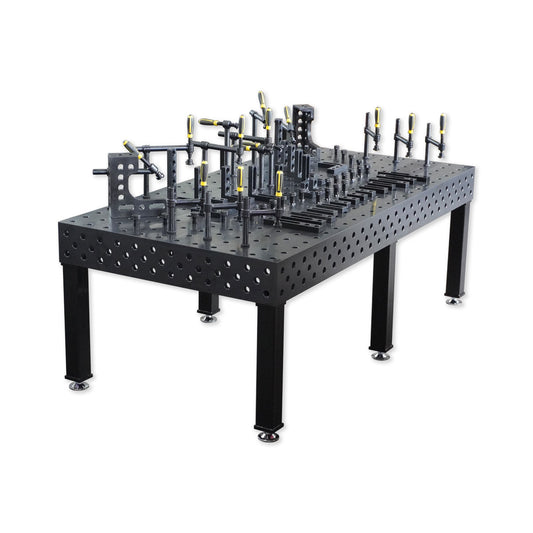

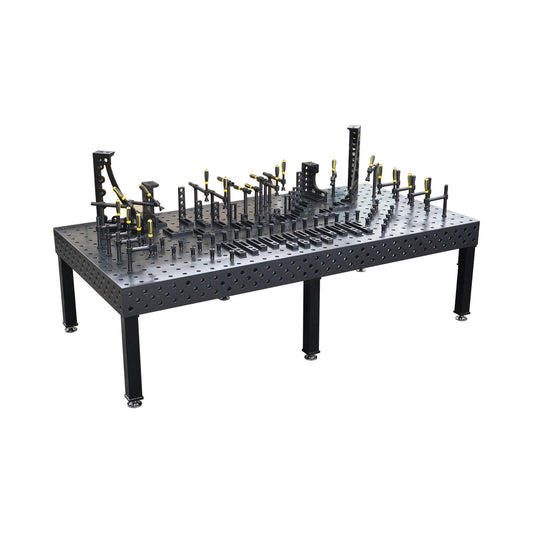

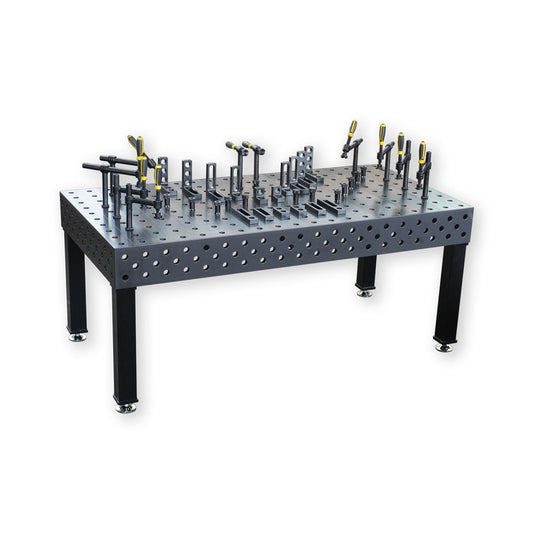

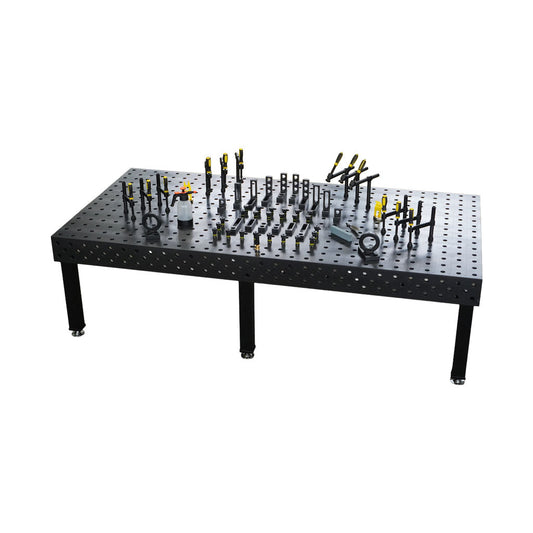

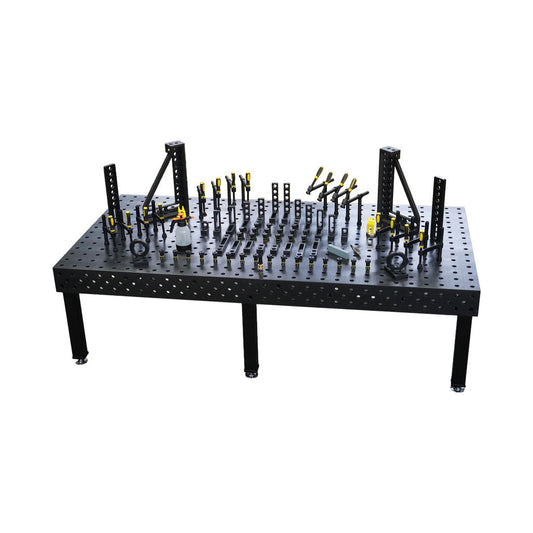

Die PROFI Schweisstisch-Sets kombinieren eine 25 mm starke, plasmanitrierte Tischplatte mit einem vorkonfigurierten PROFI Spannset. Angeboten werden unterschiedliche Tischgrössen von 1200 × 1200 mm bis 3000 × 1500 mm. Abhängig von der Tischgrösse stehen Ausstattungen mit 40, 60 oder 80 Teilen sowie 102-teilige Lösungen mit Werkzeugwagen zur Verfügung.

Wer zuerst die verfügbaren Tischserien vergleichen möchte, findet eine Übersicht unter Schweisstische D28. Die einzelnen Serien sind zusätzlich unter PREMIUM D28 und PROFI D28 Schweisstische mit Spannset zusammengefasst.

D28 Set gezielt ergänzen

Weitere Einzelkomponenten finden Sie unter Bolzen D28, Schraubzwingen D28, Anschläge D28 und Winkel D28. Die vollständige Übersicht aller Tische, Lochplatten, Werkzeuge und Sets ist unter System 28 verfügbar.

FAQ zu D28 Sets

Welche Arten von D28 Sets sind erhältlich?

Die Kollektion umfasst Bolzen-, Zwingen-, Anschlag-, Spannwinkel- und Werkzeugsets sowie PROFI Spannsets, Werkzeugwagen-Sets und komplette Schweisstisch-Sets im System 28.

Was unterscheidet die PROFI Sets mit 40, 60, 80 und 102 Teilen?

Die Sets unterscheiden sich in Anzahl, Art und Kombination der enthaltenen Spann- und Positionierwerkzeuge. Umfangreichere Sets bieten mehr Elemente für parallele und komplexe Spannaufbauten. Bei den 102-teiligen Ausführungen ist zusätzlich ein Werkzeugwagen enthalten.

Welche D28 Bolzenlänge benötige ich?

Die erforderliche Bolzenlänge richtet sich nach der gesamten Materialstärke der miteinander verbundenen Komponenten. Tischplatte, Werkzeug und weitere Systemteile müssen gemeinsam berücksichtigt werden. Die technischen Angaben auf der jeweiligen Produktseite helfen bei der Auswahl.

Welche Varianten gibt es bei den PREMIUM Schweisstisch-Sets?

Die PREMIUM Modelle in 2000 × 1000 mm und 2400 × 1200 mm können als Bausatz oder geschweisste Ausführung sowie ohne oder mit 6-teiligem Spannwinkel-Set bestellt werden.

Sind D28 Sets mit System-28-Produkten anderer Hersteller kompatibel?

Die Komponenten sind für das 28-mm-Lochsystem ausgelegt. Bei der Kombination unterschiedlicher Hersteller sollten zusätzlich Lochdurchmesser, Materialstärke, benötigte Bolzenlänge und Fertigungstoleranzen geprüft werden.
