Kategorie: 3D Schweisstische PREMIUM D28 – 12 mm im System 28

PREMIUM D28 Schweisstische für präzise Spann- und Schweissarbeiten

Die 3D Schweisstische der PREMIUM D28 Serie bilden eine stabile Arbeitsgrundlage für Schweiss-, Spann-, Montage- und Vorrichtungsarbeiten im System 28. Die Tischmodelle kombinieren eine 12 mm starke Tischplatte aus Premiumstahl mit 200 mm hohen 3D-Seitenflächen und System-28-Bohrungen.

Das 100 × 100 mm Diagonal-Lochraster erweitert die verfügbaren Spann- und Positionierpunkte gegenüber einem ausschliesslich orthogonalen Raster. Dadurch lassen sich Anschläge, Spannwinkel, Bolzen und weitere geeignete D28-Spannwerkzeuge flexibel auf der Tischfläche und an den Seitenflächen einsetzen.

Fünf Tischgrössen für unterschiedliche Arbeitsbereiche

Die PREMIUM D28 Serie wird in dieser Kollektion in fünf aktiven Tischgrössen angeboten:

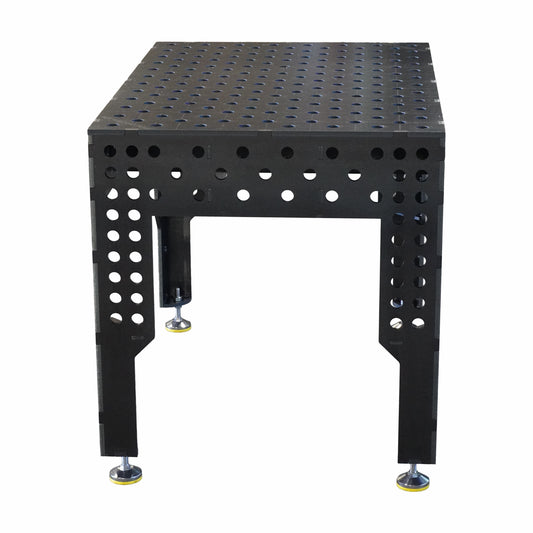

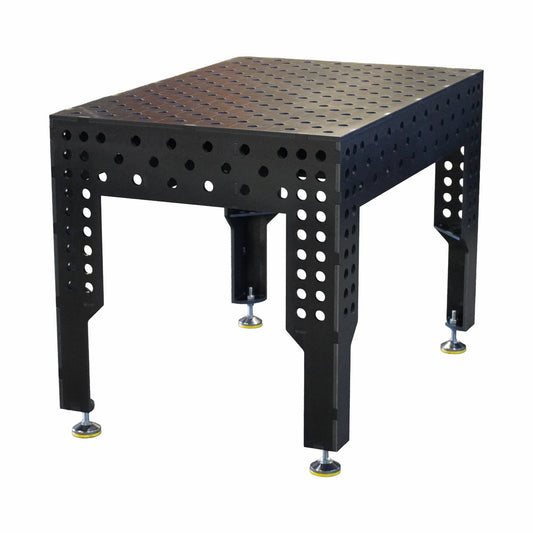

• 1200 × 800 mm: kompaktes Format für kleinere Werkstätten, Montageaufgaben und begrenzte Stellflächen
• 1200 × 1200 mm: quadratische Arbeitsfläche für Spannaufbauten, die von mehreren Tischseiten zugänglich sein sollen
• 1500 × 1000 mm: vielseitige Zwischengrösse für mittelgrosse Konstruktionen und Vorrichtungen
• 2000 × 1000 mm: längere Arbeitsfläche für grössere Bauteile und umfangreichere Spannaufbauten
• 2400 × 1200 mm: grossformatige Ausführung für lange Werkstücke und anspruchsvolle Konstruktionen

Alle Tischmodelle werden als Bausatz oder in geschweisster Ausführung angeboten. Arbeitshöhe, Gewicht, Lieferumfang und verfügbare Set-Optionen unterscheiden sich je nach Tischgrösse. Massgeblich sind deshalb die technischen Daten des ausgewählten Produkts.

100 × 100 mm Diagonal-Lochraster im System 28

Die Tischfläche verfügt über System-28-Bohrungen mit 28 mm Durchmesser. Das 100 × 100 mm Diagonal-Lochraster ergänzt die regulären horizontalen und vertikalen Lochreihen durch versetzte Spannpunkte.

Diese Anordnung erleichtert Spannaufbauten, bei denen Werkstücke nicht ausschliesslich rechtwinklig positioniert werden. Insbesondere bei Winkelkonstruktionen, wechselnden Werkstückgeometrien und komplexeren Vorrichtungen stehen zusätzliche Möglichkeiten für die Platzierung kompatibler Bolzen, Anschläge, Winkel und Zwingen zur Verfügung.

Die Bezeichnung D28 bestätigt die Auslegung für das System 28. Sie ersetzt jedoch nicht die Prüfung von Materialstärke, Bolzenlänge, Spannbereich, Werkzeuggeometrie und konkreter Einbausituation.

DAS ORIGINAL – eigenständig entwickelte PREMIUM Konstruktion

Die Schweisstische der PREMIUM Serie basieren auf einer eigenständig entwickelten Konstruktion. Die Kombination aus Tischplatte, innenliegender Verstrebung und 200 mm hohen Seitenflächen bildet eine dreidimensional nutzbare Arbeits- und Spannfläche.

Werkstücke können abhängig vom Aufbau sowohl auf der Tischplatte als auch an den Seitenflächen positioniert und fixiert werden. Dadurch eignen sich die Tische für wiederkehrende Vorrichtungen, Montagearbeiten, Metallkonstruktionen und unterschiedliche Aufgaben im Werkstatt- und Produktionsbereich.

Premium-Oberfläche ohne Plasmanitrierung

Die Premium-Oberfläche der PREMIUM D28 Schweisstische ist nicht plasmanitriert und nicht separat beschichtet. Ihre Widerstandsfähigkeit und Abriebfestigkeit entstehen durch den Fertigungs- und Endbearbeitungsprozess des Materials.

Die Schweissfähigkeit des Materials bleibt erhalten. Leichte Unterschiede in Farbe oder Oberflächenstruktur sind materialtypisch und stellen nicht automatisch einen Qualitätsmangel dar.

Die Bezeichnung „Premium-Oberfläche“ darf nicht mit der plasmanitrierten Oberfläche einzelner Spannwerkzeuge oder mit den plasmanitrierten PROFI Schweisstischen gleichgesetzt werden.

Bausatz oder geschweisste Ausführung

Bausatz

Beim Bausatz werden die Komponenten für die Tischkonstruktion geliefert und müssen vor dem Einsatz fachgerecht ausgerichtet und verschweisst werden. Diese Ausführung eignet sich für Betriebe, die über die erforderliche Schweissausrüstung und Erfahrung verfügen und Transport sowie Montage selbst organisieren möchten.

Geschweisste Ausführung

Bei der geschweissten Variante wird die Tischkonstruktion bereits fertig verschweisst geliefert. Der weitere Lieferumfang, die Tischbeine beziehungsweise Stellfüsse sowie eventuell erforderliche Montagearbeiten richten sich nach der jeweiligen Produktkonfiguration.

Optionale Spannwinkel-Sets

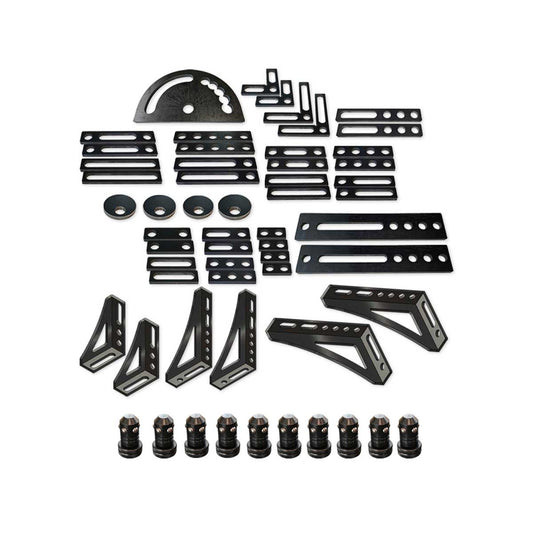

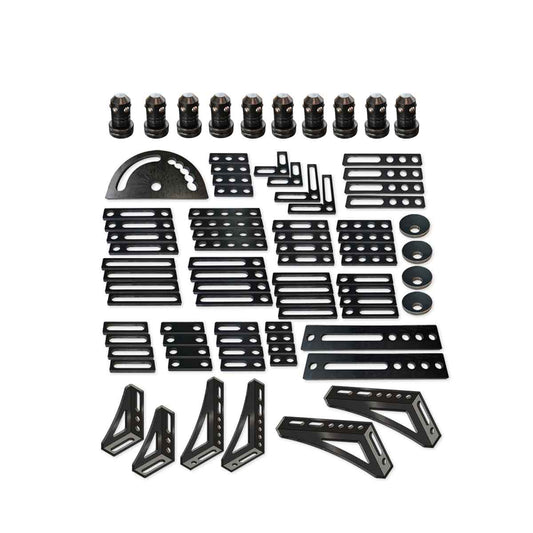

Einzelne grössere Modelle können zusätzlich mit einem 6-teiligen D28 Spannwinkel-Set konfiguriert werden. Diese Option steht nicht bei jeder Tischgrösse zur Verfügung. Insbesondere der PREMIUM D28 Schweisstisch 1200 × 800 mm wird ohne integrierte Spannwinkel-Set-Option angeboten.

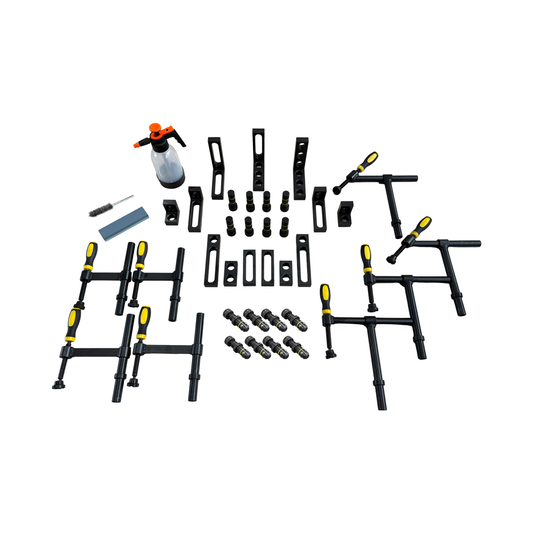

Separates 40-teiliges Spannsystem-Set D28

Neben den fünf Schweisstischen enthält die Kollektion ein separat erhältliches 40-teiliges PREMIUM Spannsystem-Set für Schweisstische und Lochplatten mit 28-mm-Lochsystem. Geliefert wird ausschliesslich das Werkzeugset und kein Schweisstisch.

Der technische Schwerpunkt des Sets liegt auf den verstellbaren Kugelsperrbolzen mit einem Spannbereich von 23 bis 50 mm. Dadurch kann die Spannhöhe innerhalb des vorgesehenen Bereichs an unterschiedliche Kombinationen aus Tisch, Werkzeug und Werkstück angepasst werden.

Die im Set enthaltenen Spannwinkel und Anschläge sind plasmanitriert. Diese Oberfläche ist von der nicht plasmanitrierten Premium-Oberfläche der PREMIUM D28 Schweisstische zu unterscheiden. Der vollständige Inhalt und alle technischen Angaben sind auf der Produktseite des Sets aufgeführt.

Den passenden PREMIUM D28 Schweisstisch auswählen

• Arbeitsfläche bestimmen: Werkstückabmessungen, benötigten Bewegungsraum und verfügbare Stellfläche berücksichtigen
• Lieferform wählen: zwischen selbst zu verschweissendem Bausatz und geschweisster Tischkonstruktion unterscheiden
• Set-Option kontrollieren: prüfen, ob beim gewählten Modell ein Spannwinkel-Set als Produktvariante verfügbar ist
• Spanntechnik abstimmen: Bolzenlänge, Spannbereich, Materialstärke und Werkzeuggeometrie mit dem geplanten Aufbau vergleichen
• Technische Daten prüfen: Gewicht, Arbeitshöhe, Lieferumfang und Transportanforderungen des konkreten Modells beachten

Weitere Produkte im System 28

Weitere Tischserien für das 28-mm-Lochsystem finden Sie unter Schweisstische D28. Passende Bolzen, Zwingen, Anschläge, Winkel und weitere Spannkomponenten sind unter Werkzeuge D28 zusammengefasst.

Weitere Werkzeug- und Komplettsets finden Sie unter Sets D28. Die übergeordnete Übersicht über Schweisstische, Lochplatten, Werkzeuge und Sets ist unter System 28 verfügbar.

FAQ zu PREMIUM D28 Schweisstischen

Welche Tischgrössen enthält die PREMIUM D28 Kollektion?

Die aktive Kollektion enthält PREMIUM D28 Schweisstische in den Grössen 1200 × 800, 1200 × 1200, 1500 × 1000, 2000 × 1000 und 2400 × 1200 mm. Ergänzend wird ein separates 40-teiliges Spannsystem-Set angeboten.

Was bedeutet D28?

D28 bezeichnet das Lochsystem mit 28 mm Bohrungsdurchmesser. Für einen sicheren Spannaufbau müssen zusätzlich Materialstärke, Bolzenlänge, Spannbereich und die technische Ausführung der verwendeten Werkzeuge berücksichtigt werden.

Was ist der Vorteil des Diagonal-Lochrasters?

Das 100 × 100 mm Diagonal-Lochraster ergänzt die horizontalen und vertikalen Lochreihen durch versetzte Spannpunkte. Dadurch entstehen zusätzliche Möglichkeiten für Winkelaufbauten, schräge Bauteile und komplexere Vorrichtungen.

Ist die Premium-Oberfläche plasmanitriert?

Nein. Die Premium-Oberfläche der PREMIUM D28 Schweisstische ist nicht plasmanitriert und nicht separat beschichtet. Plasmanitrierte Spannwerkzeuge oder PROFI Schweisstische verwenden eine andere Oberflächenbehandlung.

Enthält jeder PREMIUM D28 Schweisstisch ein Spannwinkel-Set?

Nein. Ein 6-teiliges Spannwinkel-Set ist nur bei entsprechend gekennzeichneten Tischmodellen als Option verfügbar. Das separat aufgeführte 40-teilige Spannsystem-Set enthält keinen Schweisstisch.
