Kategorie: Sets D16 – Spannwerkzeuge und Schweisstisch-Komplettsysteme

D16 Sets für Schweisstische, Lochplatten und modulare Spanntechnik

Die D16 Sets dieser Kollektion bündeln unterschiedliche Werkzeuge und Systemkomponenten für Schweiss-, Spann-, Montage- und Vorrichtungsarbeiten im System 16. Das Sortiment reicht von kompakten Bolzen-, Zwingen- und Spannwinkel-Sets bis zu umfangreichen PROFI Spannsets und vorkonfigurierten Schweisstisch-Komplettsystemen.

Die Kollektion umfasst vorkonfigurierte Kombinationen aus PROFI D16 Schweisstischen mit 50 × 50 mm Lochraster und passenden Spannsets sowie separat erhältliche Spannwinkel-, Bolzen-, Zwingen- und Werkzeugsets für das System 16. Nicht jedes Produkt dieser Kollektion enthält daher einen Schweisstisch.

Welche Produktgruppen enthält die D16-Set-Kollektion?

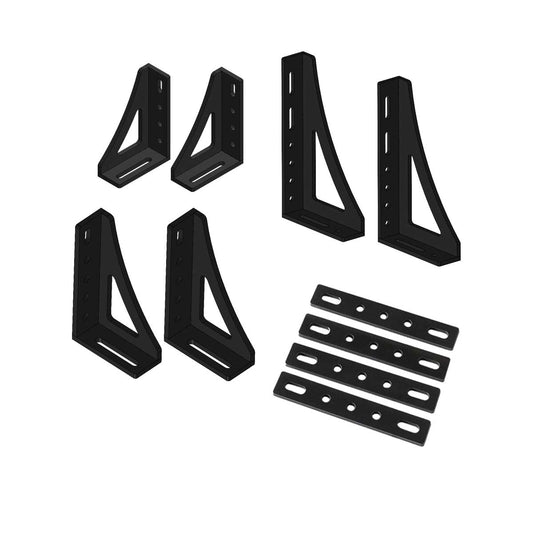

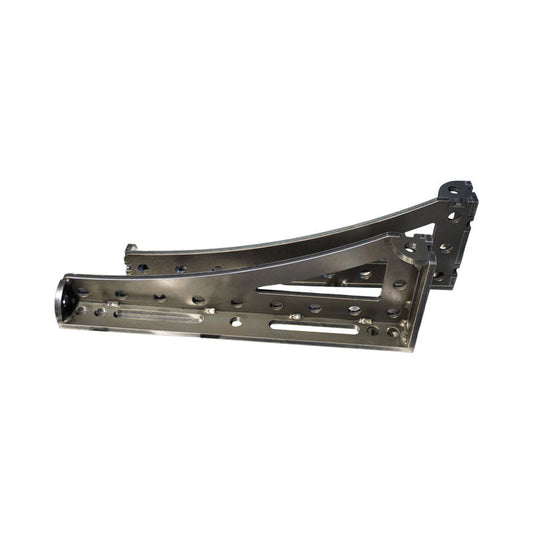

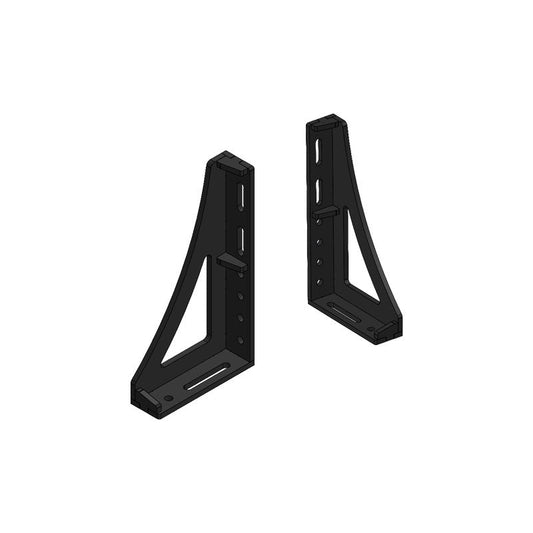

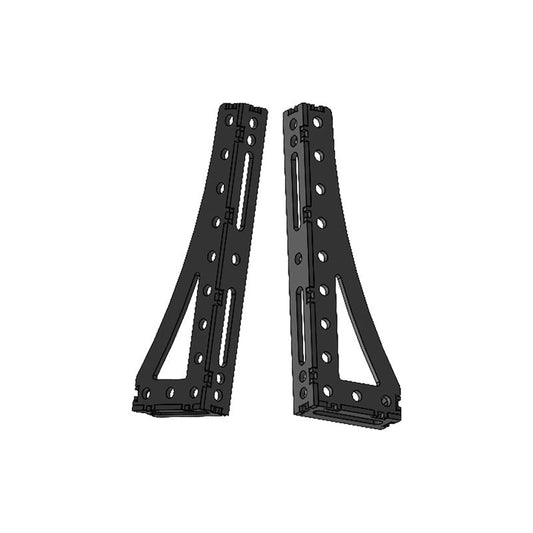

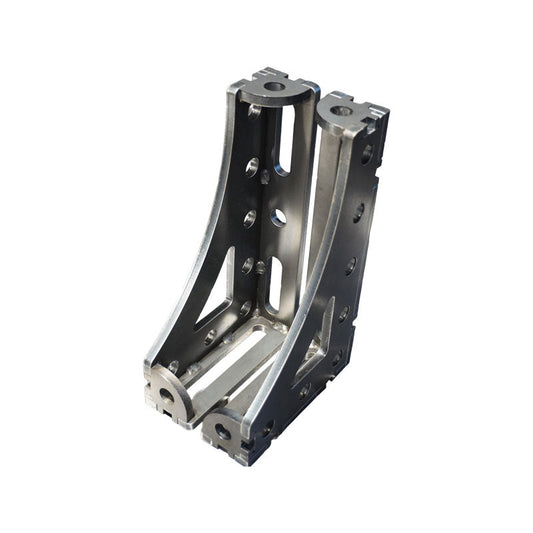

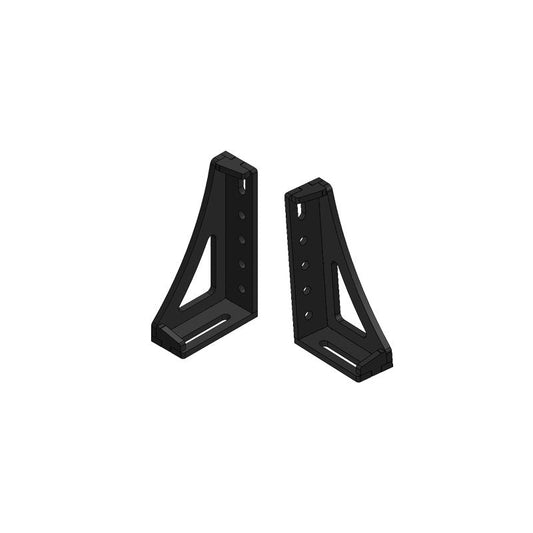

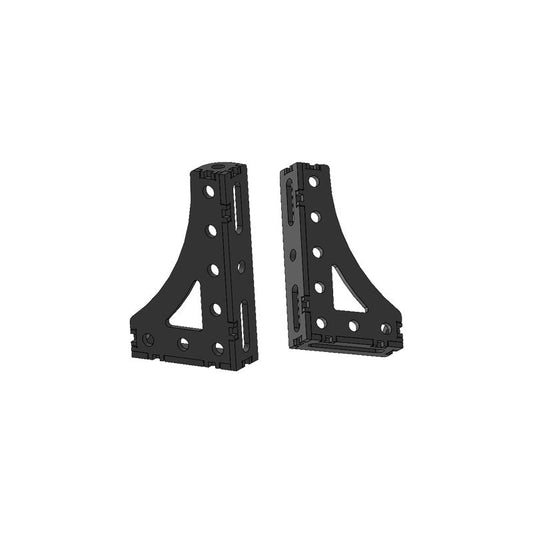

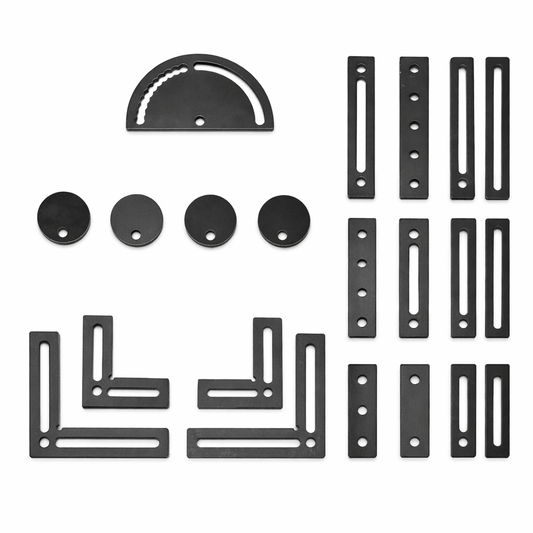

Spannwinkel- und Anschlag-Sets D16

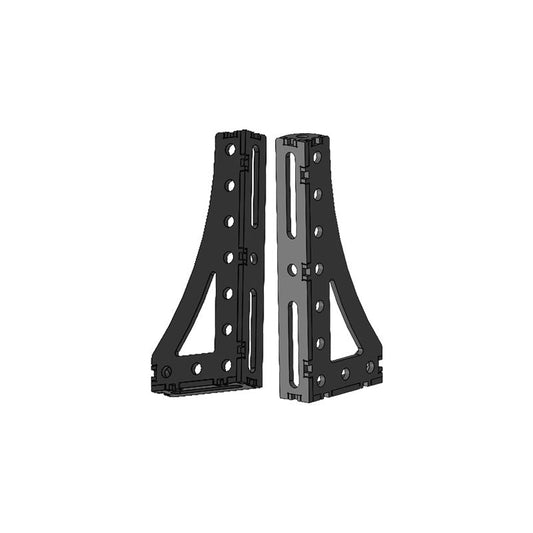

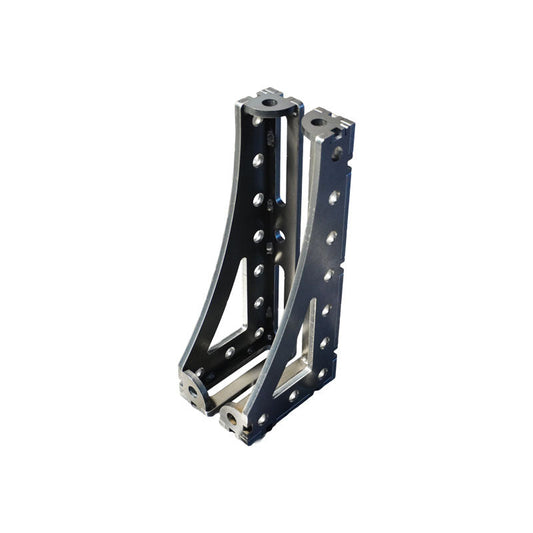

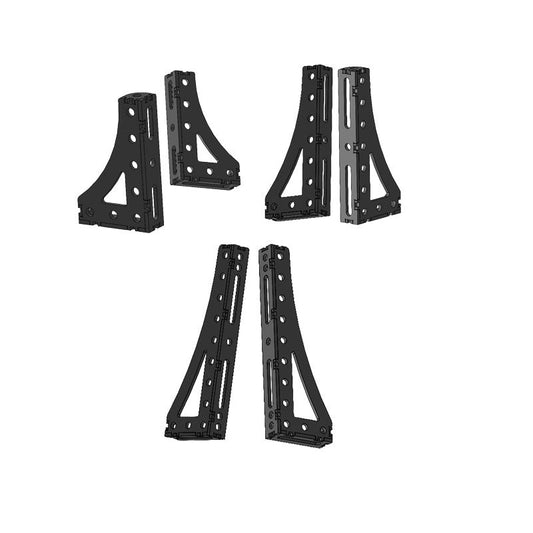

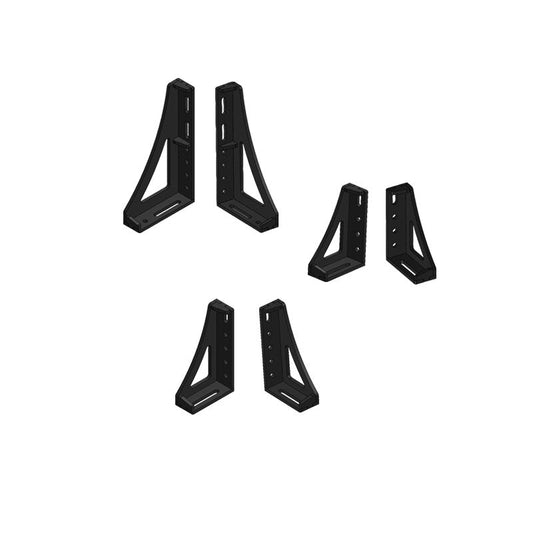

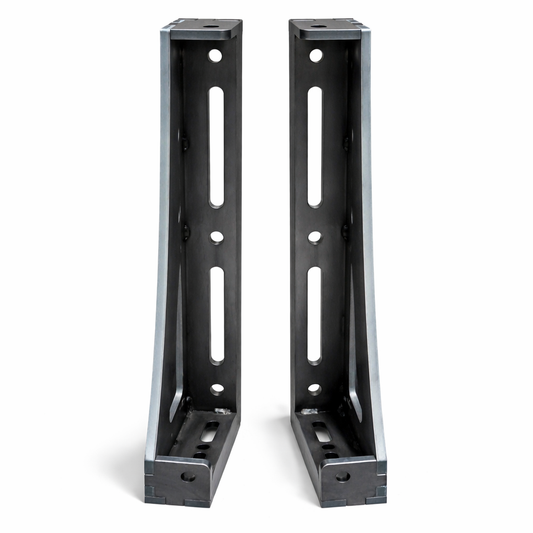

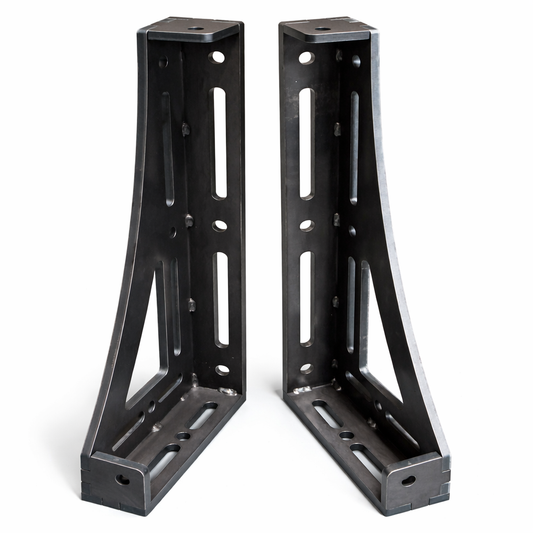

Spannwinkel ermöglichen das rechtwinklige oder dreidimensionale Positionieren von Werkstücken auf geeigneten D16-Schweisstischen und Lochplatten. Die Kollektion enthält unter anderem paarweise zusammengestellte linke und rechte Spannwinkel sowie mehrteilige Kombinationen mit unterschiedlichen Abmessungen.

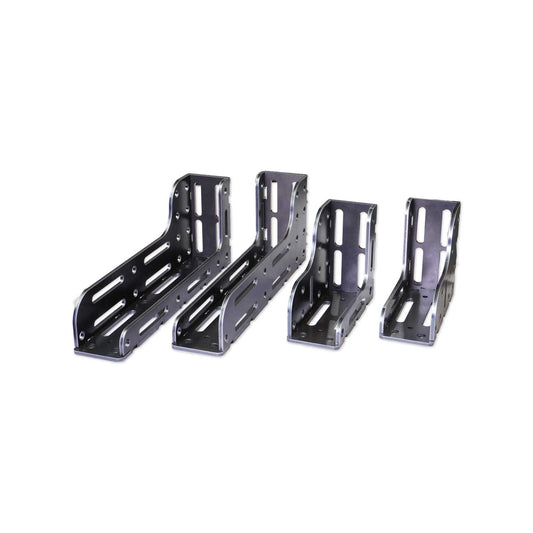

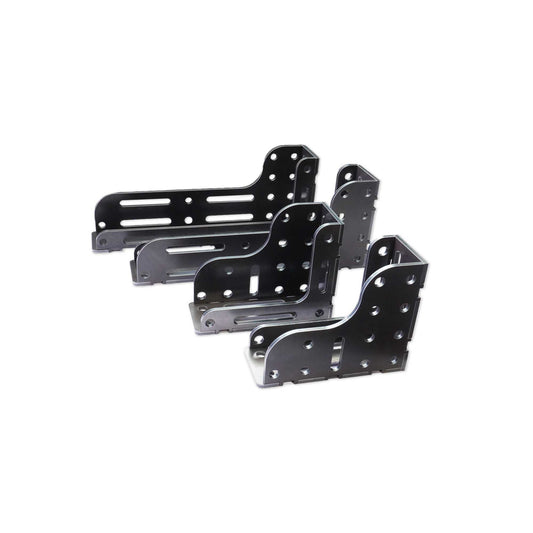

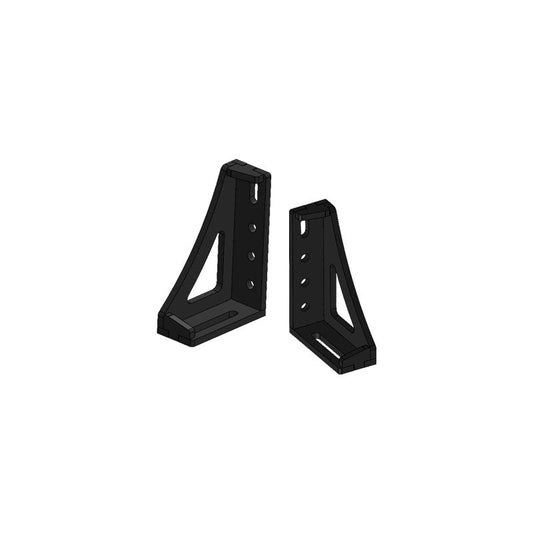

Je nach Produkt stehen Ausführungen mit 6, 8 oder 12 mm Materialstärke zur Verfügung. Einige Spannwinkel werden als Bausatz angeboten und müssen vor der Verwendung fachgerecht verschweisst und ausgerichtet werden.

Bolzen- und Zwingen-Sets für System 16

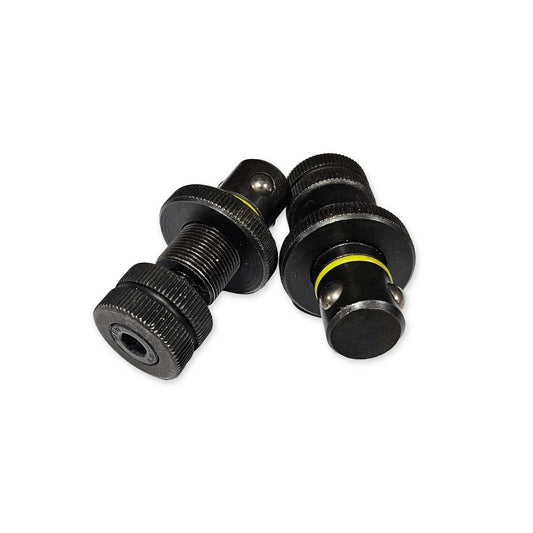

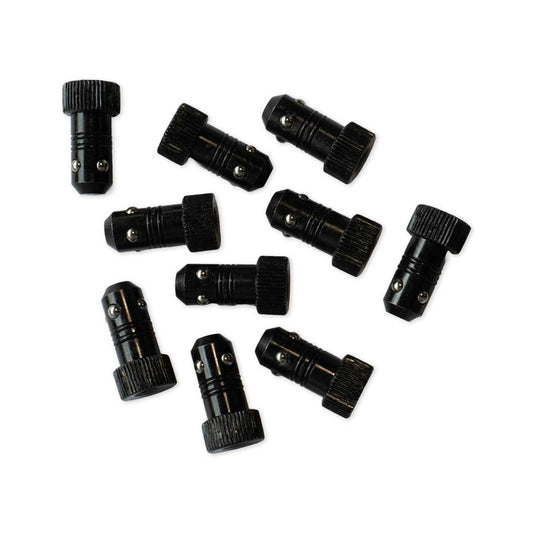

Bolzensets bündeln mehrere Absteck- oder Kugelsperrbolzen für wiederkehrende Fixier- und Positionieraufgaben. Ergänzend enthält die Kollektion mehrteilige Zwingen-Sets, mit denen Werkstücke auf geeigneten D16-Arbeitsflächen gespannt werden können.

Bei der Auswahl ist nicht nur der Lochdurchmesser relevant. Auch Materialstärke, Schaft- beziehungsweise Bolzenlänge, Spannbereich und Werkzeuggeometrie müssen zum verwendeten Schweisstisch oder zur Lochplatte passen.

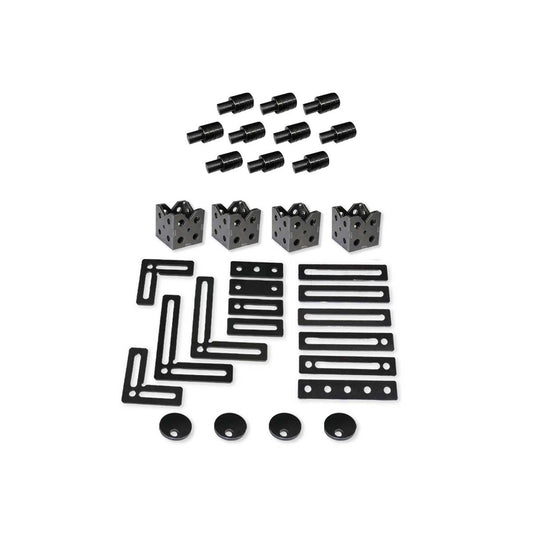

Flachwerkzeug- und Spannwinkel-Kombinationen

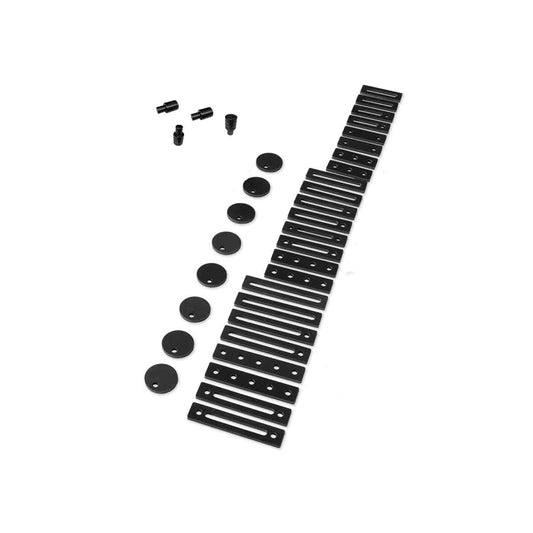

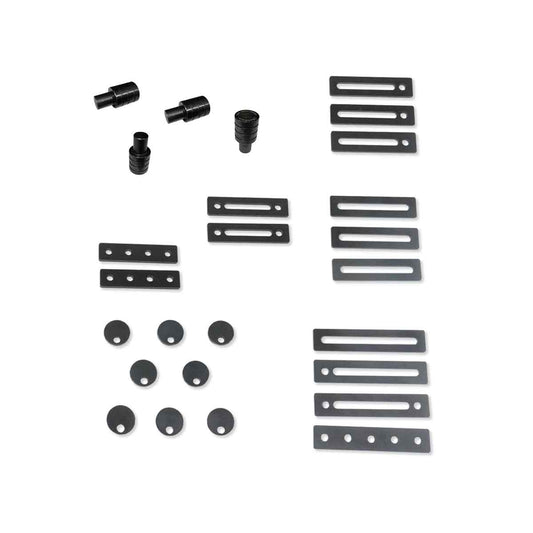

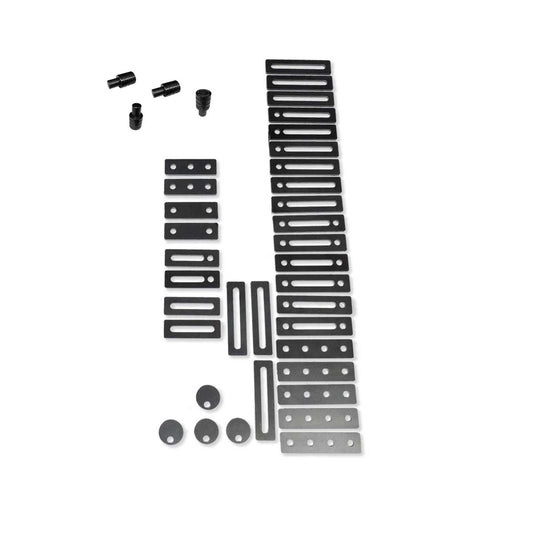

Mehrteilige Flachwerkzeug-Sets kombinieren verschiedene Anschläge, Winkel und Positionierelemente für wechselnde Werkstückgeometrien. Sie eignen sich für Anwender, die mehrere häufig benötigte Werkzeugformen als zusammenhängende Ausstattung beschaffen möchten.

Der genaue Inhalt kann sich je nach Ausführung und gewählter Materialstärke unterscheiden. Verbindlich sind deshalb immer die Stückliste, Varianten und technischen Angaben auf der jeweiligen Produktseite.

PROFI Spannsets mit 40, 60, 80 oder 102 Teilen

Die PROFI Spannsets bündeln unterschiedliche Werkzeuge für das Spannen, Fixieren und Positionieren im System 16. Zur Auswahl stehen Ausstattungsstufen mit 40, 60, 80 oder 102 Teilen. Eine höhere Teilezahl bedeutet einen umfangreicheren Lieferumfang, ersetzt jedoch nicht die Prüfung, ob die enthaltenen Werkzeugtypen zur geplanten Anwendung passen.

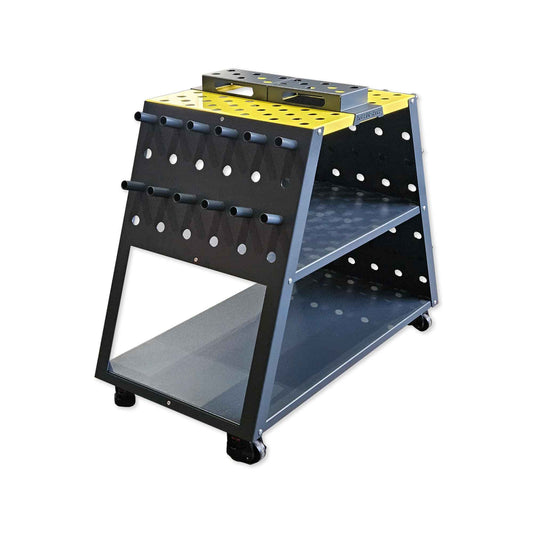

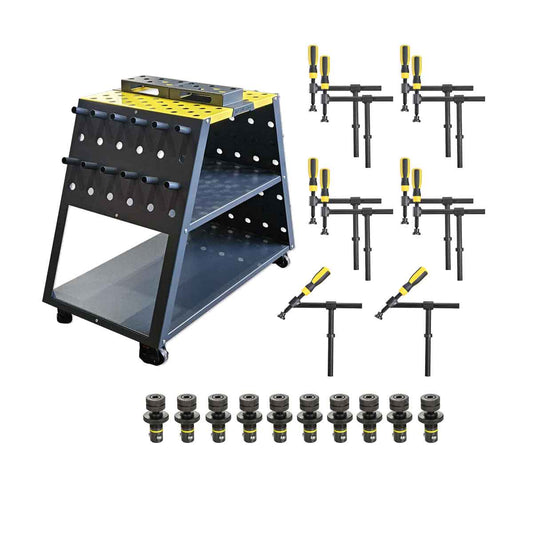

Das 102-teilige PROFI Spannset wird mit einem Werkzeugwagen System 16 angeboten. Der Werkzeugwagen unterstützt die geordnete Aufbewahrung und Bereitstellung der enthaltenen Spannwerkzeuge.

PROFI D16 Schweisstische mit Spannset

Die vorkonfigurierten Schweisstisch-Sets kombinieren einen PROFI D16 Schweisstisch mit einem passenden 40-, 60-, 80- oder 102-teiligen Spannset. Die enthaltenen PROFI Schweisstische verfügen über eine 12 mm starke Tischplatte, 100 mm hohe Seitenflächen, ein Lochraster von 50 × 50 mm mit Gravur und eine plasmanitrierte Oberfläche.

Die 102-teiligen Schweisstisch-Konfigurationen enthalten zusätzlich einen Werkzeugwagen System 16. Ergänzend umfasst die Kollektion auch separate PROFI Spannsets sowie weitere Werkzeugsets ohne Schweisstisch.

Ein solches Komplettsystem reduziert die notwendige Einzelzusammenstellung. Welche Werkzeuge, Tischbeine und weiteren Komponenten tatsächlich enthalten sind, muss dennoch anhand des konkreten Lieferumfangs der jeweiligen Produktseite geprüft werden.

Das passende D16 Set auswählen

Die Auswahl sollte sich an den vorhandenen Arbeitsflächen, typischen Werkstücken und geplanten Spannaufgaben orientieren. Die Kennzeichnung D16 beschreibt zunächst den Lochdurchmesser von 16 mm, bestätigt aber nicht automatisch die uneingeschränkte Kompatibilität sämtlicher D16-Werkzeuge.

• Arbeitsfläche prüfen: Schweisstisch oder Lochplatte sowie Materialstärke und Lochraster berücksichtigen
• Bolzenlänge abstimmen: Schaft- und Klemmlänge müssen zur jeweiligen Materialstärke passen
• Werkzeugumfang vergleichen: Benötigte Anschläge, Winkel, Bolzen und Zwingen anhand der Produktstückliste auswählen
• Lieferform beachten: Zwischen gebrauchsfertigen Werkzeugen und zu verschweissenden Bausätzen unterscheiden
• Erweiterbarkeit planen: Vorhandene Werkzeuge und später benötigte Systemkomponenten einbeziehen

Werkzeugset oder Schweisstisch-Komplettsystem?

Ein reines Werkzeugset eignet sich für Anwender, die bereits über einen passenden D16-Schweisstisch oder eine geeignete Lochplatte verfügen. Je nach Aufgabe kann ein gezieltes Bolzen-, Zwingen-, Spannwinkel- oder Flachwerkzeug-Set die bestehende Ausstattung ergänzen.

Ein Schweisstisch-Komplettsystem ist dagegen für den Aufbau eines neuen Arbeitsplatzes vorgesehen. Es kombiniert einen PROFI D16 Schweisstisch mit 50 × 50 mm Lochraster und einer definierten Werkzeugausstattung. Ob ein Set gegenüber dem Einzelkauf einen Preisvorteil bietet, hängt vom jeweiligen Produkt, Set-Inhalt und aktuellen Verkaufspreis ab und sollte konkret verglichen werden.

Weitere Produkte für System 16

Einzelne Anschläge, Bolzen, Zwingen, Spannwinkel und weitere Komponenten finden Sie unter Werkzeuge D16. Wenn Sie zunächst eine passende Arbeitsfläche auswählen möchten, finden Sie die verfügbaren Serien unter Schweisstische D16.

Plasmanitrierte PROFI Tische und die dazugehörigen Tisch-Spannset-Konfigurationen sind zusätzlich unter PROFI Schweisstische D16 zusammengefasst. Die übergeordnete Übersicht über Schweisstische, Lochplatten, Werkzeuge und Sets finden Sie unter System 16.

FAQ zu D16 Sets

Enthält jedes D16 Set dieser Kollektion einen Schweisstisch?

Nein. Ein grosser Teil der Kollektion besteht aus reinen Werkzeugsets, beispielsweise Spannwinkel-, Bolzen-, Zwingen- oder Flachwerkzeug-Sets. Nur entsprechend bezeichnete Komplettsysteme enthalten zusätzlich einen Schweisstisch.

Welches Lochraster haben die PROFI D16 Schweisstische in den Komplettsystemen?

Die enthaltenen PROFI D16 Schweisstische verfügen über ein Lochraster von 50 × 50 mm mit Gravur. Diese Angabe bezieht sich auf die Schweisstische und nicht auf die separat angebotenen Spann- und Werkzeugsets.

Welche PROFI Spannsets stehen zur Auswahl?

Die Kollektion enthält PROFI Spannsets mit 40, 60, 80 oder 102 Teilen. Die 102-teilige Ausführung wird zusätzlich mit einem Werkzeugwagen System 16 angeboten.

Sind alle D16-Werkzeuge mit jedem D16-Schweisstisch kompatibel?

Nicht automatisch. Neben dem Lochdurchmesser müssen insbesondere Materialstärke, Bolzenlänge, Spannbereich, Werkzeuggeometrie und die konkrete Einbausituation geprüft werden.

Sind alle D16 Sets sofort einsatzbereit?

Nein. Einige Produkte werden als Bausatz angeboten und müssen vor der Verwendung fachgerecht verschweisst oder montiert werden. Die jeweilige Lieferform ist auf der Produktseite angegeben.
