Kategorie: Bolzen D28 für Schweisstische und Lochplatten

D28-Bolzen zum Positionieren, Fixieren und Verbinden

Diese Kollektion umfasst unterschiedliche Bolzen für Schweisstische, Lochplatten und Vorrichtungen mit 28-mm-Lochsystem. Zur Auswahl stehen Kugelsperrbolzen, Absteckbolzen, ein Schnellspannbolzen mit Griff und ein Verbindungsbolzen. Ergänzt wird das Sortiment durch zwei D28-Prismen zur Aufnahme von Rohren und Rundmaterial.

Die einzelnen Ausführungen erfüllen unterschiedliche Aufgaben. Kugelsperrbolzen dienen der schnellen Fixierung geeigneter Systemelemente, Absteckbolzen unterstützen die Positionierung, Schnellspannbolzen ermöglichen ein einstellbares Spannen und Verbindungsbolzen werden für festere Aufbauten eingesetzt. Vor der Auswahl müssen Materialstärke, Gesamtdicke, Spannbereich und vorgesehene Anwendung geprüft werden.

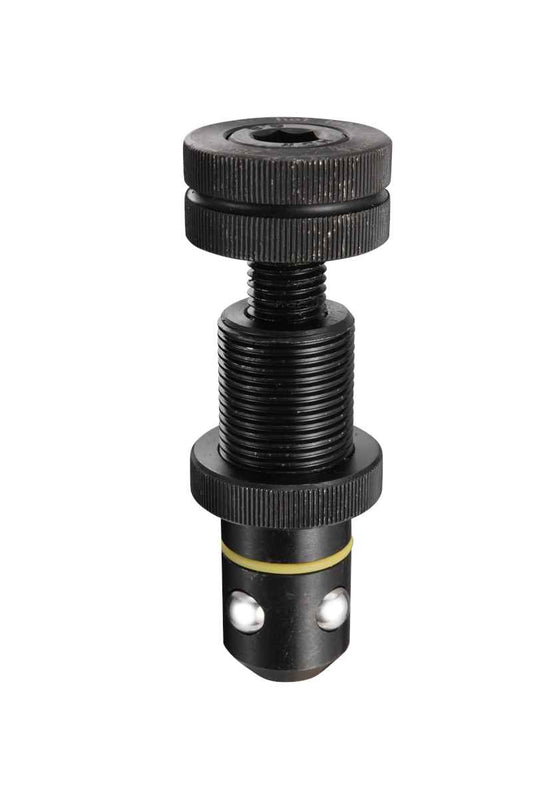

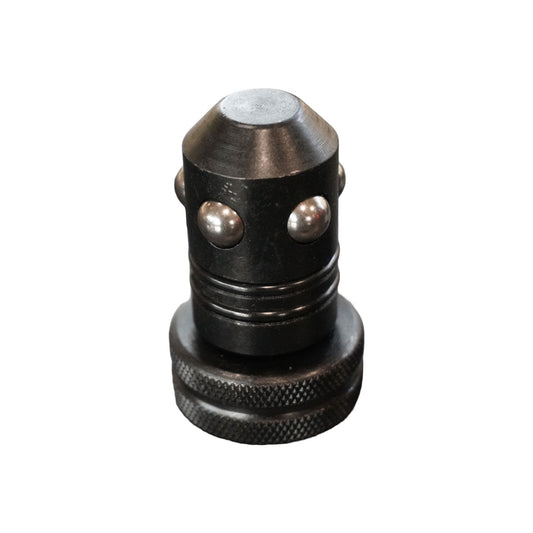

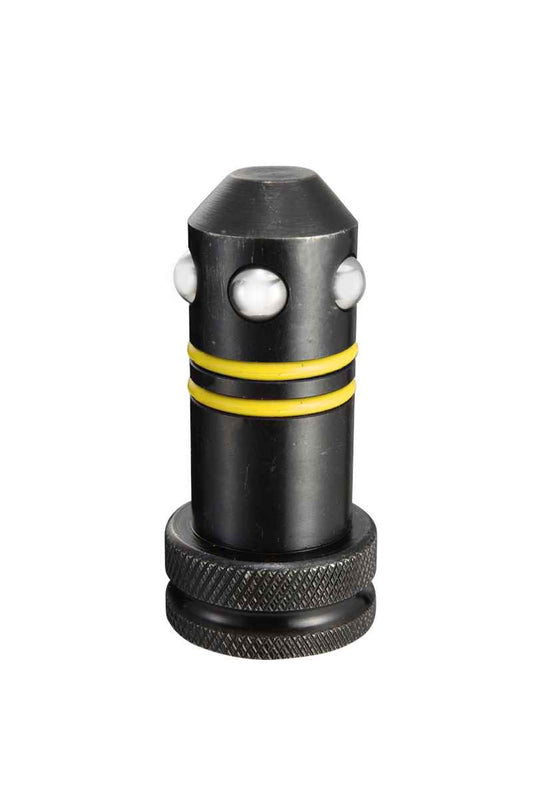

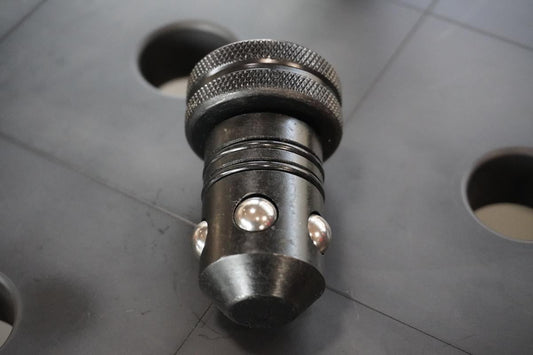

Kugelsperrbolzen D28 für die schnelle Fixierung

Kugelsperrbolzen werden in die übereinanderliegenden Systembohrungen geeigneter Komponenten eingesetzt. Der Sperrmechanismus sichert die Verbindung, sobald die Kugeln unterhalb der verbundenen Materiallagen vollständig austreten können.

In dieser Kollektion stehen ein kompakter Kugelsperrbolzen D28 × 24 mm sowie ein Modell in den Längen 50 und 75 mm zur Auswahl. Die passende Länge richtet sich nicht allein nach dem Lochdurchmesser. Entscheidend ist die Gesamtdicke aller Komponenten, die miteinander verbunden werden sollen.

Ein zu kurzer Bolzen kann den Sperrmechanismus nicht vollständig freigeben. Ein unnötig langer Bolzen kann je nach Aufbau überstehen oder den Arbeitsbereich unterhalb der Platte einschränken. Deshalb müssen Tischplatte, Lochplatte, Anschlag, Winkel oder weiteres Vorrichtungselement gemeinsam betrachtet werden.

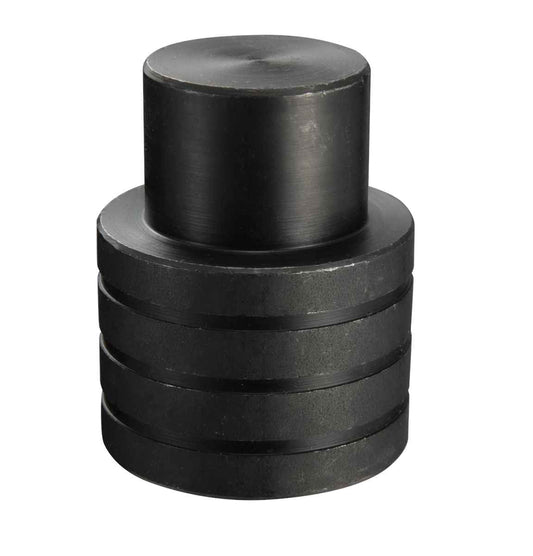

Absteckbolzen D28 × 50 mm zum Positionieren

Der Absteckbolzen D28 × 50 mm ist für Positionier- und Ausrichtaufgaben im System 28 vorgesehen. Er kann beispielsweise verwendet werden, um eine definierte Position für Werkstücke, Anschläge oder Vorrichtungselemente herzustellen.

Ein Absteckbolzen ist nicht mit einem Kugelsperrbolzen oder einem einstellbaren Spannbolzen gleichzusetzen. Seine Hauptaufgabe liegt in der Positionierung. Ob für den konkreten Aufbau eine zusätzliche Klemmung oder Sicherung benötigt wird, hängt von den eingesetzten Komponenten und der auftretenden Belastung ab.

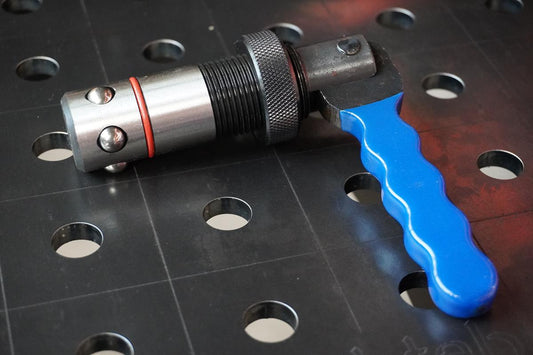

Schnellspannbolzen D28 mit einstellbarem Spannbereich

Der Schnellspannbolzen mit Griff besitzt einen einstellbaren Spannbereich von 33 bis 55 mm. Er ermöglicht ein werkzeugloses Spannen geeigneter Komponenten und kann über den Griff direkt am Arbeitsplatz betätigt werden.

Der einstellbare Spannbereich ist insbesondere dann relevant, wenn unterschiedliche Materialstärken oder mehrlagige Aufbauten verwendet werden. Vor dem Einsatz müssen Gesamtdicke, Auflageflächen und benötigte Klemmkraft mit den technischen Angaben des Bolzens verglichen werden.

Die Bezeichnung D28 bestätigt den Durchmesser der Systemaufnahme. Sie bedeutet nicht automatisch, dass jeder Aufbau unabhängig von Materialstärke, Lochgeometrie und Klemmbereich geeignet ist.

Verbindungsbolzen D28 für Aufbauten von 40 bis 55 mm

Der Verbindungsbolzen D28 besitzt einen Spannbereich von 40 bis 55 mm. Er ist für Verbindungen zwischen geeigneten System-28-Komponenten vorgesehen, beispielsweise bei Schweisstischen, Tischerweiterungen, U-Winkeln und Vorrichtungsaufbauten.

Im Unterschied zum Schnellspannbolzen steht bei dieser Ausführung die definierte Verbindung der Komponenten im Vordergrund. Vor der Montage müssen die Gesamtdicke der Bauteile, die Lage der Systembohrungen und die Zugänglichkeit des Bolzens geprüft werden.

Auch innerhalb des Systems 28 können sich Materialstärken und konstruktive Ausführungen unterscheiden. Der angegebene Spannbereich von 40 bis 55 mm muss deshalb bei jedem geplanten Aufbau eingehalten werden.

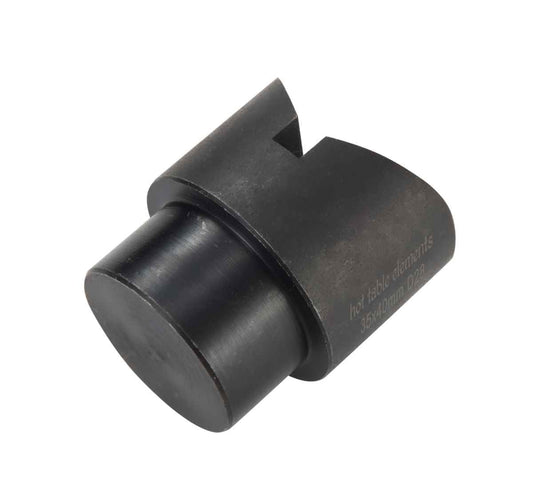

D28-Prismen für Rohre und Rundmaterial

Die Kollektion enthält zusätzlich Prismen mit einem Durchmesser von 50 mm und einer D28-Aufnahme. Sie stehen mit einer Auflagegeometrie von 90° oder 120° zur Verfügung und können zur Positionierung von Rohren, Rundprofilen und anderen runden Werkstücken eingesetzt werden.

Das 90°-Prisma bietet eine enger ausgeführte Auflagegeometrie. Das 120°-Prisma stellt eine breitere Kontaktgeometrie bereit. Welche Ausführung besser geeignet ist, hängt unter anderem vom Werkstückdurchmesser, der vorgesehenen Spannrichtung und dem gewünschten Auflagebereich ab.

Prismen übernehmen die Auflage und Positionierung des Werkstücks. Die erforderliche Sicherung gegen Verschieben oder Anheben muss durch geeignete Spannmittel erfolgen. Abmessungen, Auflagegeometrie und Kombination mit Zwingen oder weiteren Vorrichtungselementen sind vor Arbeitsbeginn zu prüfen.

Den passenden D28-Bolzen auswählen

• Aufgabe bestimmen: zwischen Positionieren, schnellem Fixieren, einstellbarem Spannen und festem Verbinden unterscheiden
• Gesamtdicke messen: Tischplatte, Lochplatte und alle zusätzlich verbundenen Komponenten berücksichtigen
• Bolzenlänge prüfen: sicherstellen, dass der Sperr- oder Spannmechanismus vollständig arbeiten kann
• Spannbereich einhalten: beim Schnellspannbolzen 33–55 mm und beim Verbindungsbolzen 40–55 mm berücksichtigen
• Lochsystem kontrollieren: D28-Ausführung und tatsächlichen Durchmesser der Systembohrungen vergleichen
• Prisma auswählen: Werkstückdurchmesser, Auflagegeometrie und benötigte Spannrichtung einbeziehen
• Produktangaben vergleichen: Material, Abmessungen, Anwendungshinweise und Lieferumfang vor der Bestellung prüfen

Weitere Werkzeuge für System 28

Passende Spannmittel finden Sie unter Zwingen D28. Anschlag- und Positionierelemente sind unter Anschläge D28 verfügbar. Winkel und Aufbauelemente finden Sie unter Winkel D28.

Geeignete Arbeitsflächen finden Sie unter Lochplatten D28 und Schweisstische D28. Vorkonfigurierte Werkzeugzusammenstellungen sind unter Sets D28 zusammengefasst.

Die vollständige Übersicht über Schweisstische, Lochplatten, Werkzeuge und Zubehör finden Sie unter System 28.

FAQ zu Bolzen D28

Welche Bolzen sind in dieser Kollektion erhältlich?

Die Kollektion enthält Kugelsperrbolzen in mehreren Längen, einen Absteckbolzen D28 × 50 mm, einen Schnellspannbolzen mit Griff sowie einen Verbindungsbolzen. Ergänzend werden zwei D28-Prismen mit 90°- und 120°-Geometrie angeboten.

Welche Länge sollte ein Kugelsperrbolzen D28 haben?

Die benötigte Länge richtet sich nach der Gesamtdicke aller verbundenen Komponenten. Der Sperrmechanismus muss nach dem Einsetzen vollständig unterhalb der Materiallagen austreten können. Der Lochdurchmesser allein reicht für die Auswahl nicht aus.

Was unterscheidet Absteckbolzen und Kugelsperrbolzen?

Ein Absteckbolzen wird hauptsächlich zum Positionieren und Ausrichten eingesetzt. Ein Kugelsperrbolzen besitzt einen Sperrmechanismus für die schnelle Sicherung geeigneter Komponenten. Je nach Belastung kann eine zusätzliche Klemmung erforderlich sein.

Kann jeder D28-Bolzen mit jedem Schweisstisch verwendet werden?

Nicht automatisch. Neben dem 28-mm-Lochsystem müssen Bolzenlänge, Materialstärke, Gesamtdicke, Spannbereich, Lochanordnung und vorgesehene Belastung berücksichtigt werden.

Wofür werden die D28-Prismen verwendet?

Die Prismen dienen als Auflage- und Positionierelemente für Rohre und Rundmaterial. Zur Auswahl stehen Geometrien mit 90° und 120°. Das Werkstück muss abhängig vom Aufbau zusätzlich mit geeigneten Spannmitteln gesichert werden.
