Winkel D28 für Spann- und Vorrichtungsaufbauten

Winkel D28 erweitern die Positionier-, Anschlag- und Aufbaumöglichkeiten auf Schweisstischen und Lochplatten mit 28-mm-Lochsystem. Die Kollektion umfasst Spannwinkel, Anschlag-Spannwinkel, U-Form-Winkel und Rohrverbinder für unterschiedliche Schweiss-, Montage- und Vorrichtungsarbeiten.

Je nach Ausführung können die Komponenten als rechtwinklige Anlagefläche, seitlicher Anschlag, Tischverlängerung, Modulverbinder oder zusätzliches 3D-Aufbauelement eingesetzt werden. Die Produkte unterscheiden sich hinsichtlich Bauform, Abmessungen, Materialstärke, Lochanordnung, Oberfläche und Lieferumfang. Diese Merkmale müssen deshalb für den geplanten Aufbau einzeln geprüft werden.

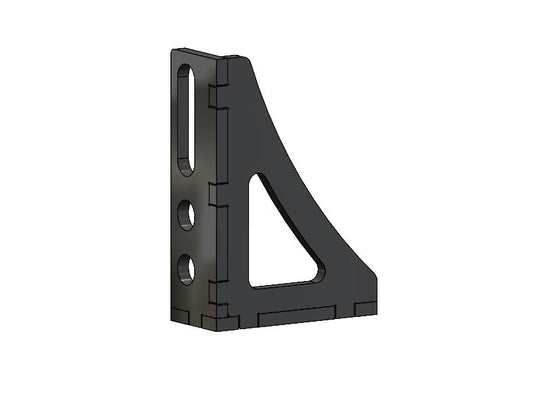

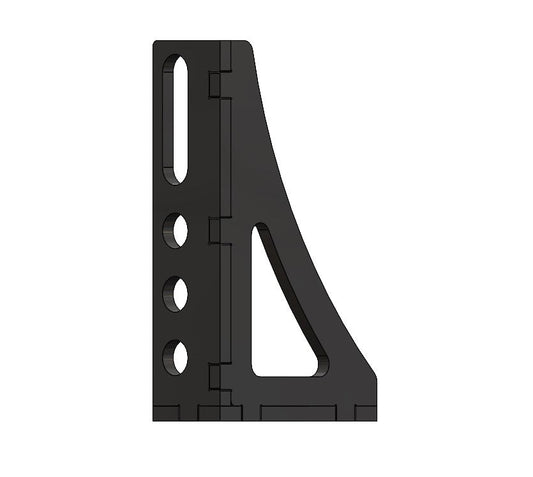

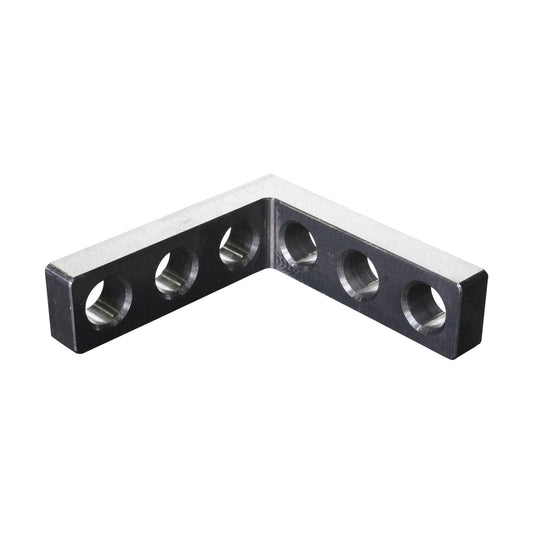

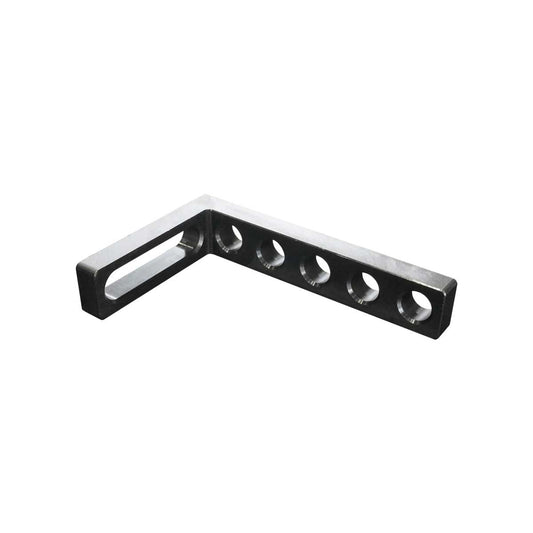

Spannwinkel für rechtwinklige Aufbauten

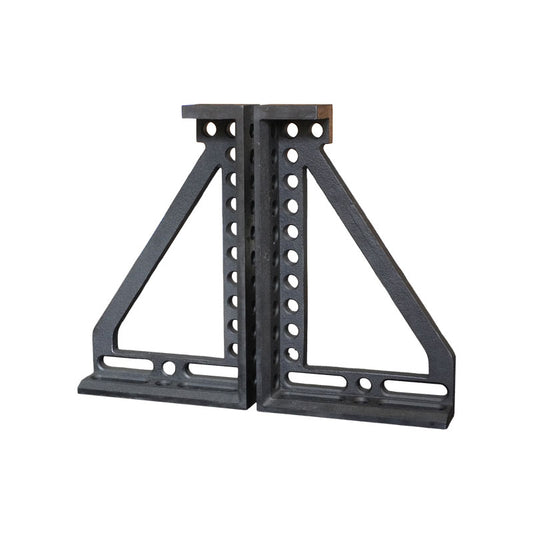

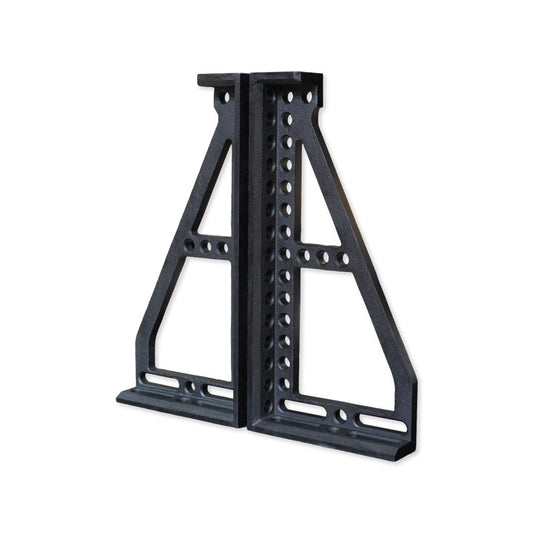

Spannwinkel stellen rechtwinklige Flächen für die Ausrichtung und Positionierung von Werkstücken bereit. Sie können beispielsweise beim Rahmenbau, bei Schweisskonstruktionen oder beim Aufbau wiederkehrender Vorrichtungen eingesetzt werden.

Die angebotenen L- und R-Ausführungen ermöglichen spiegelbildliche oder symmetrische Aufbauten. Einige Spannwinkel werden als Bausatz zum Selbstschweissen geliefert. Bei diesen Produkten müssen die Bauteile vor der Verwendung ausgerichtet und fachgerecht verschweisst werden. Der genaue Lieferzustand ist der jeweiligen Produktseite zu entnehmen.

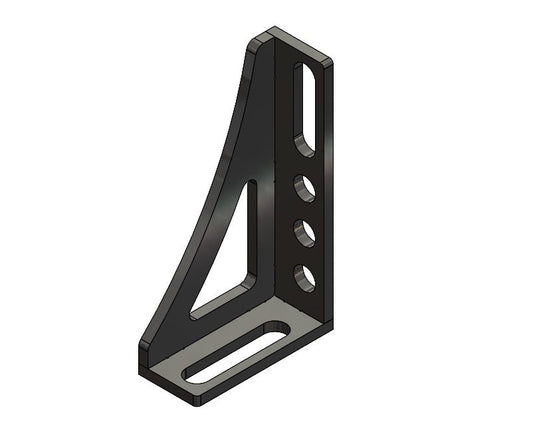

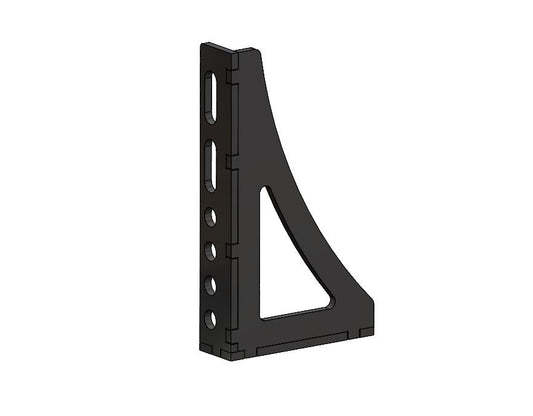

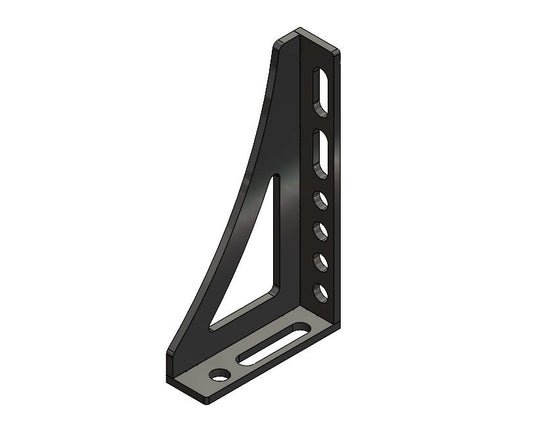

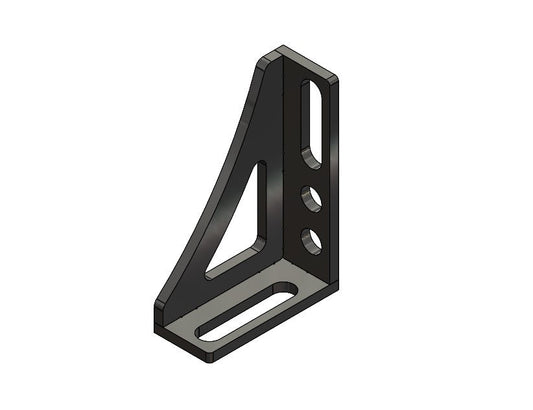

Anschlag-Spannwinkel mit Rund- und Langlöchern

Anschlag-Spannwinkel verbinden eine rechtwinklige Anlagefläche mit unterschiedlichen Befestigungs- und Verstellmöglichkeiten. Rundlöcher ermöglichen definierte Bolzenpositionen, während Langlöcher eine variable Ausrichtung innerhalb des verfügbaren Verstellwegs unterstützen.

Innerhalb der Kollektion stehen unterschiedliche Abmessungen und Lochanordnungen zur Verfügung. Vor der Auswahl sollten Länge, Höhe, Materialstärke und Anordnung der Rund- beziehungsweise Langlöcher mit der geplanten Werkstückgeometrie verglichen werden.

U-Form-Winkel für Tischverlängerungen und 3D-Aufbauten

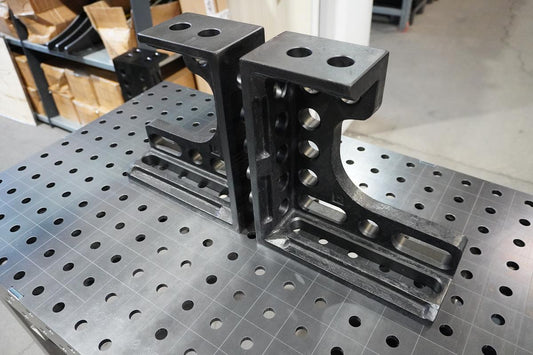

U-Form-Winkel bieten mehrere gelochte Flächen und können horizontal, vertikal oder seitlich in modulare Aufbauten integriert werden. Dadurch eignen sie sich unter anderem für Tischverlängerungen, zusätzliche Spann- und Bezugsebenen sowie erhöhte oder seitliche Positionierungen.

Die Kollektion enthält U-Form-Winkel in verschiedenen Längen und Materialstärken. Die Ausführungen sind nicht allein aufgrund ihrer äusseren Form austauschbar. Gewicht, Abmessungen, Materialstärke, Oberfläche und vorgesehene Befestigung müssen für den konkreten Aufbau berücksichtigt werden.

Rohrverbinder für D28-Spannrohre

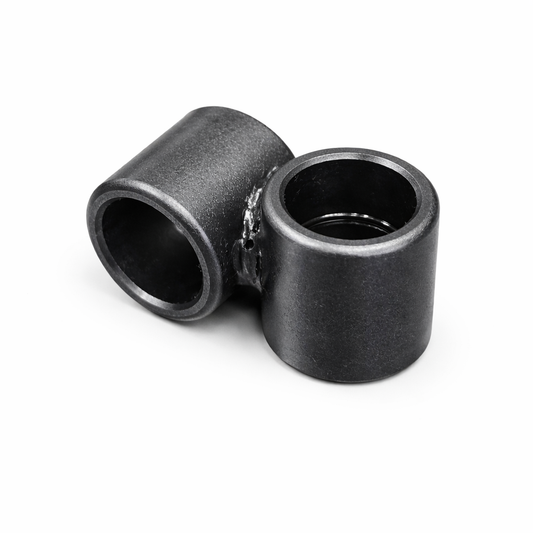

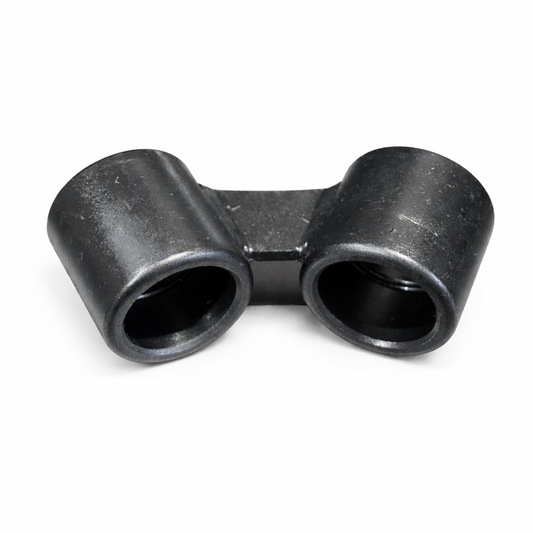

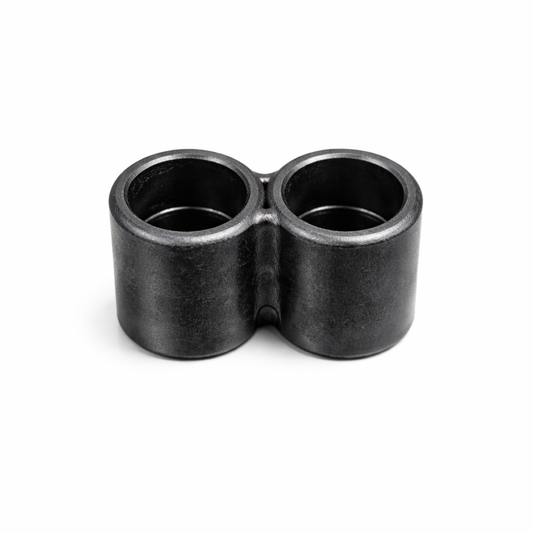

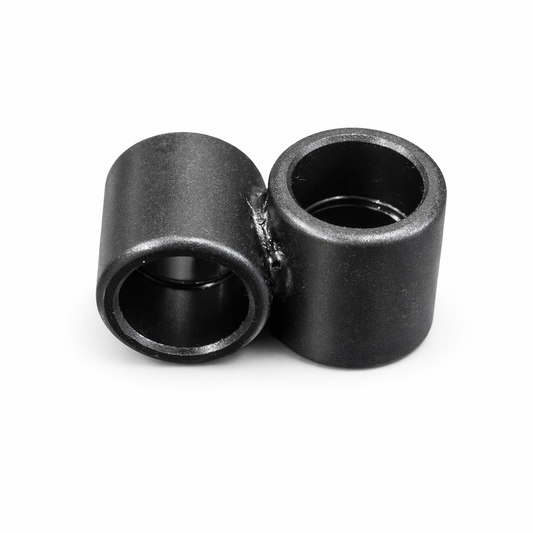

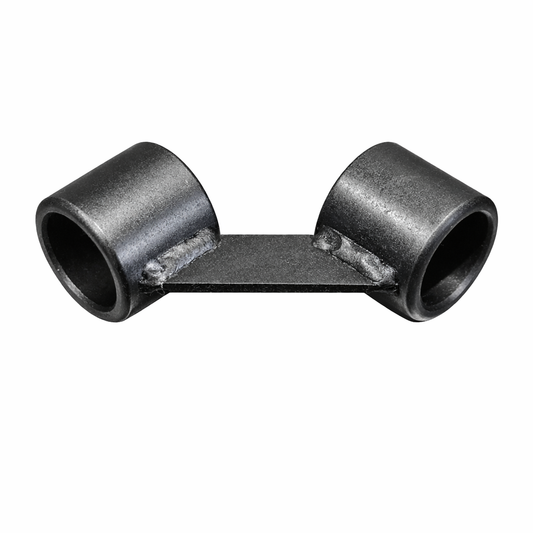

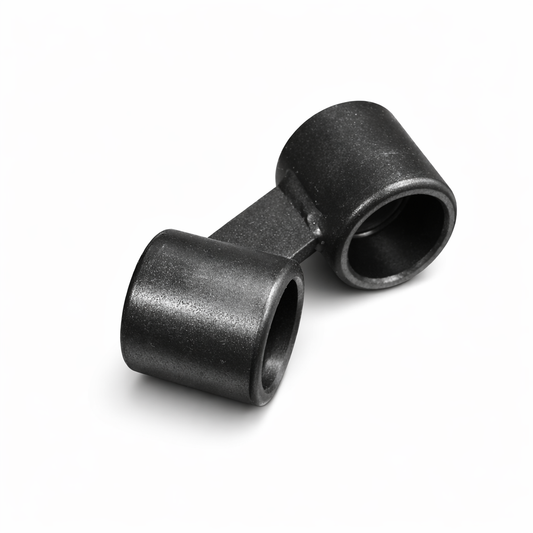

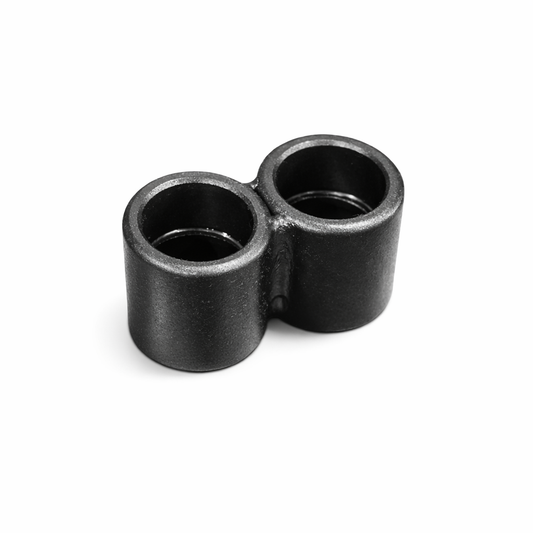

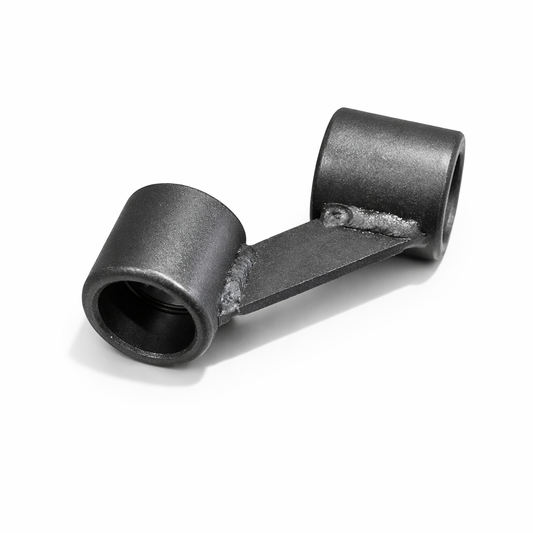

Die enthaltenen Rohrverbinder dienen zur Verbindung geeigneter Spannrohre. Je nach Ausführung ermöglichen sie parallele Verbindungen sowie Winkelverbindungen mit 45° oder 90°. Varianten mit Lasche bieten eine zusätzliche Befestigungsfläche für den jeweiligen Aufbau.

Rohrverbinder sind nicht mit Spann- oder Anschlagwinkeln gleichzusetzen. Für ihre Auswahl müssen Rohrdurchmesser, Verbindungsrichtung, Ausführung und vorgesehene Belastung geprüft werden. Verbindlich sind die technischen Angaben des jeweiligen Produkts.

Materialstärke und Abmessungen richtig auswählen

Die innerhalb der Kollektion angebotenen Winkel unterscheiden sich deutlich in Grösse und Materialstärke. Kleinere Anschlag-Spannwinkel eignen sich für kompakte Anlage- und Positionieraufgaben. Grössere Spannwinkel und U-Form-Elemente stellen zusätzliche Flächen für umfangreichere Aufbauten bereit.

Eine grössere Ausführung ist nicht automatisch für jede Anwendung besser geeignet. Entscheidend sind die verfügbare Arbeitsfläche, die Werkstückabmessungen, die gewünschte Position, das Gewicht der Komponenten und die tatsächlich auftretenden Kräfte.

Rundlöcher und Langlöcher unterscheiden

Rundlöcher stellen feste Befestigungspositionen für geeignete D28-Bolzen bereit. Langlöcher ermöglichen eine begrenzte Verschiebung oder Ausrichtung, bevor die Verbindung fixiert wird. Welche Lochanordnung sinnvoll ist, hängt davon ab, ob ein fester Bezugspunkt oder ein variabler Verstellweg benötigt wird.

Auch bei einem passenden 28-mm-Lochsystem müssen Bolzenlänge, Materialstärke und Gesamtdicke der verbundenen Komponenten geprüft werden. Die Systembezeichnung D28 bestätigt den Lochdurchmesser, aber nicht automatisch jede weitere technische Kompatibilität.

Den passenden Winkel D28 auswählen

• Aufgabe bestimmen: zwischen Anschlagen, Positionieren, Verlängern und Verbinden unterscheiden
• Bauform wählen: Spannwinkel, Anschlag-Spannwinkel, U-Form-Winkel oder Rohrverbinder vergleichen
• Abmessungen prüfen: Länge, Höhe, Breite und verfügbare Einbaufläche berücksichtigen
• Materialstärke vergleichen: Ausführung passend zu Aufbau und Anwendung auswählen
• Lochanordnung kontrollieren: Rundlöcher und Langlöcher entsprechend der benötigten Verstellbarkeit wählen
• Lieferzustand beachten: zwischen fertigen Komponenten und Bausätzen zum Selbstschweissen unterscheiden
• Lieferumfang prüfen: kontrollieren, ob ein Einzelteil, ein Links-rechts-Set oder ein mehrteiliges Set angeboten wird

Weitere Komponenten für das System 28

Die vollständige Auswahl an Spann-, Positionier- und Befestigungskomponenten finden Sie unter Werkzeuge D28. Passende Befestigungselemente sind unter Bolzen D28 und geeignete Spannwerkzeuge unter Zwingen D28 zusammengefasst.

Geeignete Arbeitsflächen finden Sie unter Schweisstische D28. Die übergeordnete Übersicht über Tische, Lochplatten, Werkzeuge und Sets ist unter System 28 verfügbar.

FAQ zu Winkeln D28

Welche Produkte enthält die Kollektion Winkel D28?

Die aktive Kollektion umfasst Spannwinkel, Anschlag-Spannwinkel, Winkelsets, U-Form-Winkel und Rohrverbinder für unterschiedliche Positionier-, Anschlag-, Verbindungs- und 3D-Aufbauten im System 28.

Wofür werden Spannwinkel D28 eingesetzt?

Spannwinkel stellen rechtwinklige Anlage- und Positionierflächen bereit. Sie können bei Rahmenkonstruktionen, Schweissarbeiten und wiederkehrenden Vorrichtungsaufbauten eingesetzt werden.

Was unterscheidet einen Spannwinkel von einem U-Form-Winkel?

Ein klassischer Spannwinkel stellt hauptsächlich rechtwinklige Anlageflächen bereit. Ein U-Form-Winkel besitzt mehrere verbundene Flächen und kann zusätzlich als Tischverlängerung, seitliches Aufbauelement oder Modulverbinder verwendet werden.

Passen alle Winkel D28 auf jeden Schweisstisch mit 28-mm-Lochsystem?

Nicht automatisch. Neben dem Lochdurchmesser müssen Materialstärke, Lochanordnung, Bolzenlänge, Abmessungen, Gewicht und verfügbare Einbaufläche mit dem geplanten Aufbau abgestimmt werden.

Wo werden die Winkel D28 dieser Kollektion hergestellt?

Die Kollektion enthält Produkte aus deutscher und internationaler Fertigung. Werkzeuge aus Premiumstahl mit ausdrücklich angegebener „PREMIUM-Oberfläche“ werden ausschliesslich in Deutschland gefertigt und verarbeitet. Weitere Winkel, Winkelsets und Rohrverbinder stammen aus internationaler Produktion.
