System 16

System 16 für präzise Schweiss-, Spann- und Montagearbeiten: D16 Schweisstische, Lochplatten, Bolzen, Zwingen, Anschläge, Winkel und Sets in einer Übersicht.

146 Produkte

System 16 für Schweisstische, Lochplatten und professionelle Spanntechnik

Das System 16 verbindet Schweisstische und Lochplatten mit passenden Spann-, Befestigungs- und Positionierwerkzeugen für das 16-mm-Lochsystem. Die Kollektion bietet eine zentrale Übersicht über D16 Schweisstische, modulare Arbeitsflächen, Bolzen, Zwingen, Anschläge, Spannwinkel, Tischerweiterungen und komplette Werkzeugsets.

D16 eignet sich besonders für präzise und flexible Schweiss-, Montage-, Ausricht- und Vorrichtungsarbeiten. Durch die kompakteren Systembohrungen stehen zahlreiche Positionierungsmöglichkeiten für kleinere bis mittlere Werkstücke, Rahmen, Profile und wechselnde Bauteilgeometrien zur Verfügung.

Herkunft und Verarbeitung im System 16

Schweisstische der Serien PREMIUM, Work-Pro, WORK, ECO und SMART werden in Deutschland und der Schweiz gefertigt. Werkzeugwagen sowie Werkzeuge aus Premiumstahl mit „PREMIUM-Oberfläche“ werden ausschliesslich in Deutschland gefertigt und verarbeitet. Produkte der PROFI-Serie werden bei ausgewählten internationalen Fertigungspartnern hergestellt.

D16 Schweisstische für unterschiedliche Einsatzbereiche

Die Schweisstische im System 16 unterscheiden sich je nach Serie hinsichtlich Tischgrösse, Materialstärke, Seitenhöhe, Oberfläche, Lochraster und Ausführung. Dadurch kann der Arbeitsplatz passend zur verfügbaren Fläche, zu den typischen Werkstücken und zur vorgesehenen Belastung ausgewählt werden.

  • SMART: kompakte Einstiegslösungen für kleinere Arbeitsbereiche und flexible Werkstattaufgaben
  • ECO: wirtschaftliche Schweisstische für Werkstatt, Montage und Ausbildung
  • WORK: stabile Systemarbeitsplätze für regelmässige Schweiss- und Montagearbeiten
  • Work-Pro: 12-mm-Tischplattformen mit Raster oder Diagonalraster sowie als Bausatz oder geschweisste Ausführung
  • PREMIUM: umfangreiche Auswahl an Abmessungen, Materialstärken und Konfigurationsmöglichkeiten
  • PROFI: plasmanitrierte Schweisstische und vorkonfigurierte Systeme für professionelle Anwendungen

Alle aktuell verfügbaren Tischserien und Ausführungen sind unter Schweisstische D16 zusammengefasst.

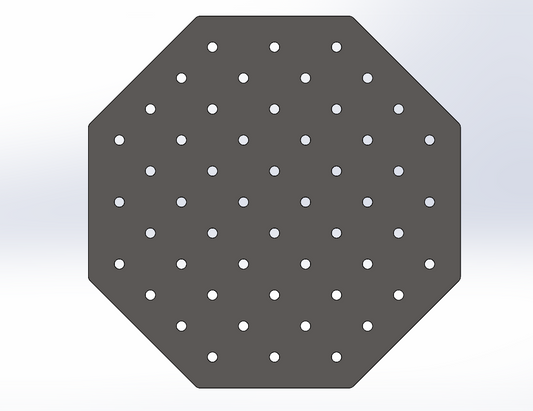

D16 Lochplatten als modulare Arbeitsfläche

Eine D16 Lochplatte kann als eigenständige Spannfläche, als Auflage für eine vorhandene Werkbank oder als Bestandteil einer individuellen Schweiss- und Montagevorrichtung eingesetzt werden. Das Lochsystem ermöglicht die wiederholbare Positionierung kompatibler Anschläge, Bolzen, Winkel und Zwingen.

Je nach Produkt stehen unterschiedliche Abmessungen, Materialstärken und Formen zur Auswahl. Das Sortiment umfasst rechteckige Lochplatten sowie spezielle Geometrien für kompakte Arbeitsplätze und individuelle Vorrichtungen. Die Materialstärke muss bei der Auswahl der passenden Bolzenlänge berücksichtigt werden.

Die vollständige Auswahl finden Sie unter Lochplatten D16.

Bolzen zur Befestigung und Positionierung

Bolzen stellen die Verbindung zwischen Schweisstisch beziehungsweise Lochplatte und dem eingesetzten Spannwerkzeug her. Das Sortiment umfasst unter anderem Kugelsperrbolzen, Anschlagbolzen und passende Bolzensets für unterschiedliche Materialkombinationen.

Die erforderliche Bolzenlänge richtet sich nach der gesamten Materialstärke aller miteinander verbundenen Komponenten. Tischplatte, Anschlag, Spannwinkel oder weitere Systemteile müssen gemeinsam berücksichtigt werden.

Passende Ausführungen finden Sie unter Bolzen D16.

Zwingen für kontrollierte Spannkraft

D16 Zwingen fixieren Werkstücke auf Schweisstischen und Lochplatten. Je nach Bauform, Spannbereich und Anwendung stehen Schraubzwingen, Rohrschraubzwingen, Ganzstahlzwingen und Schnellspanner zur Verfügung.

Bei der Auswahl sind der benötigte Spannbereich, die Werkstückgeometrie, die vorgesehene Spannrichtung und die Zugänglichkeit des Arbeitsbereichs entscheidend.

Die entsprechenden Produkte sind unter Zwingen D16 zusammengefasst.

Anschläge und Winkel für wiederholbare Aufbauten

Anschläge unterstützen das definierte Positionieren von Werkstücken. Rundlöcher ermöglichen feste Positionen, während Langlöcher zusätzliche Einstellmöglichkeiten bieten. Exzenterscheiben können zur stufenlosen Anlage und Feinpositionierung verwendet werden.

Spannwinkel und Anschlagwinkel ermöglichen rechtwinklige sowie dreidimensionale Aufbauten. Unterschiedliche Abmessungen, Materialstärken und Lochkombinationen unterstützen die Anpassung an Profile, Rahmen, Bleche und Baugruppen.

D16 Sets für Grundausstattung und Systemerweiterung

Werkzeugsets bündeln mehrere aufeinander abgestimmte Komponenten. Kleinere Bolzen-, Anschlag-, Zwingen- und Spannwinkelsets eignen sich für gezielte Erweiterungen. Umfangreichere PROFI Sets bieten eine breitere Auswahl an Werkzeugen für parallele und komplexere Spannaufbauten.

Ausgewählte Komplettlösungen kombinieren Schweisstische mit Spanntechnik oder Werkzeugsets. Grössere Ausstattungen können zusätzlich einen Werkzeugwagen für die geordnete Aufbewahrung der Komponenten enthalten.

Alle vorkonfigurierten Werkzeug- und Systemkombinationen finden Sie unter Sets D16.

So wird die passende D16 Ausstattung ausgewählt

  • Arbeitsfläche: Tischgrösse oder Lochplattenabmessung entsprechend den typischen Werkstücken auswählen
  • Materialstärke: Belastung, Eigengewicht und benötigte Bolzenlänge berücksichtigen
  • Lochraster: reguläres Raster für klar strukturierte Aufbauten oder Diagonalraster für zusätzliche Positionierungsmöglichkeiten
  • Spanntechnik: Zwingen, Anschläge und Winkel nach Werkstückgeometrie und Spannrichtung auswählen
  • Lieferumfang: bei Tischen und Sets prüfen, welche Beine, Werkzeuge, Bolzen oder Wagen enthalten sind

Einzelne Werkzeuge für die gezielte Erweiterung sind unter Werkzeuge D16 verfügbar. Für grössere Werkstücke, robustere Vorrichtungen und Anwendungen mit höheren Spannkräften steht ergänzend das System 28 zur Verfügung.

FAQ zum System 16

Was bedeutet D16 beziehungsweise System 16?

D16 bezeichnet ein Schweisstisch- und Spannsystem mit Systembohrungen von 16 mm Durchmesser. Schweisstische, Lochplatten, Bolzen und Spannwerkzeuge müssen für dieses Lochsystem ausgelegt sein.

Ist ein D16 Schweisstisch oder eine D16 Lochplatte sinnvoller?

Ein kompletter Schweisstisch bietet einen eigenständigen Arbeitsplatz mit Tischplattform, Seitenflächen und Beinen. Eine Lochplatte eignet sich für die Erweiterung einer vorhandenen Werkbank oder den Aufbau einer individuellen Spann- und Montagefläche.

Wann sollte System 16 statt System 28 gewählt werden?

System 16 eignet sich besonders für kompaktere Werkstücke, flexible Spannaufbauten und präzise Positionierarbeiten. System 28 wird häufiger für grössere und schwerere Bauteile, robuste Vorrichtungen und Anwendungen mit höheren Spannkräften gewählt.

Sind D16-Produkte verschiedener Hersteller automatisch kompatibel?

Der gemeinsame Lochdurchmesser ist eine wichtige Voraussetzung, garantiert jedoch nicht jede Kombination. Zusätzlich müssen Materialstärke, Bolzenlänge, Spannbereich, Bauteilgeometrie und Fertigungstoleranzen geprüft werden.

Bestehen alle Produkte im System 16 aus Premiumstahl?

Nein. Material, Oberfläche und Herstellungsart unterscheiden sich je nach Produktlinie. Werkzeuge aus Premiumstahl sind ausdrücklich mit „PREMIUM-Oberfläche“ gekennzeichnet. Verbindlich sind die technischen Angaben auf der jeweiligen Produktseite.
