Kategorie: Werkzeuge D16 für Schweisstische und Lochplatten

Werkzeuge D16 für Schweisstische und Lochplatten

Das Werkzeugprogramm D16 umfasst Spann-, Fixier-, Anschlag- und Positionierkomponenten für Schweisstische und Lochplatten mit 16-mm-Lochsystem. Die Kollektion bietet einzelne Werkzeuge, mehrteilige Sets und ergänzendes Zubehör für Schweiss-, Montage- und Vorrichtungsarbeiten.

Zum Sortiment gehören unter anderem Rohrschraubzwingen, Schnellspanner, Kugelsperrbolzen, Anschlag- und Absteckbolzen, Universal-Anschläge, Exzenterscheiben, Flachwinkel, Spannwinkel, U-Form-Winkel, Spannkubus, Rohrverbinder und unterschiedlich zusammengestellte Werkzeugsets. Die Produkte unterscheiden sich hinsichtlich Funktion, Geometrie, Materialstärke, Oberfläche, Lieferzustand und Lieferumfang.

Zwingen für unterschiedliche Spannaufgaben

Rohrschraubzwingen D16 werden über geeignete Systembohrungen auf dem Schweisstisch oder der Lochplatte positioniert. Je nach Ausführung wirken sie senkrecht, schräg oder seitlich auf das Werkstück. Dadurch lassen sich Bauteile für Schweiss-, Montage- und Ausrichtarbeiten fixieren.

Schnellspanner unterstützen wiederkehrende Spannvorgänge, bei denen Werkstücke zügig eingelegt, fixiert und wieder gelöst werden sollen. Allgemeine Ganzstahl-Schraubzwingen können ebenfalls bei geeigneten Aufbauten eingesetzt werden, sind aber nicht allein aufgrund ihrer Aufnahme in dieser Kollektion automatisch D16-Systemwerkzeuge.

Vor der Auswahl müssen Spannrichtung, Spannweite, Ausladung, Aufnahme, Werkstückgeometrie und benötigte Spannkraft geprüft werden. Die Systembezeichnung D16 beschreibt das vorgesehene Lochsystem, ersetzt jedoch nicht den Vergleich der technischen Produktdaten.

Kugelsperrbolzen, Anschlagbolzen und Absteckbolzen

Kugelsperrbolzen dienen der schnellen Verbindung geeigneter Werkzeuge mit Schweisstisch oder Lochplatte. Der Spannmechanismus ermöglicht das Fixieren und Lösen der Komponenten ohne eine klassische Schraubverbindung.

Anschlag- und Absteckbolzen stellen definierte Positionier- beziehungsweise Anschlagpunkte bereit. Sie können zum Ausrichten von Werkstücken, zum Abstecken wiederkehrender Positionen oder zur Verbindung geeigneter Systemkomponenten verwendet werden.

Nicht jeder D16-Bolzen passt zu jeder Kombination aus Tischplatte, Lochplatte und Werkzeug. Neben dem Durchmesser müssen insbesondere Bolzenlänge, Klemmbereich, Materialstärke und Gesamtdicke der verbundenen Komponenten berücksichtigt werden.

Universal-Anschläge und Exzenterscheiben

Universal-Anschläge unterstützen die Positionierung und Ausrichtung von Werkstücken auf der Arbeitsfläche. Varianten mit Rundlöchern bieten definierte Befestigungspunkte. Langlöcher ermöglichen dagegen eine begrenzte Verschiebung und Feinpositionierung vor dem Fixieren.

Die verfügbaren Anschläge unterscheiden sich hinsichtlich Länge, Breite, Materialstärke und Anordnung der Rund- und Langlöcher. Kompakte Anschläge eignen sich für kleinere Bezugspunkte, während längere Ausführungen grössere Anlageflächen oder mehrere Befestigungsmöglichkeiten bereitstellen.

Exzenterscheiben können als kompakte, drehbare Anschlag- und Positionierelemente eingesetzt werden. Durch das versetzte Loch verändert sich beim Drehen der wirksame Abstand zum Werkstück. Die Scheibe muss anschliessend mit einem geeigneten Bolzen sicher fixiert werden.

Flachwinkel, Spannwinkel und U-Form-Winkel

Flachwinkel stellen rechtwinklig angeordnete Anschlagflächen auf der Tisch- oder Lochplattenebene bereit. Sie eignen sich beispielsweise zum Positionieren von Profilen, Rahmen und anderen Bauteilen, die in einem definierten Winkel zueinander ausgerichtet werden sollen.

Spannwinkel erweitern den Aufbau um vertikale oder seitliche Anlageflächen. Je nach Bauform können sie für rechtwinklige Konstruktionen, erhöhte Positionierungen, seitliche Aufbauten oder wiederkehrende Vorrichtungen eingesetzt werden. Links- und Rechtsausführungen ermöglichen spiegelbildliche beziehungsweise symmetrische Konstruktionen.

U-Form-Winkel besitzen mehrere verbundene, gelochte Flächen und können zusätzliche Spann- und Bezugsebenen bereitstellen. Sie eignen sich unter anderem für Tischverlängerungen und räumliche 3D-Aufbauten. Abmessung, Materialstärke, Lochanordnung und Gewicht müssen zum geplanten Aufbau passen.

Einige Winkel werden als Bausatz zum Selbstschweissen angeboten. Bei diesen Produkten müssen die Einzelteile vor der Verwendung korrekt ausgerichtet und fachgerecht verschweisst werden. Der genaue Lieferzustand ist auf der jeweiligen Produktseite angegeben.

Spannkubus und weitere 3D-Aufbauelemente

Spannkubus und Magic Cube Prisma stellen zusätzliche gelochte Flächen für räumliche Aufbauten bereit. Damit können geeignete Werkstücke und Systemkomponenten seitlich, vertikal oder erhöht zur eigentlichen Arbeitsfläche positioniert werden.

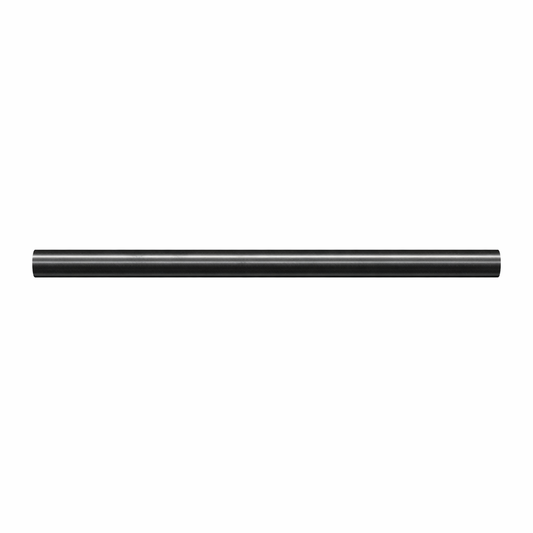

Rohrverbinder ermöglichen die Verbindung geeigneter Spannrohre. Je nach Ausführung stehen parallele Verbindungen sowie Winkelverbindungen mit 45° oder 90° zur Verfügung. Varianten mit Lasche besitzen eine zusätzliche Befestigungsfläche.

Diese Komponenten sind trotz ihrer Zuordnung zum System 16 nicht beliebig miteinander austauschbar. Für die Auswahl sind Geometrie, Rohrdurchmesser, Lochanordnung, Materialstärke, Befestigung und vorgesehene Belastung massgeblich.

Einzelwerkzeuge oder D16-Werkzeugset auswählen

Einzelwerkzeuge eignen sich, wenn ein bestehender Arbeitsplatz gezielt ergänzt oder ein bestimmtes Spannproblem gelöst werden soll. So können beispielsweise zusätzliche Bolzen, Anschläge oder Zwingen passend zu den häufig bearbeiteten Werkstücken zusammengestellt werden.

Mehrteilige Sets bieten eine vorbereitete Auswahl unterschiedlicher Spann-, Fixier- und Positionierkomponenten. Die Kollektion enthält kleinere Werkzeug- und Bolzensets sowie umfangreichere PROFI-Sets. Einzelne Ausführungen werden zusammen mit einem Werkzeugwagen angeboten.

Die reine Teilezahl erlaubt keinen vollständigen Qualitäts- oder Eignungsvergleich. Entscheidend ist, welche Werkzeugarten und Stückzahlen enthalten sind und ob diese zum vorhandenen Schweisstisch, zur Materialstärke und zu den typischen Arbeitsabläufen passen.

Das passende D16-Werkzeug auswählen

• Aufgabe bestimmen: zwischen Spannen, Fixieren, Positionieren, Anschlagen, Verbinden und räumlichem Aufbauen unterscheiden
• Werkzeugart wählen: Zwinge, Bolzen, Anschlag, Winkel, Aufbauelement oder Set passend zur Anwendung auswählen
• Materialstärke prüfen: Tischplatte, Lochplatte und verwendete Werkzeuge gemeinsam berücksichtigen
• Bolzenlänge kontrollieren: Klemmbereich und Gesamtdicke der verbundenen Komponenten vergleichen
• Geometrie abstimmen: Spannrichtung, Abmessungen, Lochanordnung und verfügbare Arbeitsfläche prüfen
• Oberfläche unterscheiden: „PREMIUM-Oberfläche“ nur bei Produkten annehmen, bei denen sie ausdrücklich angegeben ist
• Lieferzustand beachten: zwischen fertigen Werkzeugen und Bausätzen zum Montieren oder Selbstschweissen unterscheiden
• Lieferumfang vergleichen: Einzelprodukt, Paar, mehrteiliges Set und enthaltene Befestigungselemente kontrollieren

D16-Werkzeuge nach Produktgruppe entdecken

Geeignete Befestigungs- und Positionierelemente finden Sie unter Bolzen D16. Für unterschiedliche Spannrichtungen stehen unter Zwingen D16 Rohrschraubzwingen, Schnellspanner und weitere Spannwerkzeuge zur Auswahl.

Flache Positionier- und Anlageelemente sind unter Anschläge D16 zusammengefasst. Räumliche Aufbauelemente finden Sie unter Winkel D16. Ergänzende Werkstatthilfen sind unter Weiteres Zubehör D16 verfügbar.

Vorkonfigurierte Werkzeugzusammenstellungen finden Sie unter Sets D16. Passende Arbeitsflächen sind unter Schweisstische D16 und Lochplatten D16 zusammengefasst. Die vollständige Systemübersicht finden Sie unter System 16.

FAQ zu Werkzeugen D16

Welche Werkzeuge umfasst die Kollektion Werkzeuge D16?

Die Kollektion umfasst unter anderem Zwingen, Kugelsperrbolzen, Anschlag- und Absteckbolzen, Universal-Anschläge, Exzenterscheiben, Flachwinkel, Spannwinkel, U-Form-Winkel, Spannkubus, Rohrverbinder, Schnellspanner und mehrteilige Werkzeugsets.

Passen alle D16-Werkzeuge auf jeden Schweisstisch mit 16-mm-Lochsystem?

Nicht automatisch. Neben dem Lochdurchmesser müssen Materialstärke, Bolzenlänge, Klemmbereich, Lochanordnung, Abmessungen und verfügbare Einbaufläche mit dem geplanten Aufbau abgestimmt werden.

Was ist der Unterschied zwischen Rundloch und Langloch?

Ein Rundloch stellt einen definierten Befestigungspunkt bereit. Ein Langloch ermöglicht eine begrenzte Verschiebung und Ausrichtung, bevor das Werkzeug mit einem geeigneten Bolzen fixiert wird.

Sollte ich Einzelwerkzeuge oder ein komplettes D16-Set wählen?

Einzelwerkzeuge eignen sich zur gezielten Ergänzung eines vorhandenen Arbeitsplatzes. Ein Set ist sinnvoll, wenn mehrere aufeinander abgestimmte Werkzeugarten und Stückzahlen für unterschiedliche Spann- und Positionieraufgaben benötigt werden. Massgeblich ist der tatsächliche Lieferumfang, nicht allein die Teilezahl.

Wo werden die Werkzeuge D16 hergestellt?

Die Kollektion enthält Werkzeuge, Zubehör und Sets aus deutscher und internationaler Fertigung. Werkzeuge aus Premiumstahl mit ausdrücklich angegebener „PREMIUM-Oberfläche“ werden ausschliesslich in Deutschland gefertigt und verarbeitet. Produkte der PROFI-Serie sowie weitere Werkzeuge, Sets und Zubehörprodukte stammen aus internationaler Produktion.
