Industrie-Komplettsystem im 2.000-mm Standardformat – maximale Spannvielfalt & Organisation
Artikel-Nr.: 1000021 - EAN: 4262442715706
|
Hinweis: Abb. zeigt Werkzeugset mit 3D Schweißtisch PROFI Ø16 Plasmanitriert – 2000 × 1000 × 100 mm | 12 mm.
|

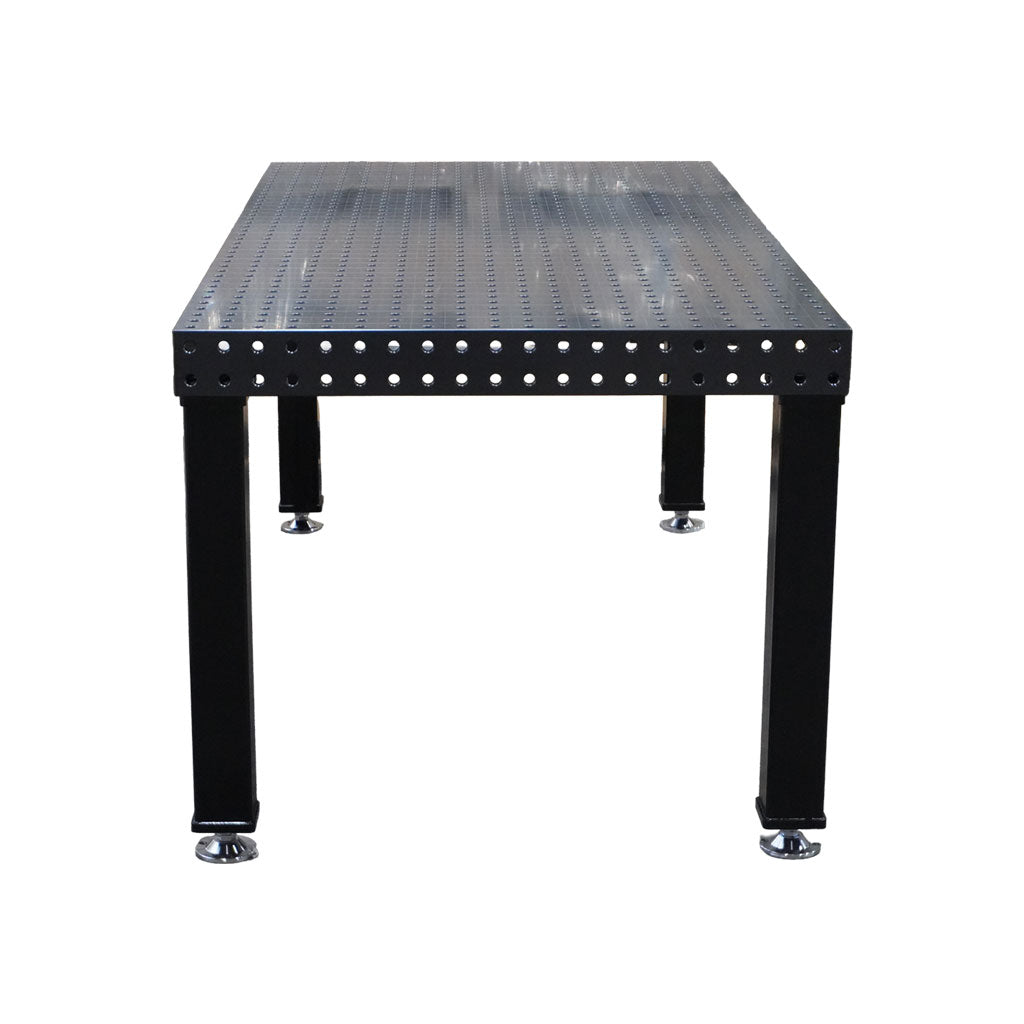

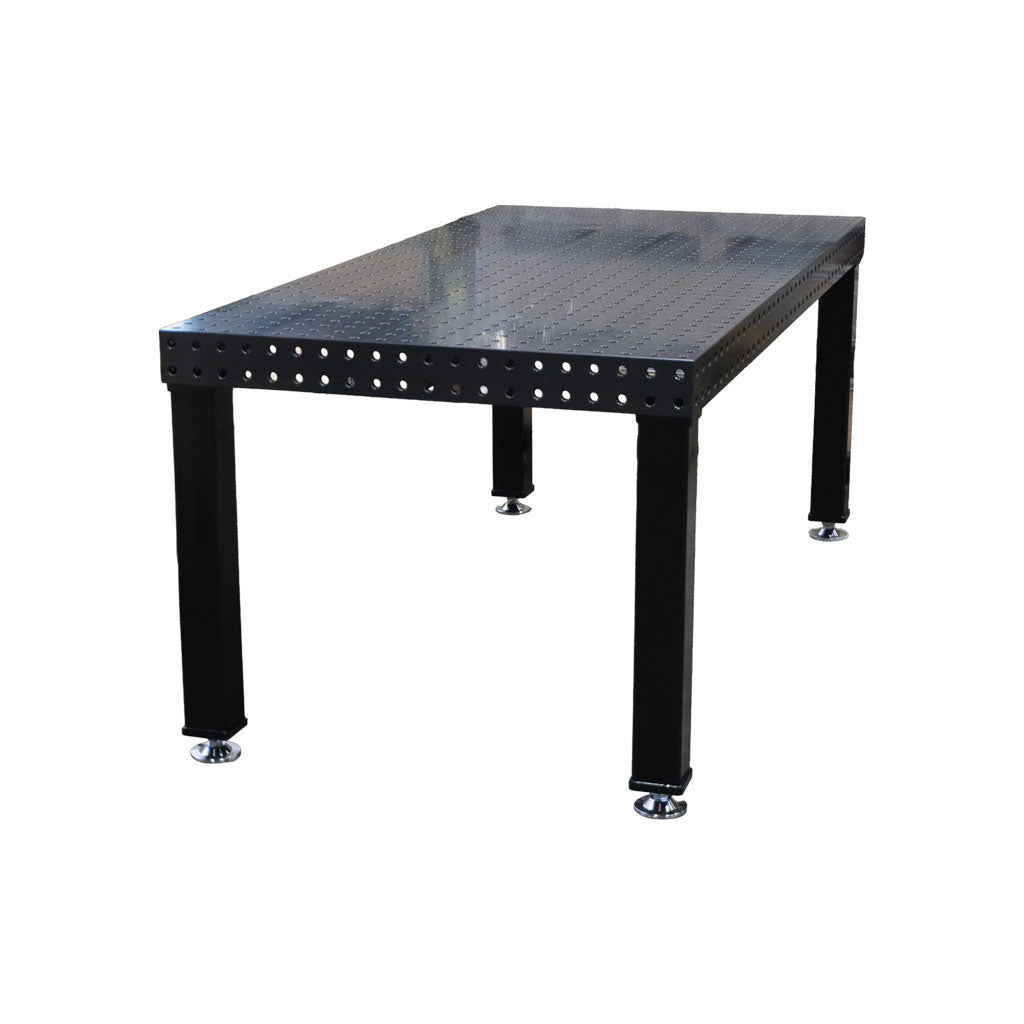

Der PROFI Ø16 Schweißtisch in 2000×1000 mm ist das ideale Standardformat für professionelle Werkstätten und industrielle Fertigung – mit hoher Stabilität, präziser Ebenheit und effizienter Flächennutzung.

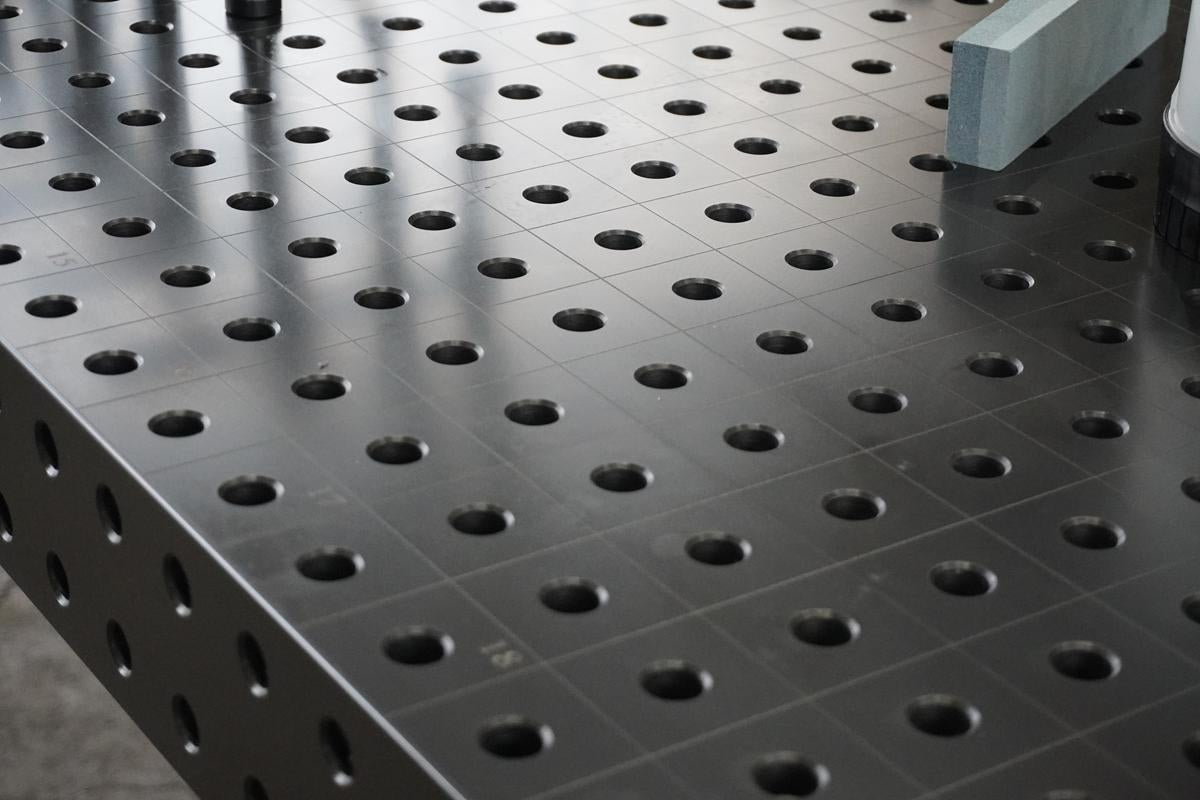

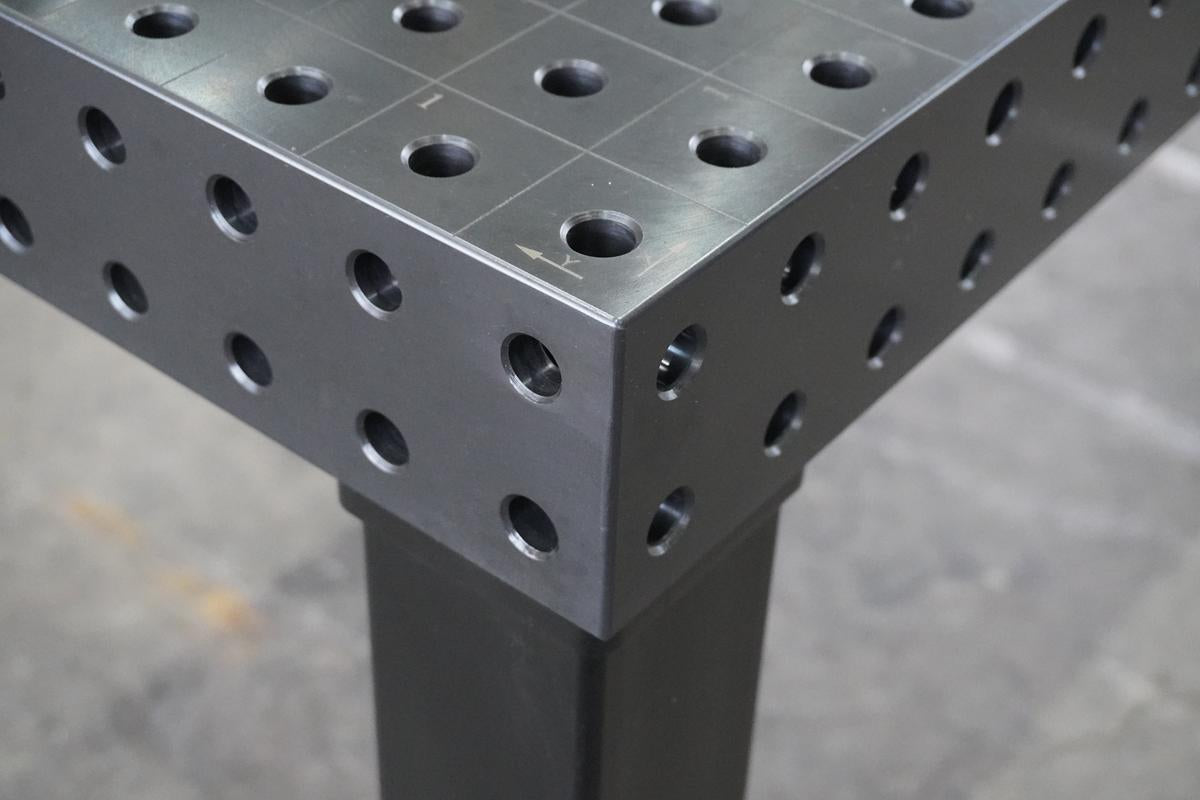

Die 12 mm starke S355 J2+N Stahlplatte, plasmanitriert und CNC-gefräst, bietet hohe Verschleißfestigkeit, Korrosionsschutz und dauerhaft präzise Aufspannbedingungen.

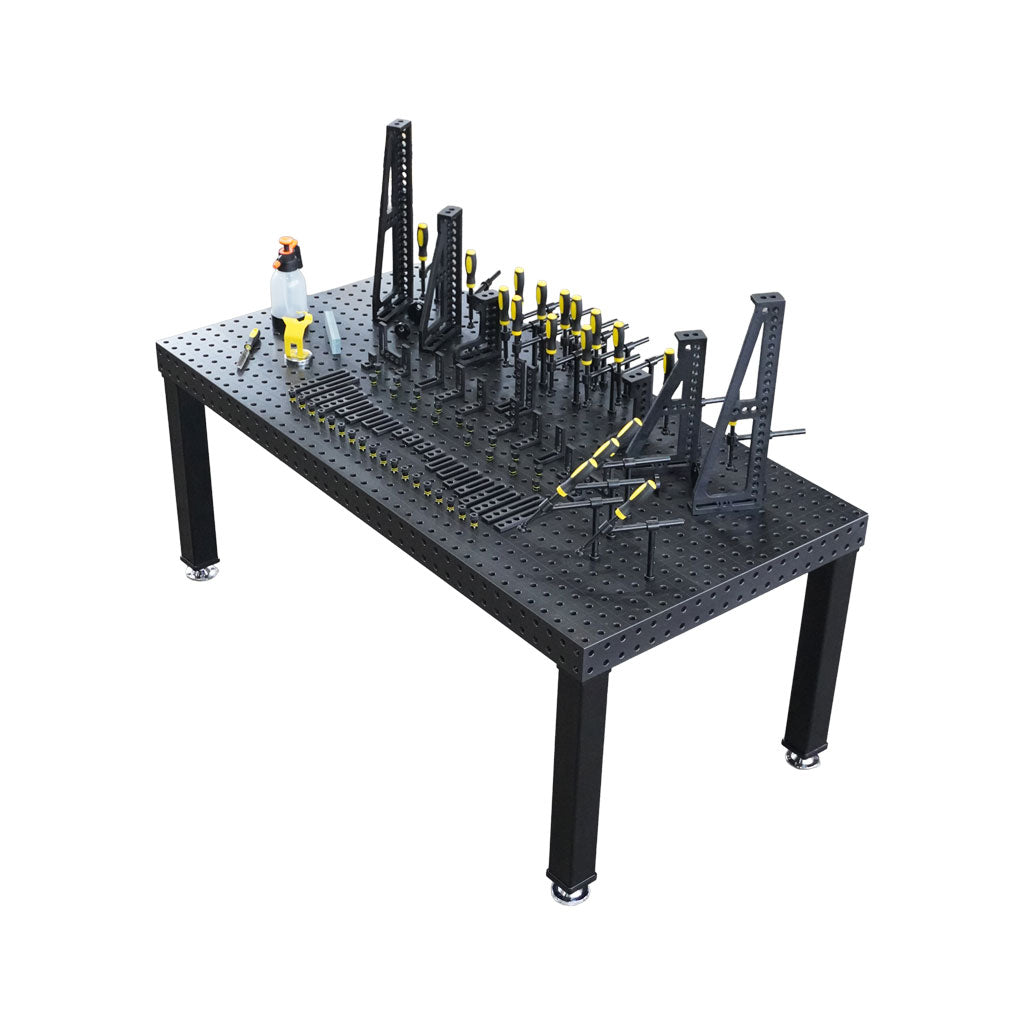

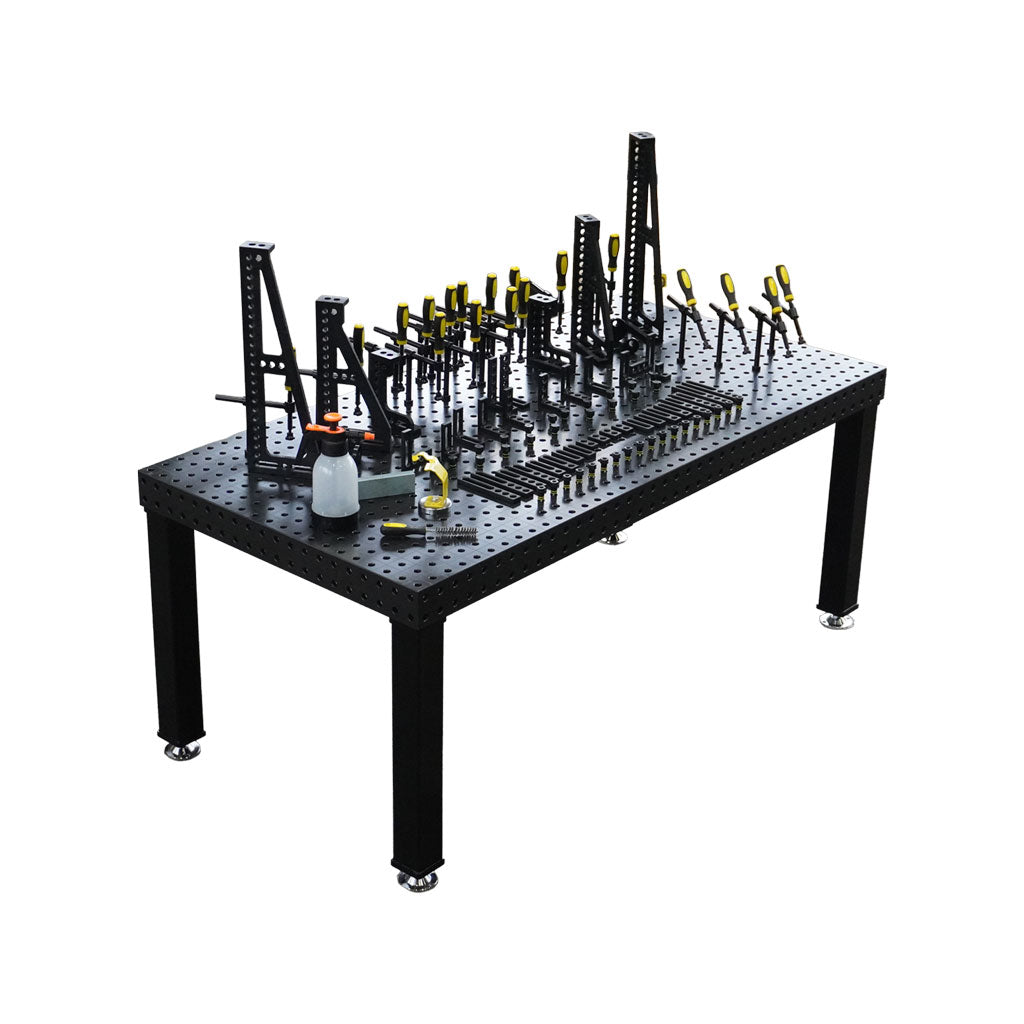

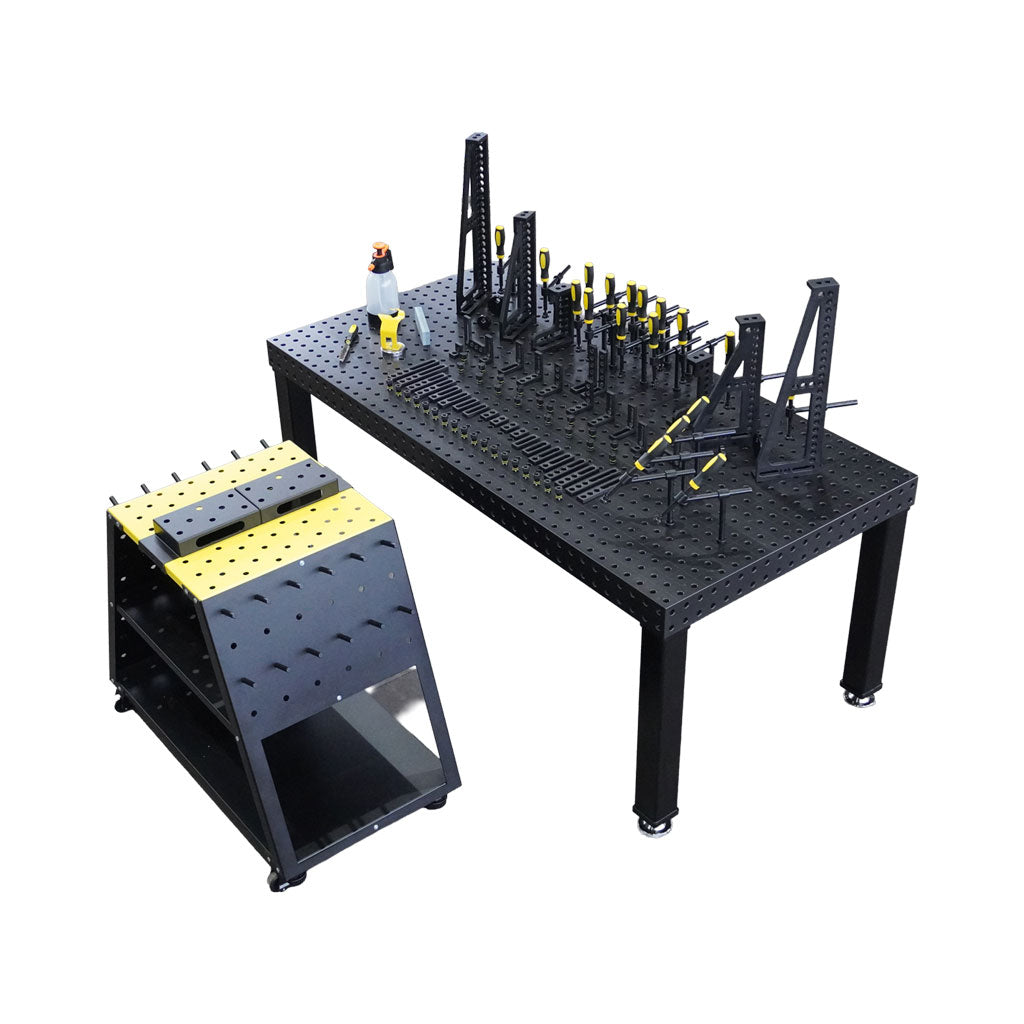

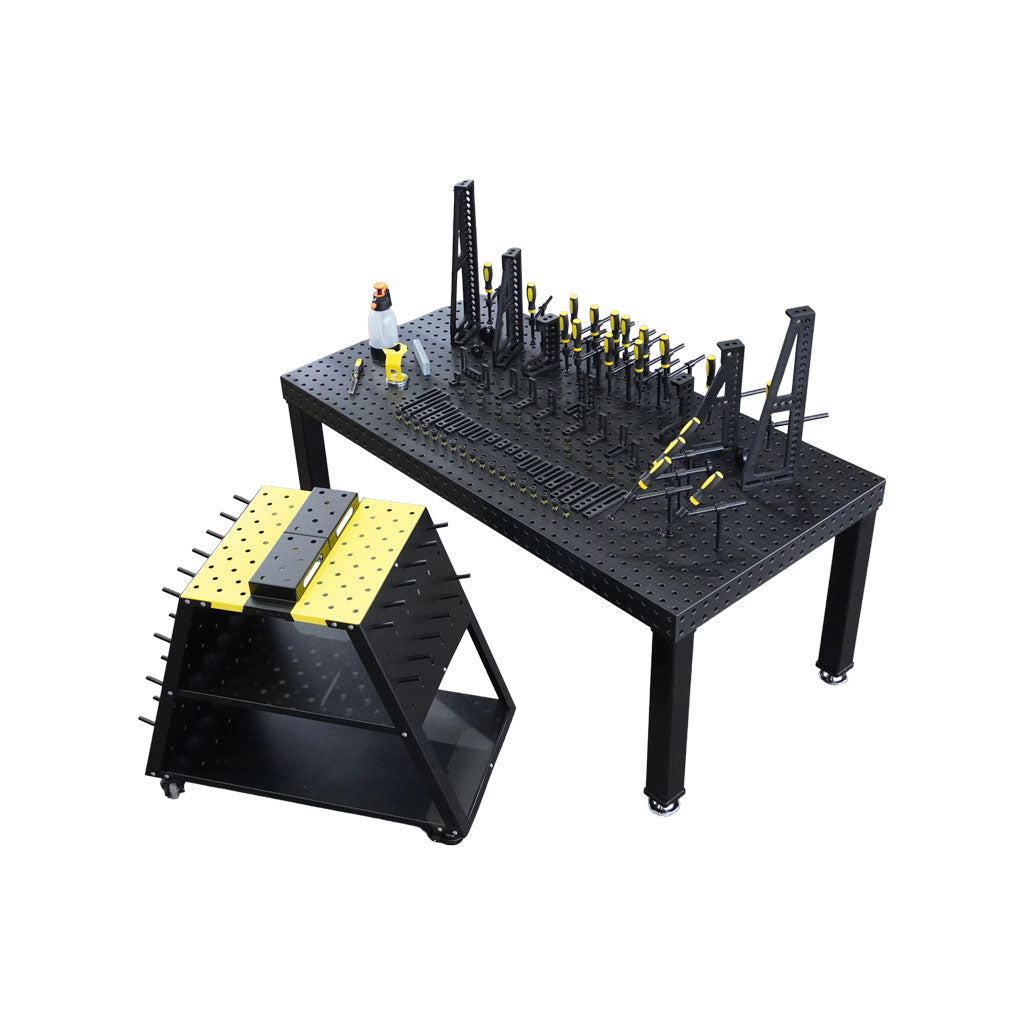

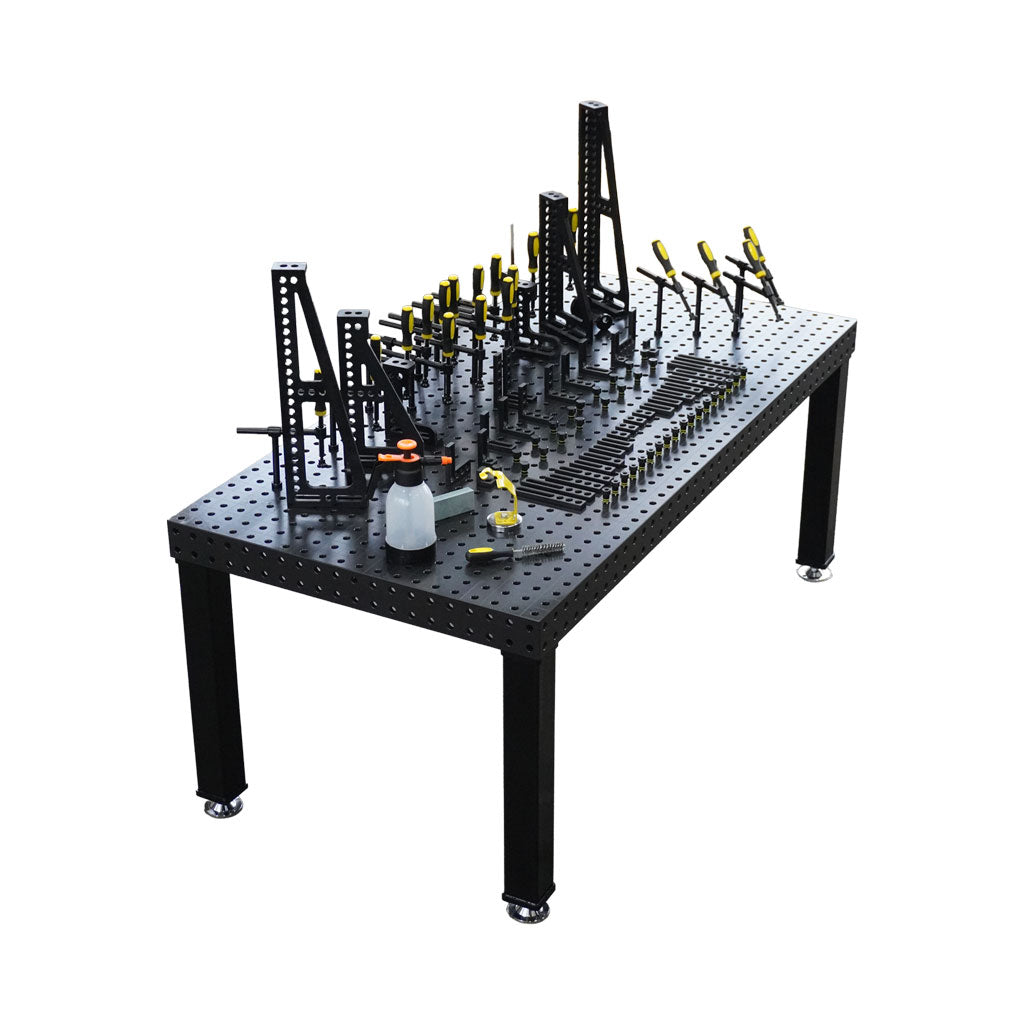

Mit dem 102-tlg. PROFI Komplettsystem inkl. Werkzeugwagen erhalten Sie eine strukturierte, sofort einsatzbereite System-16 Lösung für flexible Vorrichtungen im Ø16 / 50×50 mm Raster.
✅ Ihre Vorteile
✔ 2.000 mm Arbeitslänge – Standardformat für Industrie & Werkstatt
✔ 12 mm S355 J2+N – hohe Belastbarkeit & Formstabilität
✔ Plasmanitriert – abriebfest & korrosionsgeschützt
✔ CNC-gefräst – exakte Ebenheit für wiederholgenaue Aufspannung

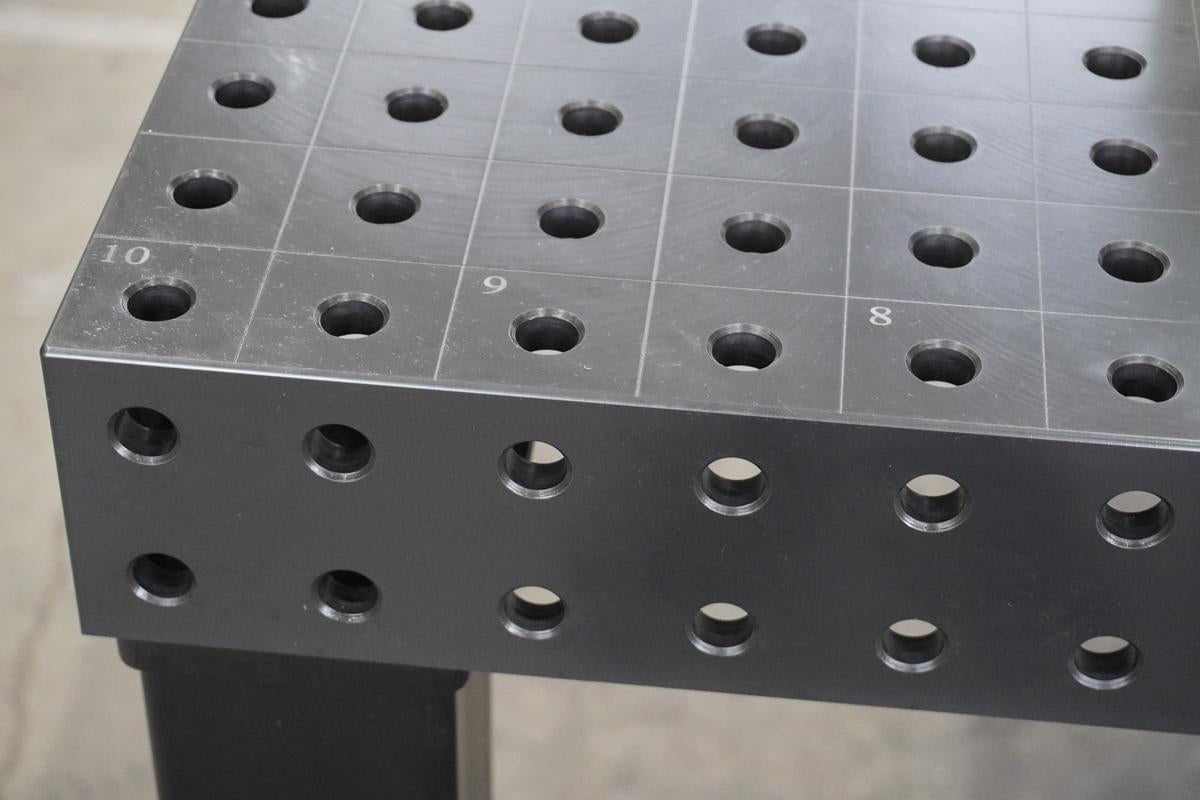

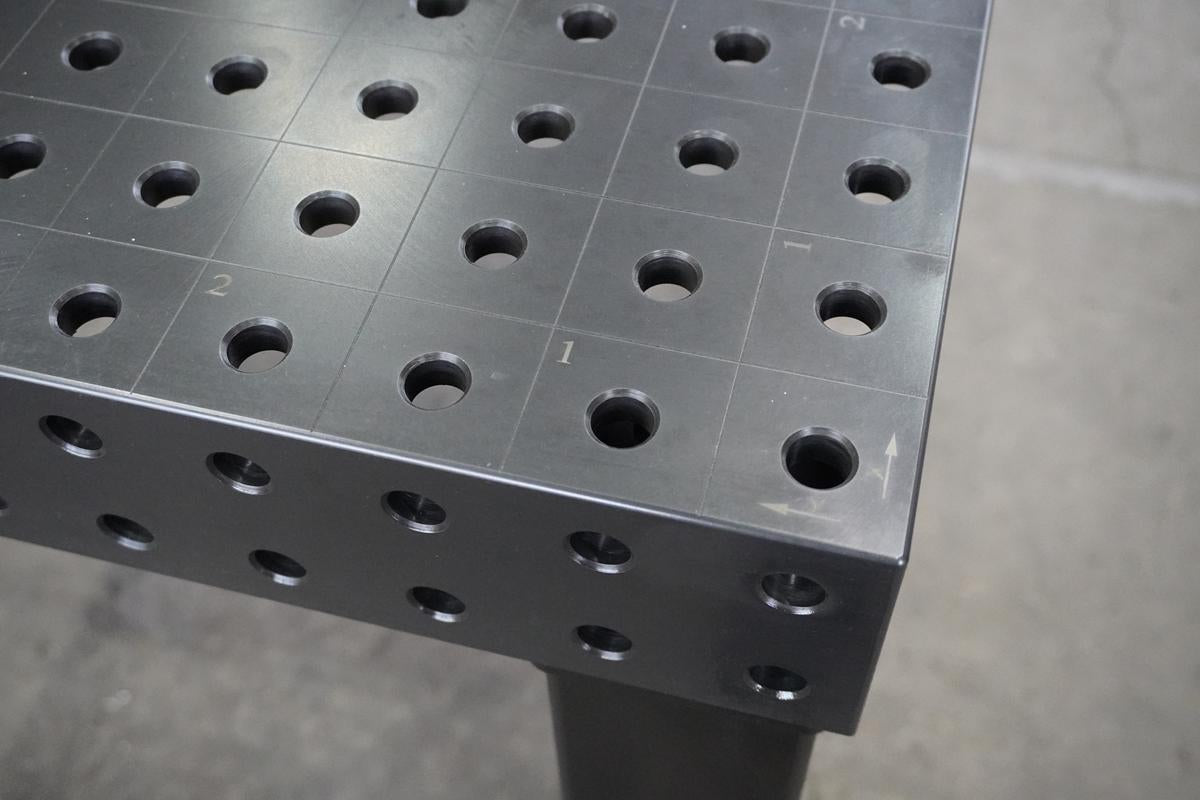

✔ Ø16 Bohrungen im 50×50 mm Raster (System 16)
✔ 102-tlg. Komplettausstattung + Werkzeugwagen für Ordnung & Geschwindigkeit
📦 Lieferumfang

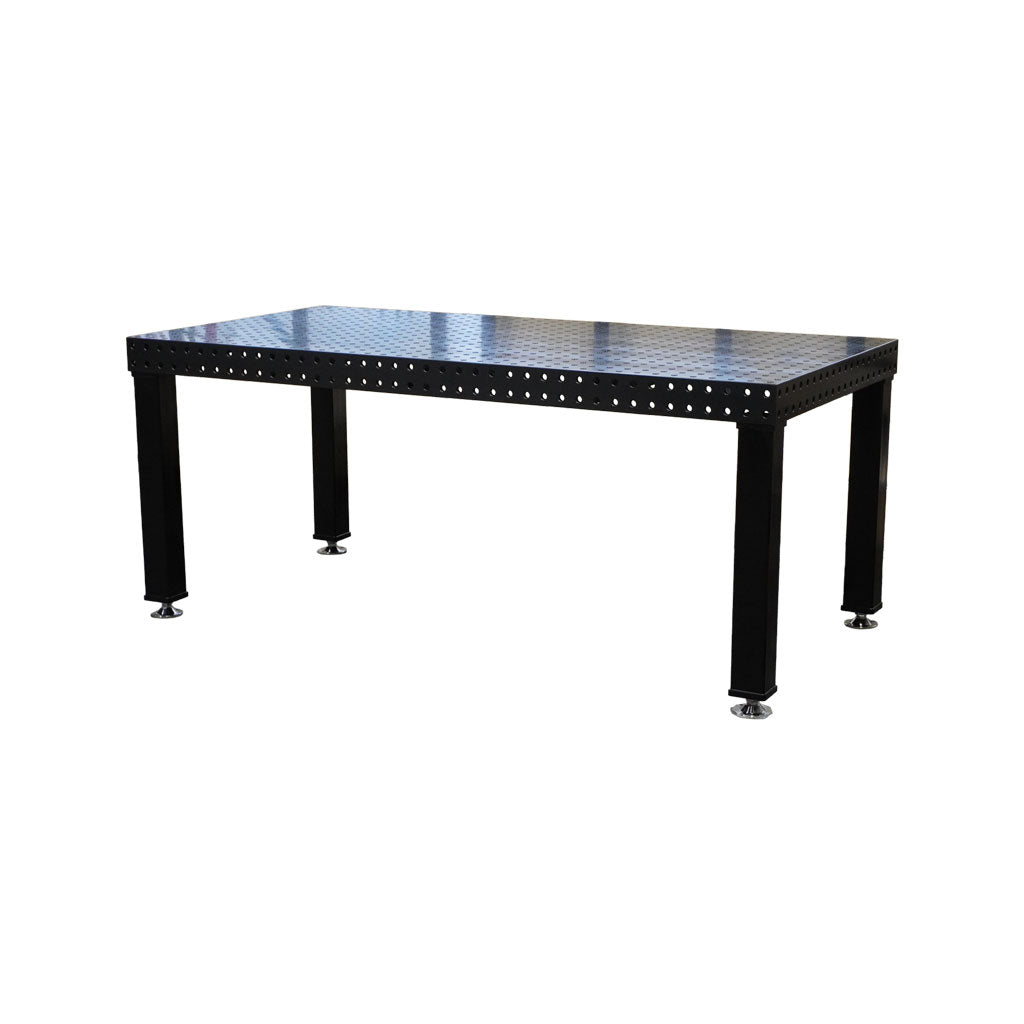

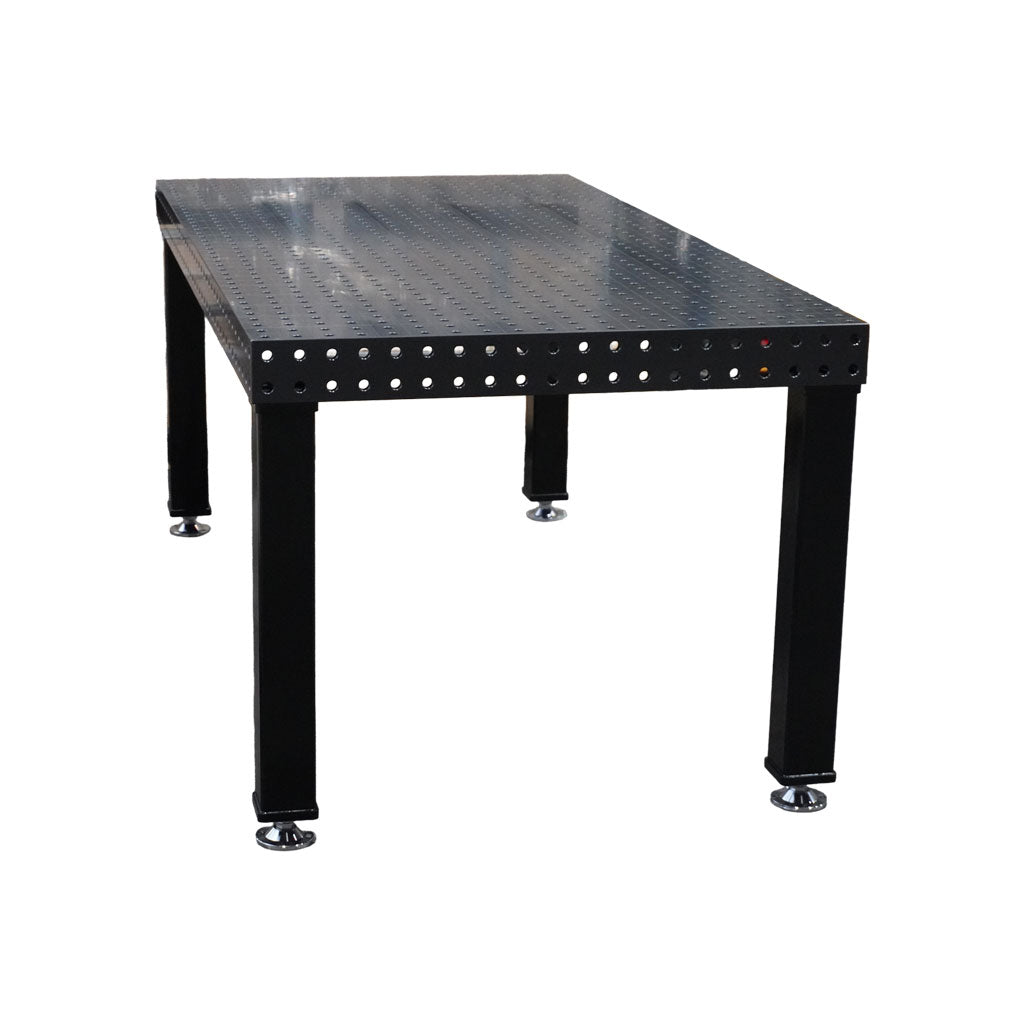

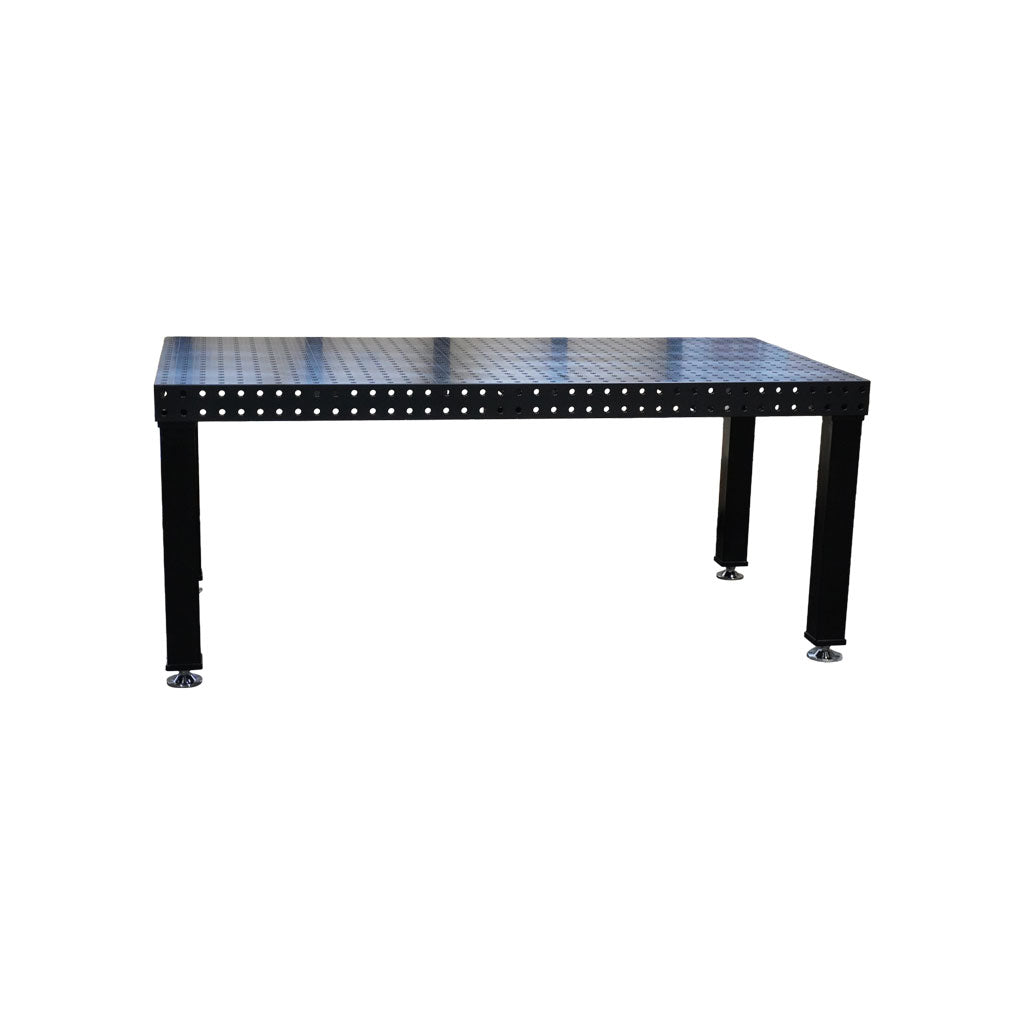

- 3D Schweißtisch PROFI Ø16 – 2000×1000×100 mm | 12 mm

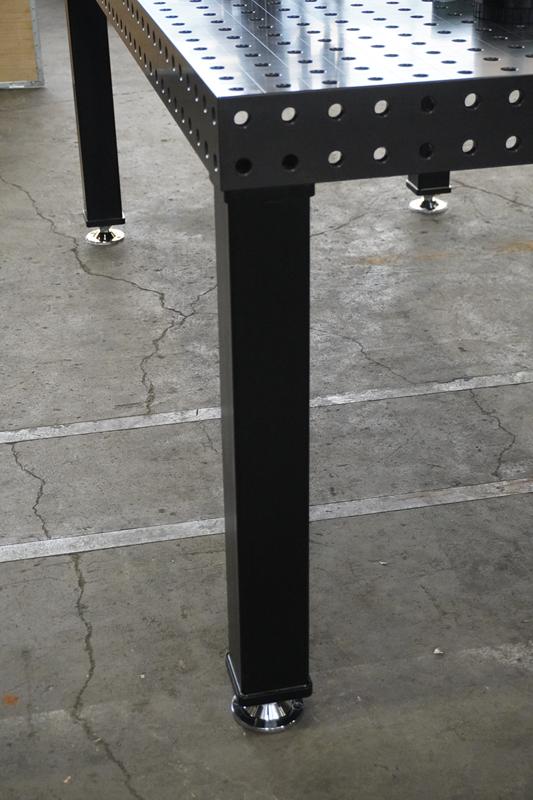

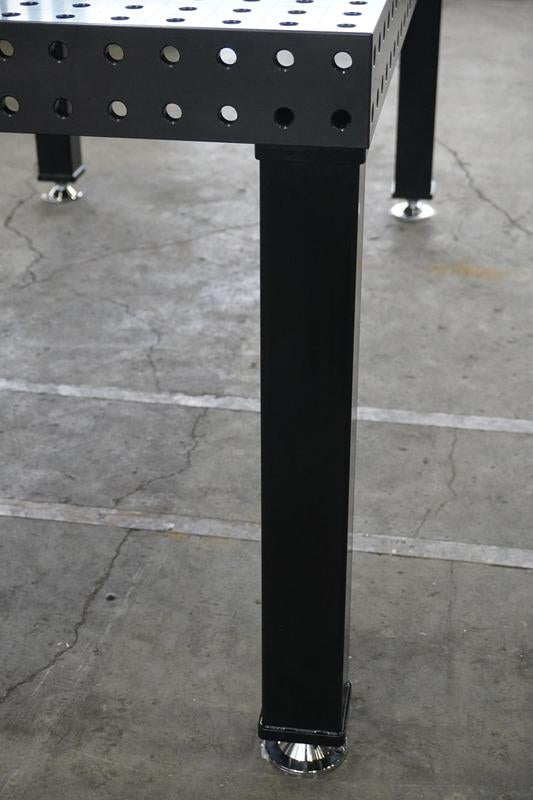

- 4 PROFI Tischbeine mit Stellfuß
- 102-tlg. PROFI Set D16×24 mm

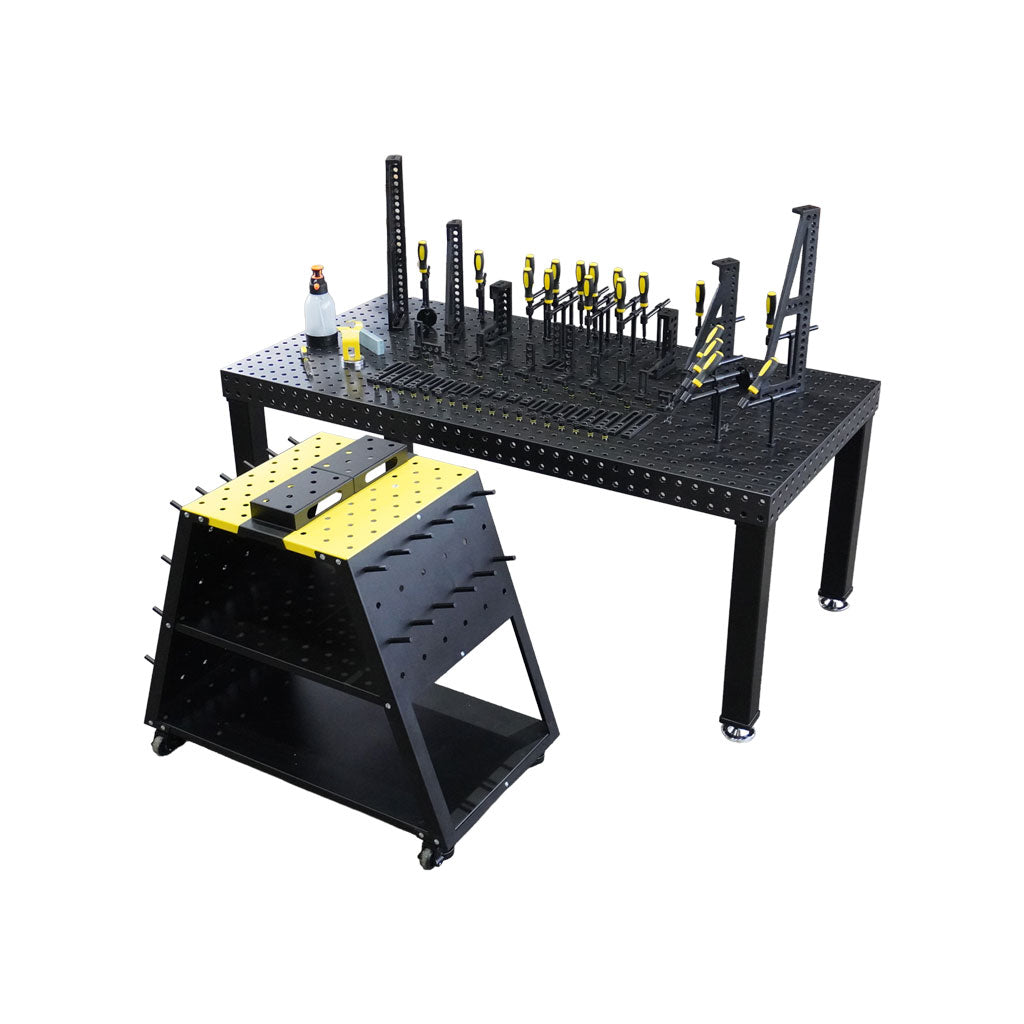

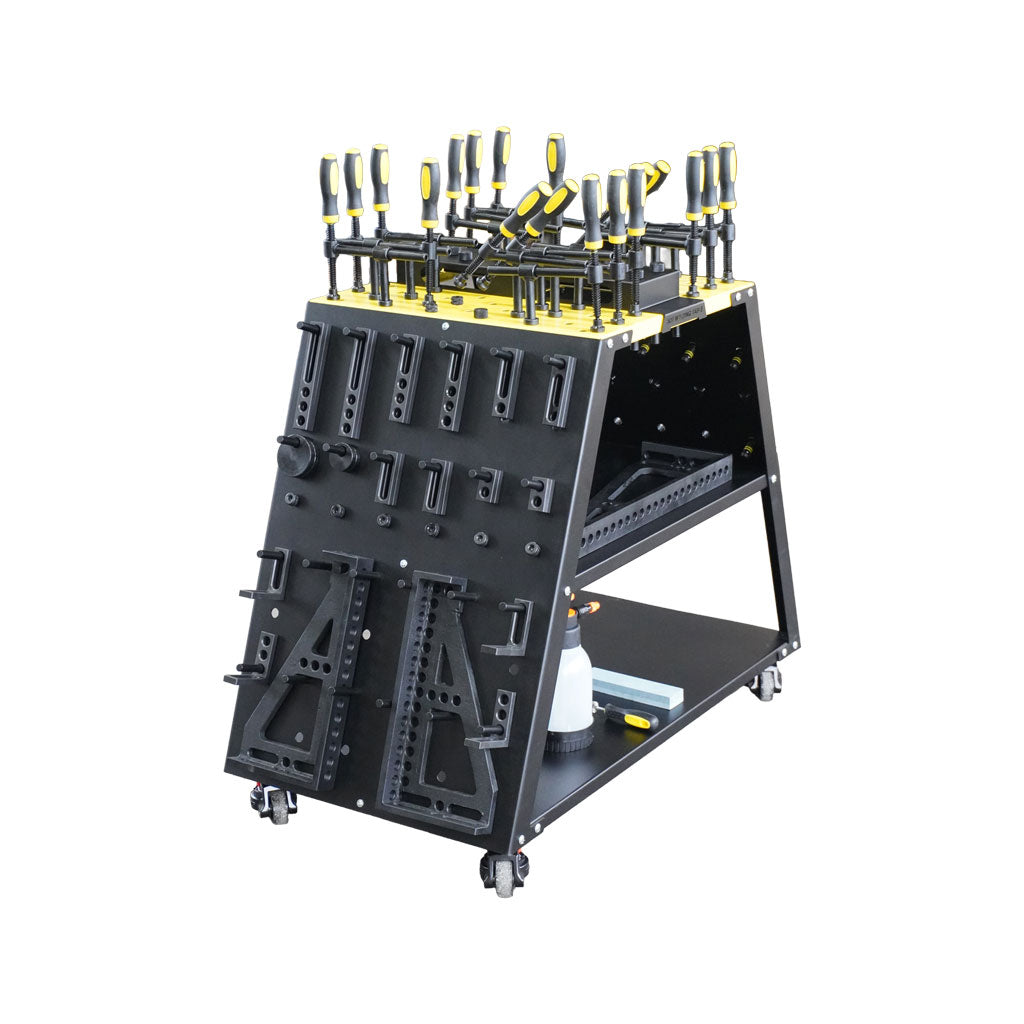

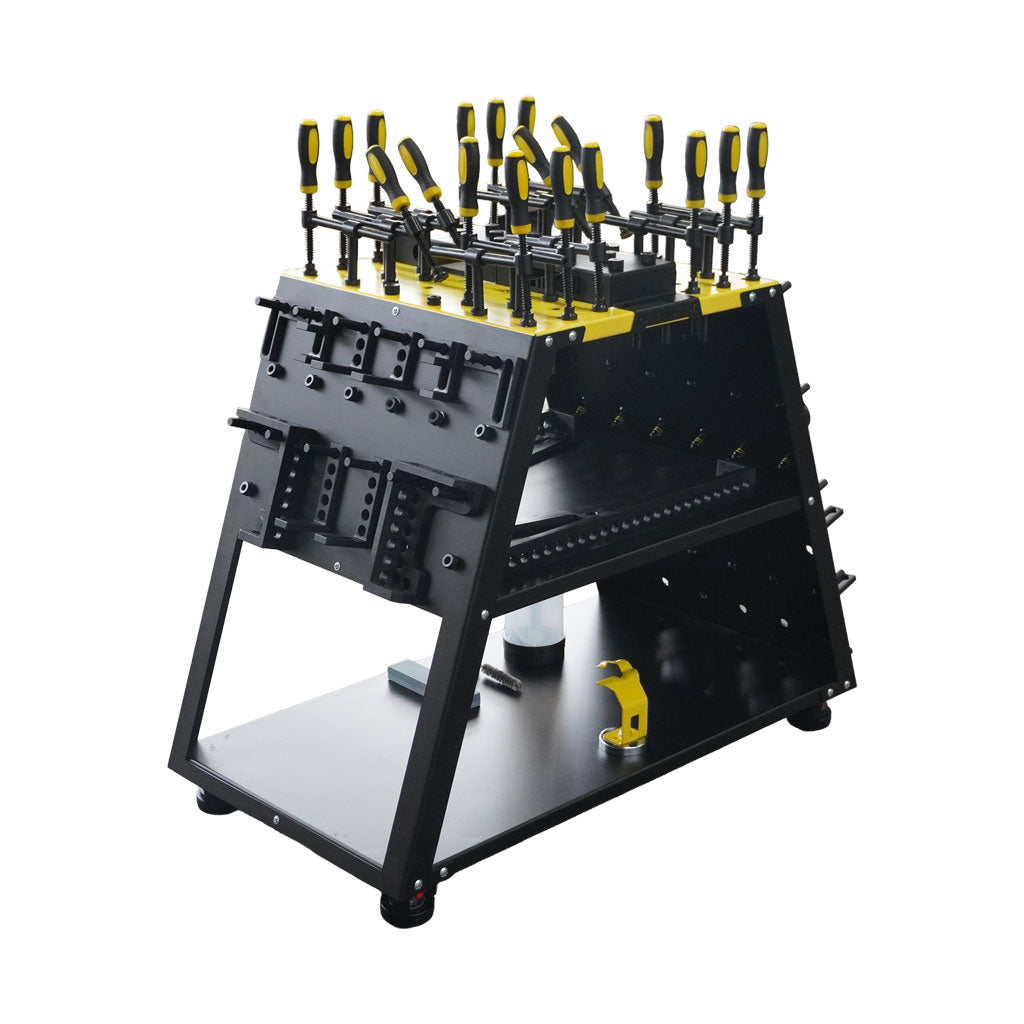

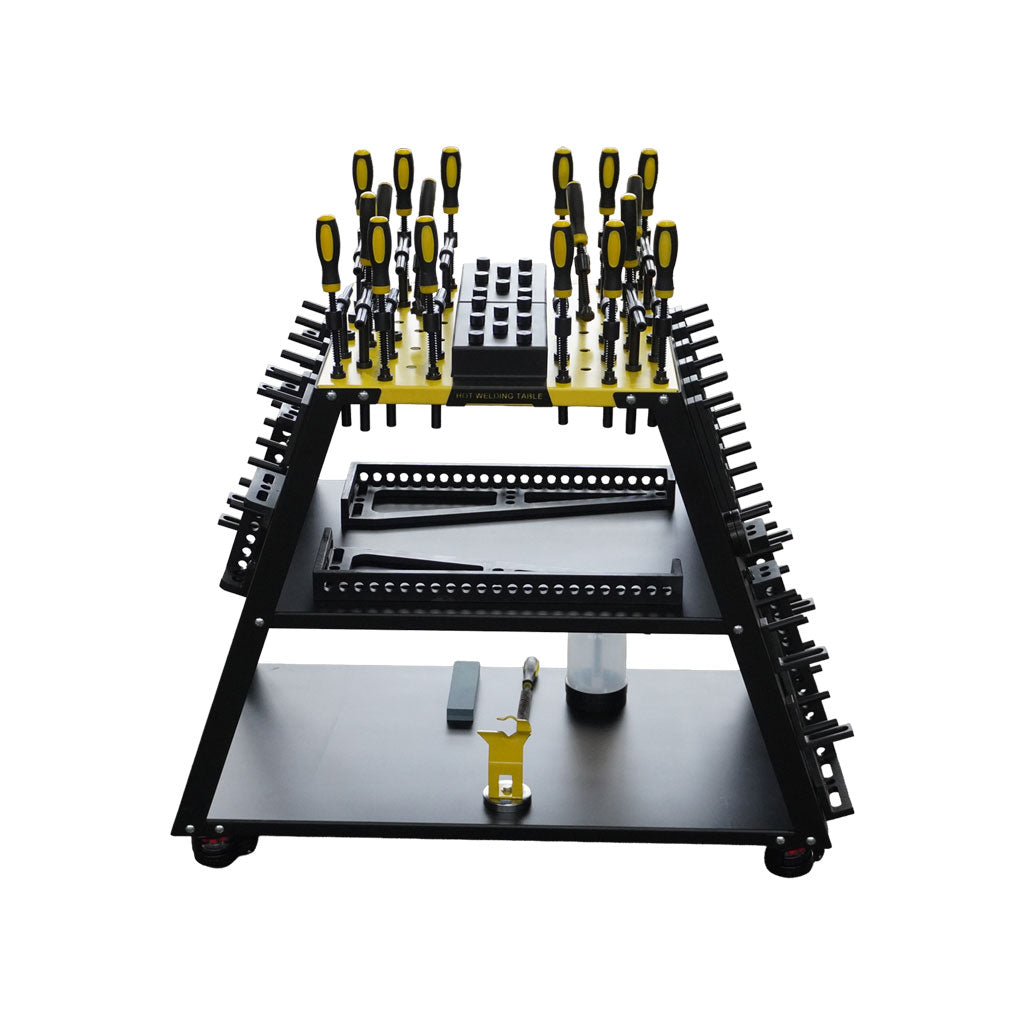

- Werkzeugwagen System 16
📋 Inhalt des 102-tlg. PROFI Set D16×24 mm
| POS. |
Menge |
Artikel |
Artikel-Nr. |
| 1 |
14 |
Rohrschraubzwinge | D16 |
4029327 |
| 2 |
4 |
Rohrschraubzwinge 45° | D16 |
4029326 |
| 3 |
18 |
Kugelsperrbolzen D16×24 mm |
4028668 |
| 4 |
18 |
Absteckbolzen D16×23 mm |
4028833 |
| 5 |
2 |
Exzenterscheibe D16 Ø75×12 mm |
1000003 |
| 6 |
2 |
Exzenterscheibe D16 Ø50×12 mm |
1000004 |
| 7 |
4 |
Universal-Anschlag D16 55×30×12 mm |
1000005 |
| 8 |
4 |
Universal-Anschlag D16 90×30×12 mm |
1000006 |
| 9 |
4 |
Universal-Anschlag D16 115×30×12 mm |
4028619 |
| 10 |
4 |
Universal-Anschlag D16 150×30×12 mm |
4028621 |
| 11 |
4 |
Universal-Anschlag D16 190×30×12 mm |
4028623 |
| 12 |
2 |
Anschlag-Spannwinkel D16 40×30×40×12 mm |
4029342 |
| 13 |
2 |
Anschlag-Spannwinkel D16 90×30×40×12 mm |
4029343 |
| 14 |
2 |
Anschlag-Spannwinkel D16 90×30×90×12 mm (l/l) |
4029345 |
| 15 |
2 |
Anschlag-Spannwinkel D16 90×30×90×12 mm (l/r) |
4029346 |
| 16 |
2 |
Anschlag-Spannwinkel D16 90×30×90×12 mm (r/r) |
4029344 |
| 17 |
2 |
Anschlag-Spannwinkel D16 140×30×90×12 mm |
4029347 |
| 18 |
1 |
Anschlag-Spannwinkel Set D16 | 200 mm L+R |
1000028 |
| 19 |
1 |
Anschlag-Spannwinkel Set D16 | 400 mm L+R |
1000029 |
| 20 |
1 |
Anschlag-Spannwinkel Set D16 | 600 mm L+R |
1000030 |
| 21 |
2 |
Flachwinkel D16 105×105×12 mm |
1000007 |
| 22 |
1 |
MIG / MAG Brennerhalter mit Magnetfuß |
4026088 |
| 23 |
1 |
Pflege-Reinigung-Set D16 |
1000027 |
|
|
└ Bürste System 16 |
|
|
|
└ Sprühflasche 1,2 Liter |
|
|
|
└ Kombi-Abziehstein 200×50×25 mm |
|
|
|
|
|
⚙️ Technische Details – Tisch
- Maße: 2000×1000×100 mm
- Materialstärke: 12 mm
- Material: S355 J2+N

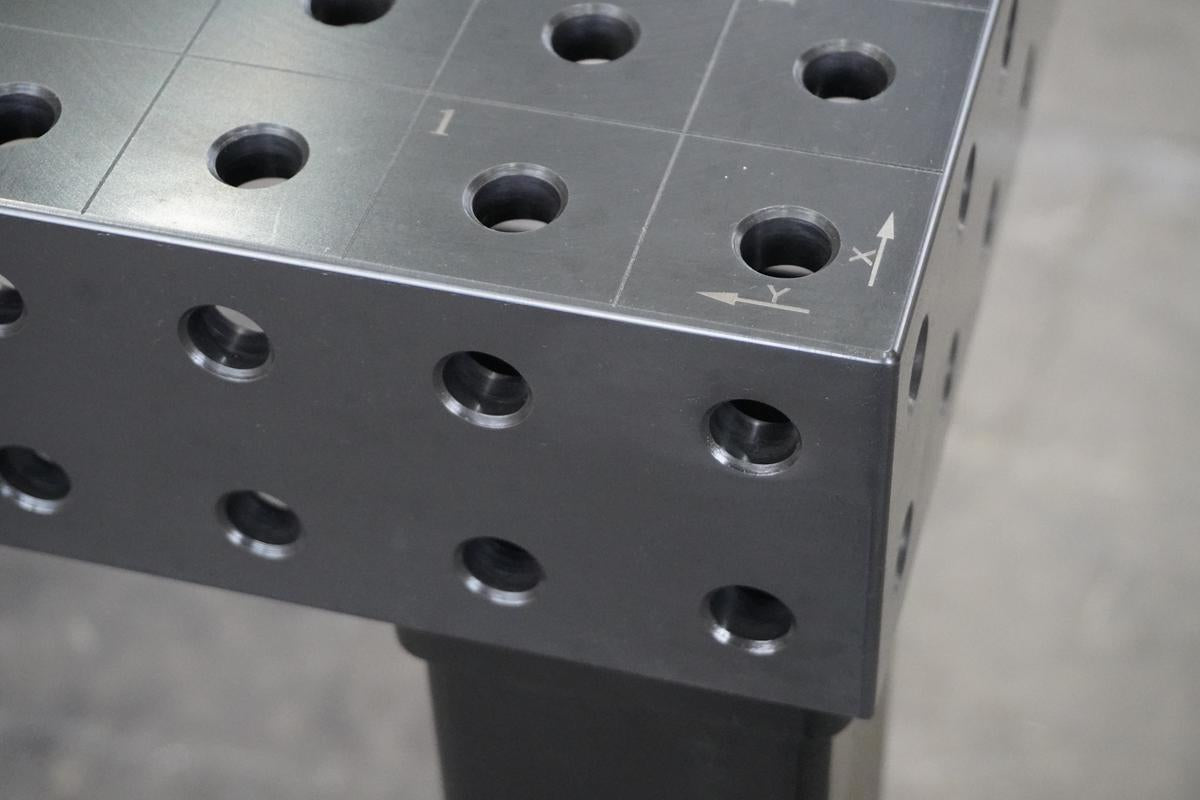

- Oberfläche: CNC-gefräst & plasmanitriert
- Lochraster: 50×50 mm
- Bohrungsdurchmesser: Ø16 mm
- Seitenwangenhöhe: 100 mm
- Tischbeine: 4 Stück
- Arbeitshöhe: ca. 900 mm
- System: D16
Gewicht Tischplattform: 300,00 kg
Gewicht pro Tischbein: 11,16 kg
⚖ Gesamt-Gewicht (inkl. Set & Wagen)
Tisch gesamt:
300,00 kg + (4 × 11,16 kg = 44,64 kg) = 344,64 kg
102-tlg. Set inkl. Werkzeugwagen: 89,79 kg
➡ Gesamt: 434,43 kg
🔗 Serien-Hinweis
PROFI Ø16 12 mm Serie:
1200×1200 · 1500×1000 · 2000×1000 · 2400×1200 · 3000×1500
FAQ
Für wen ist das 102-tlg. Komplettsystem geeignet?
Für professionelle Anwender, Vorrichtungsbau und Serienfertigung mit maximaler Spannvielfalt.
Ist der Werkzeugwagen enthalten?
Ja, Werkzeugwagen System 16 ist Bestandteil dieses Komplettsystems.
System-16 kompatibel?
Ja, Ø16 Bohrungen im 50×50 mm Raster.
Warum plasmanitriert?
Hohe Oberflächenhärte, Abriebfestigkeit und zusätzlicher Korrosionsschutz.
