3-Meter Profi-Ausbau für komplexe Spannaufbauten im Schwerlastbereich
Artikel-Nr.: 1000014 - EAN: 42624427157

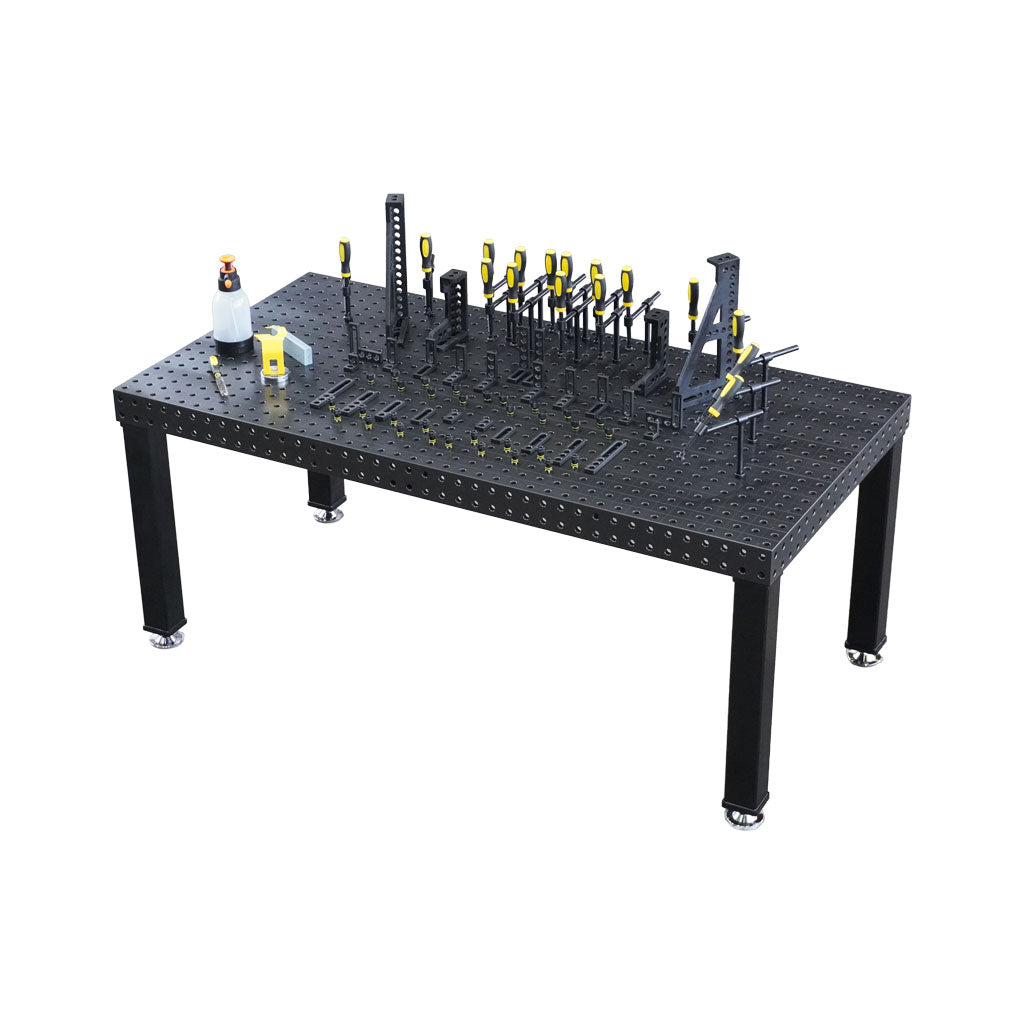

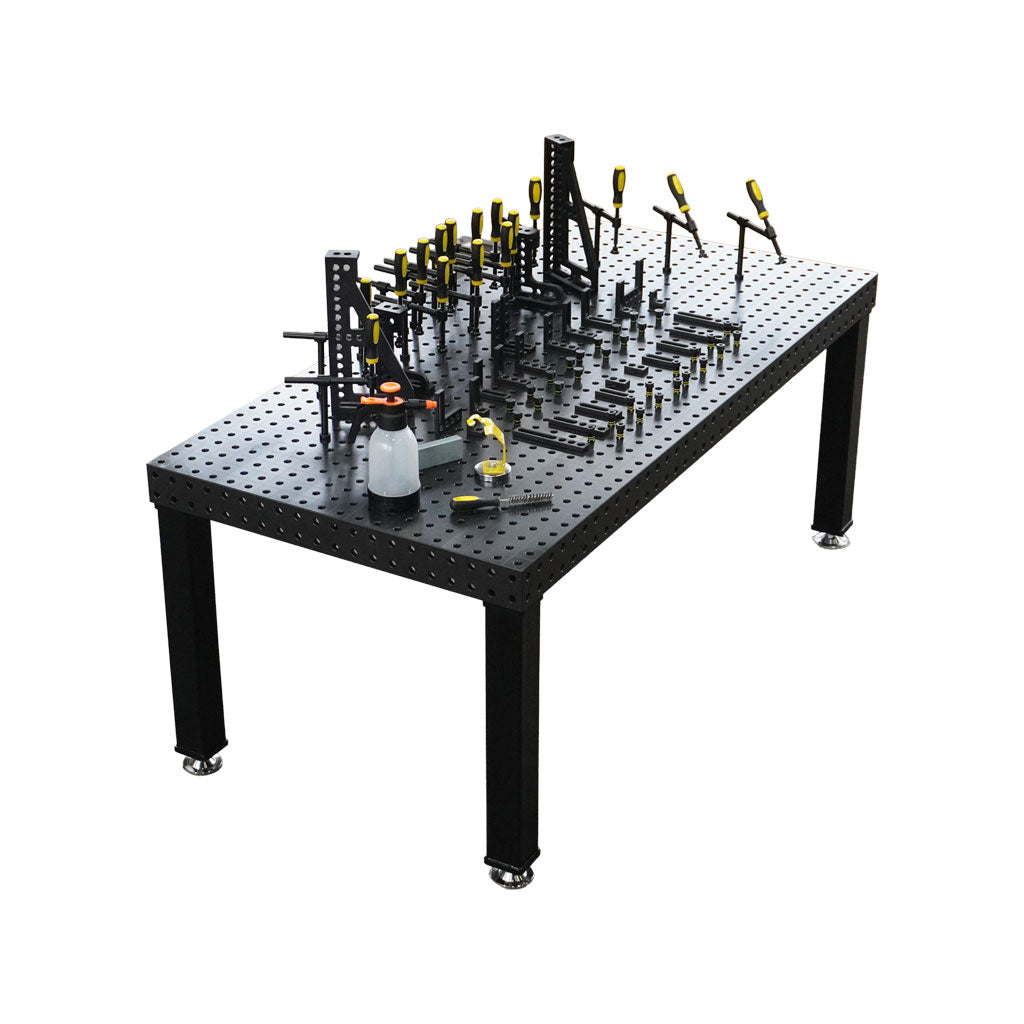

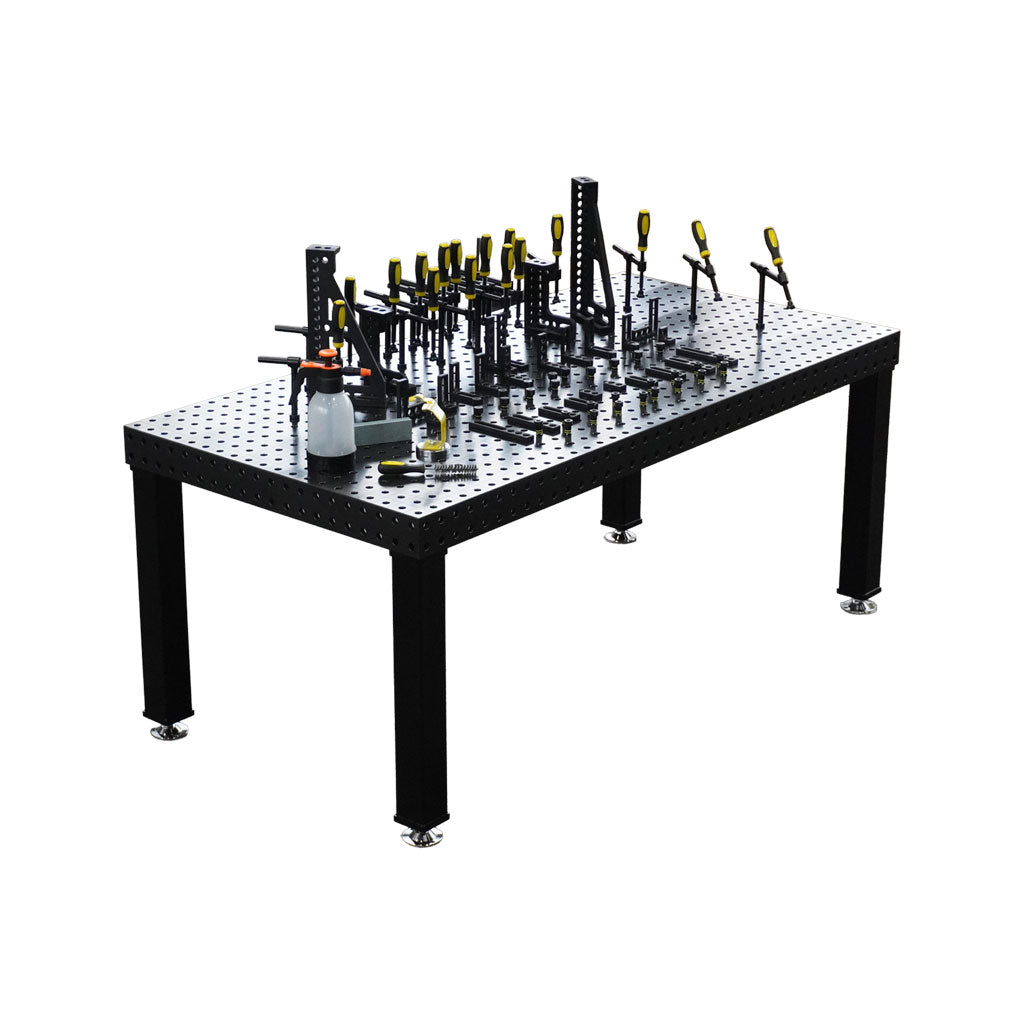

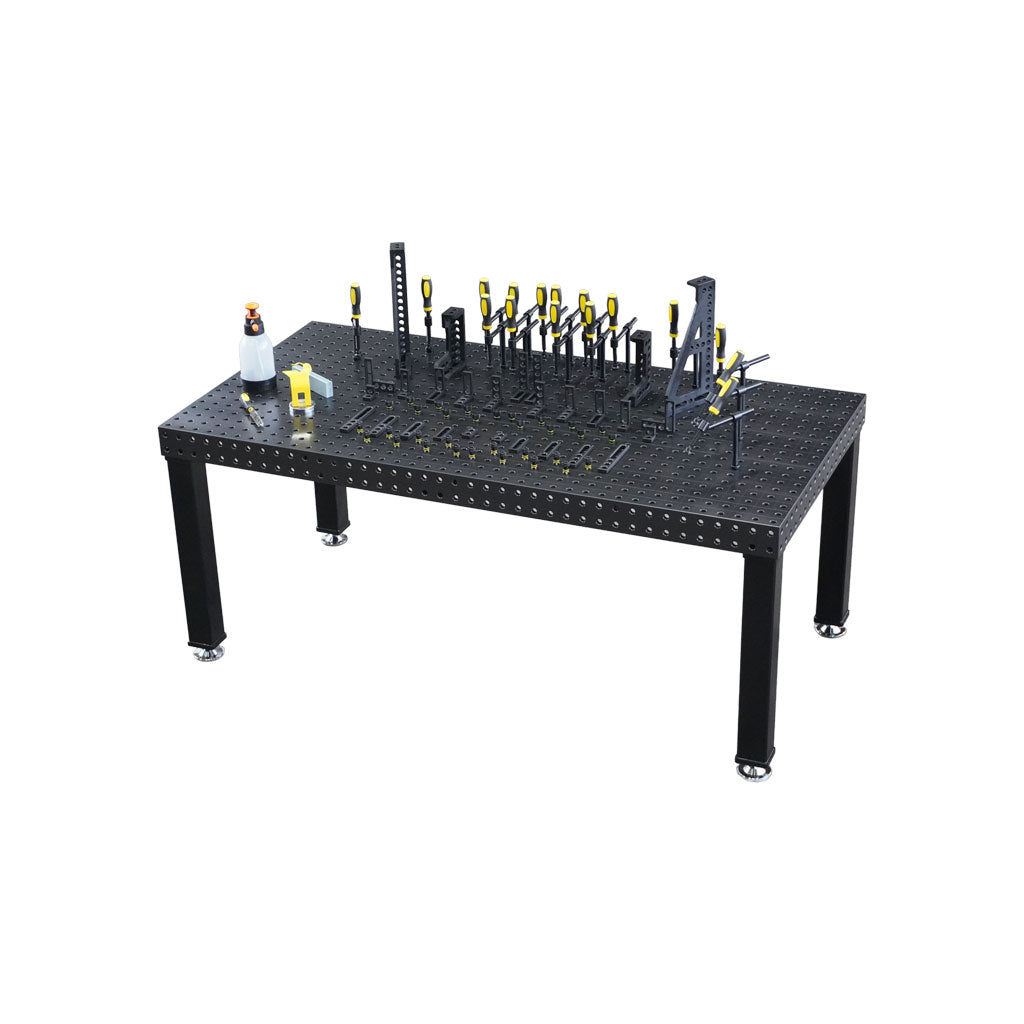

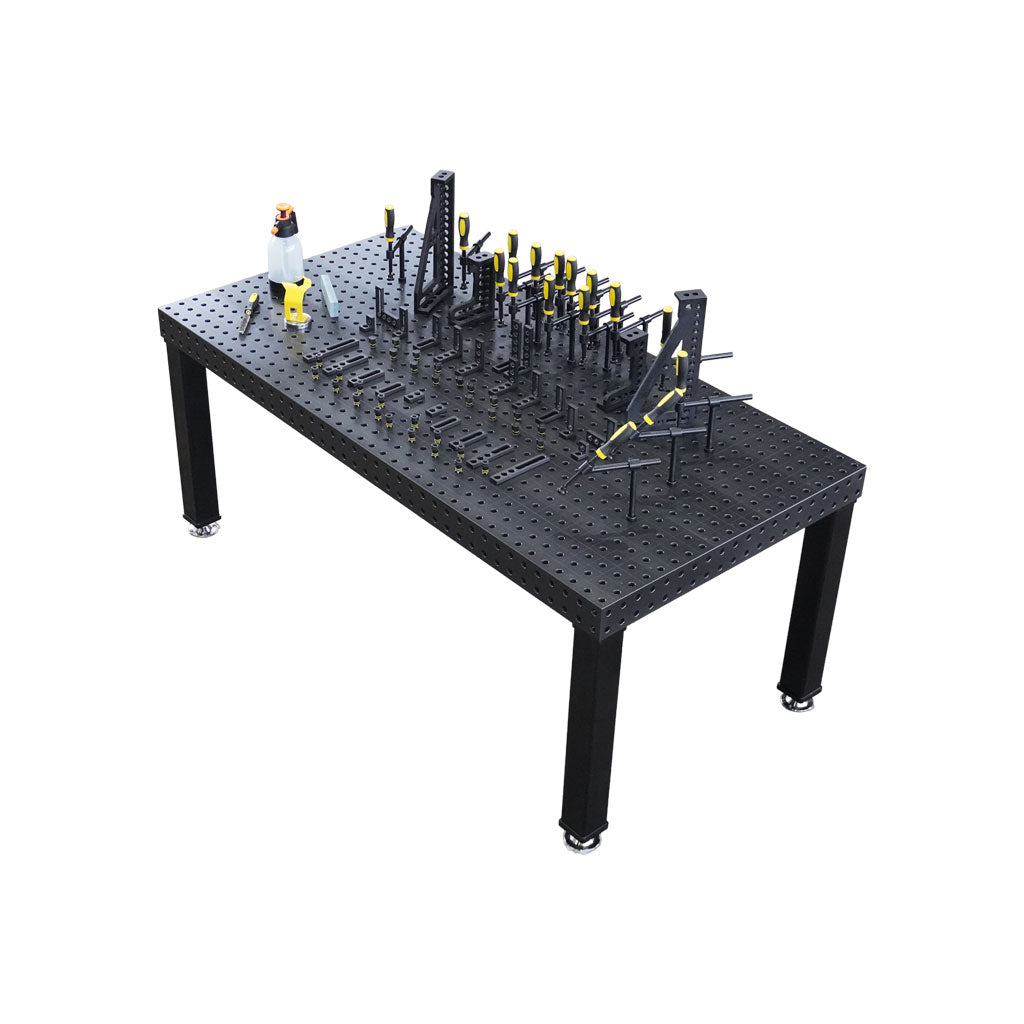

| Hinweis: Abb. zeigt Werkzeugset mit 3D Schweißtisch PROFI Ø16 Plasmanitriert – 2000 × 1000 × 100 mm | 12 mm. |
Mit 3.000 mm Arbeitslänge bietet dieser PROFI Ø16 Schweißtisch maximale Spannfläche für Langträger, Rahmenkonstruktionen und industrielle Großbauteile.

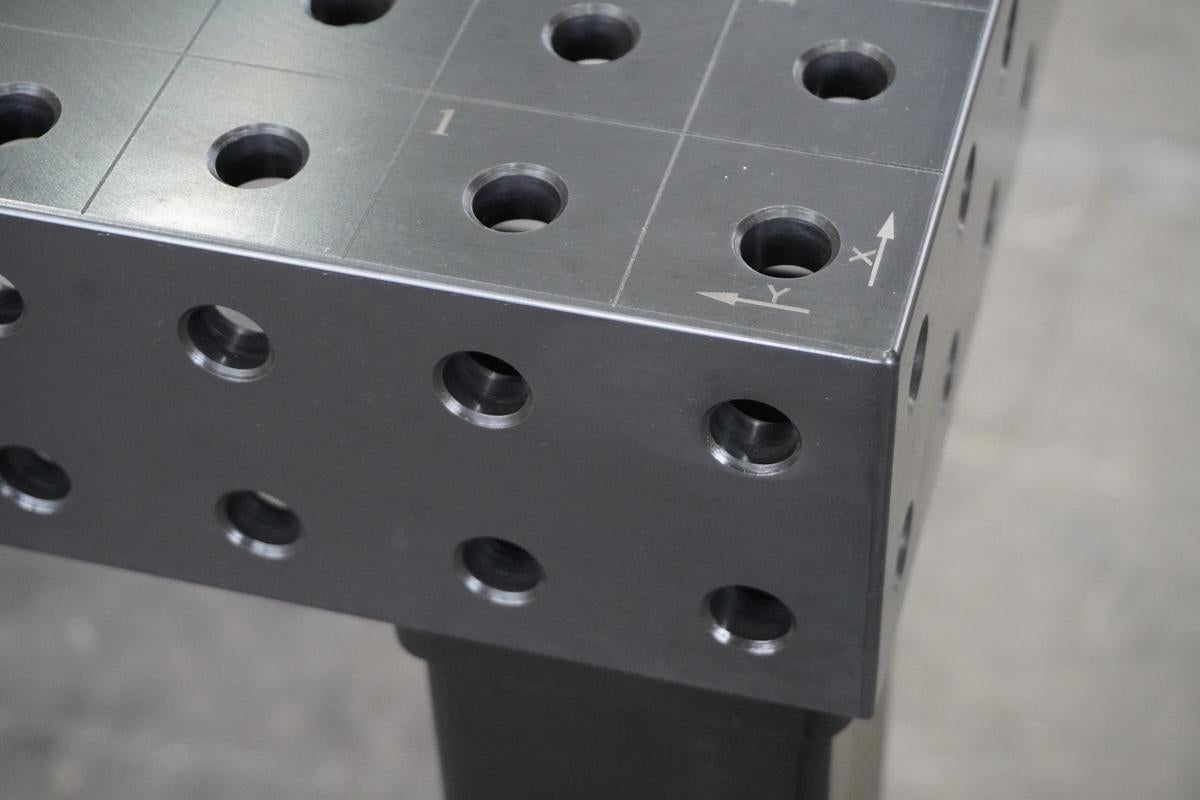

Die 12 mm starke S355 J2+N Stahlplatte, plasmanitriert und CNC-gefräst, garantiert hohe Formstabilität, Verschleißfestigkeit und exakte Ebenheit im Dauerbetrieb.
Das 80-tlg. PROFI Set erweitert die Spannmöglichkeiten für komplexe Mehrpunkt-Konfigurationen im Ø16 System 16 mit 50×50 mm Raster.
✅ Ihre Vorteile
✔ 3.000 mm Spannlänge für Langbauteile und Stahlrahmen
✔ 12 mm S355 J2+N – hohe Belastbarkeit & Verwindungssteifigkeit
✔ Plasmanitriert – verschleißfest & korrosionsgeschützt
✔ CNC-gefräst – garantierte Ebenheit

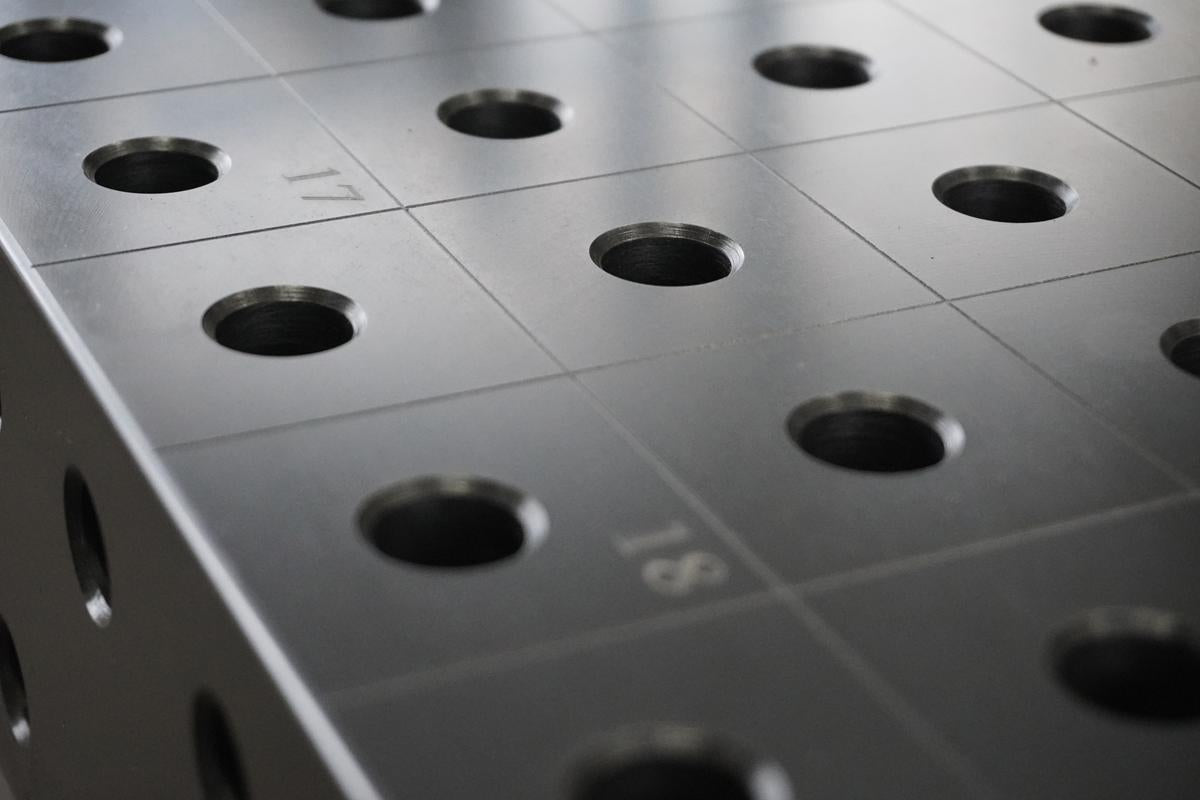

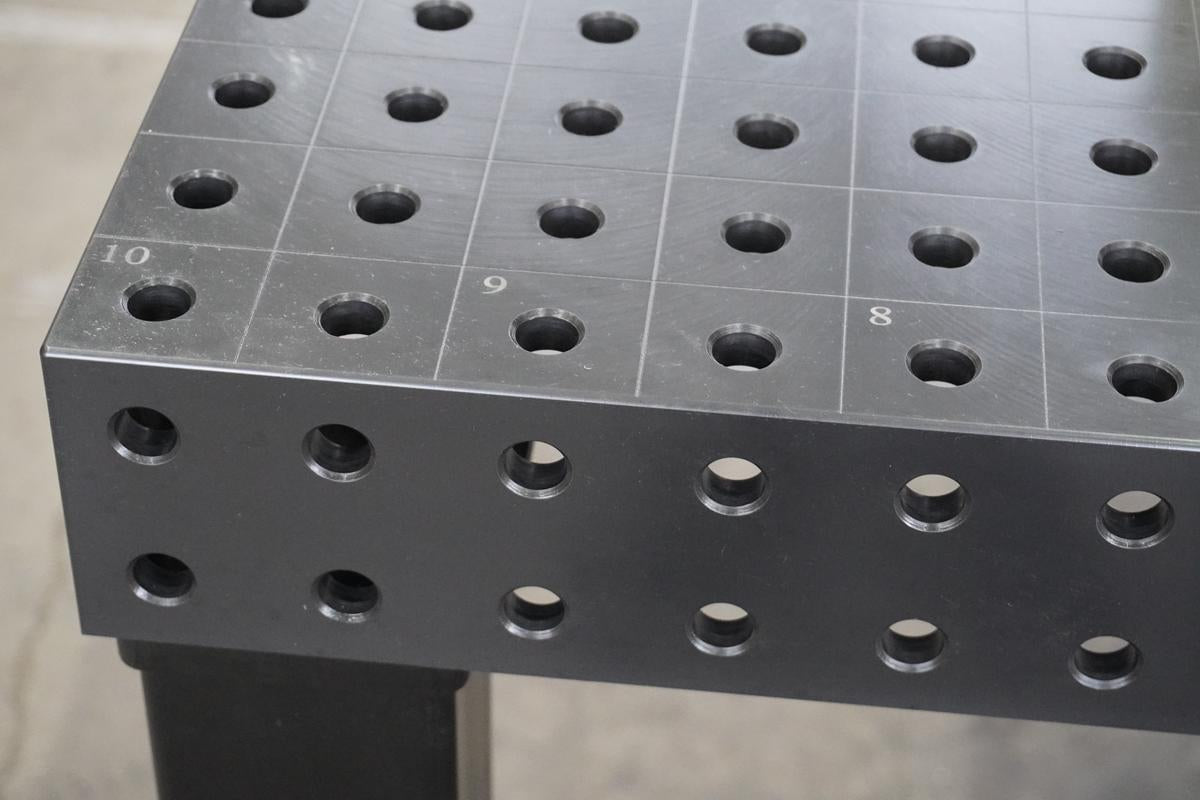

✔ Ø16 Bohrungen im 50×50 mm Raster (System 16)
✔ 80-tlg. Profi-Ausstattung für erweiterte Spannkonfigurationen
📦 Lieferumfang

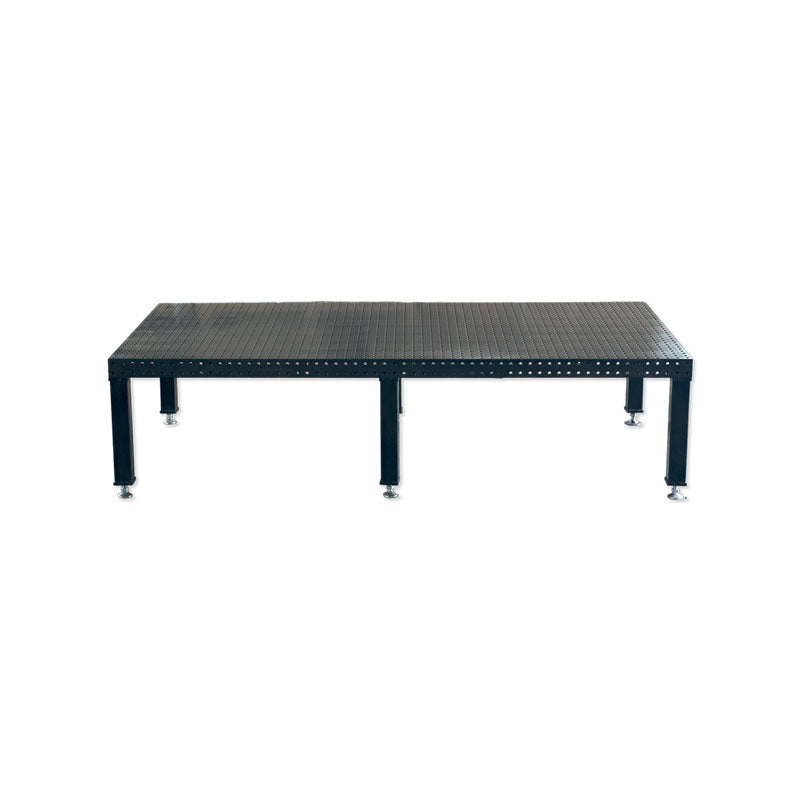

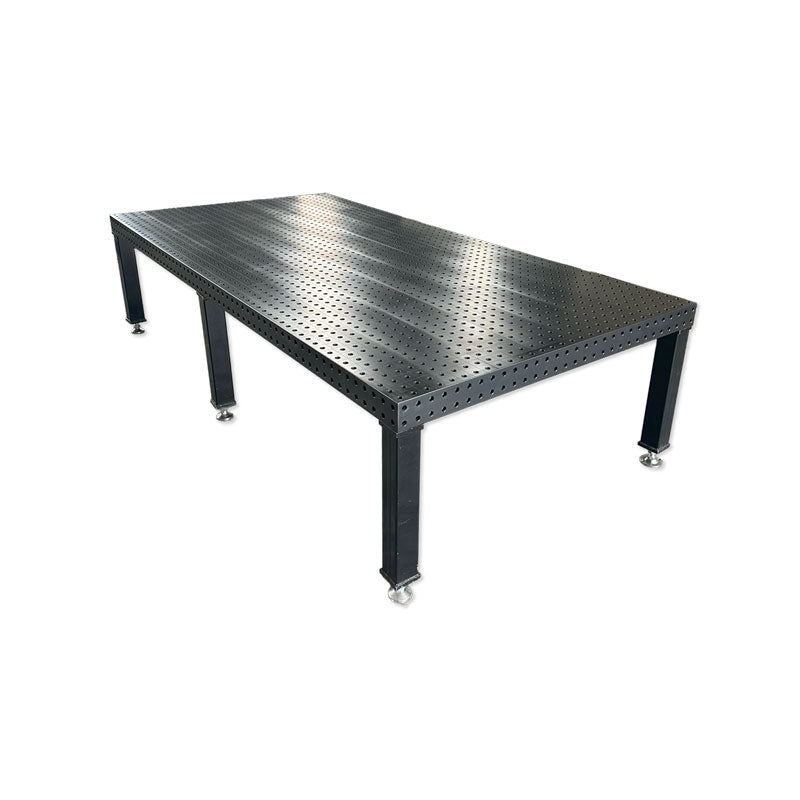

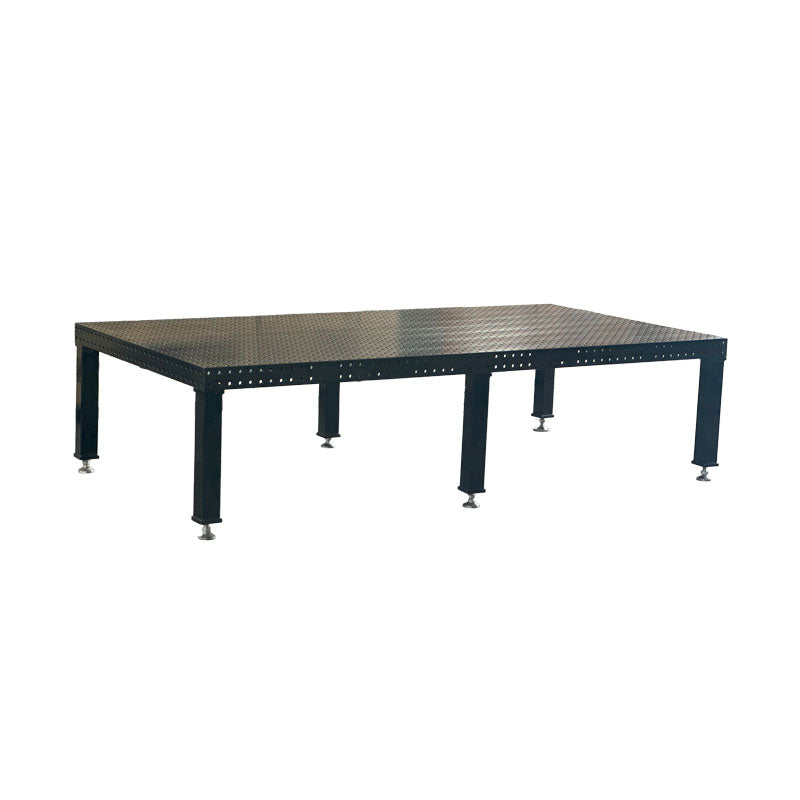

- 3D Schweißtisch PROFI Ø16 – 3000×1500×100 mm | 12 mm

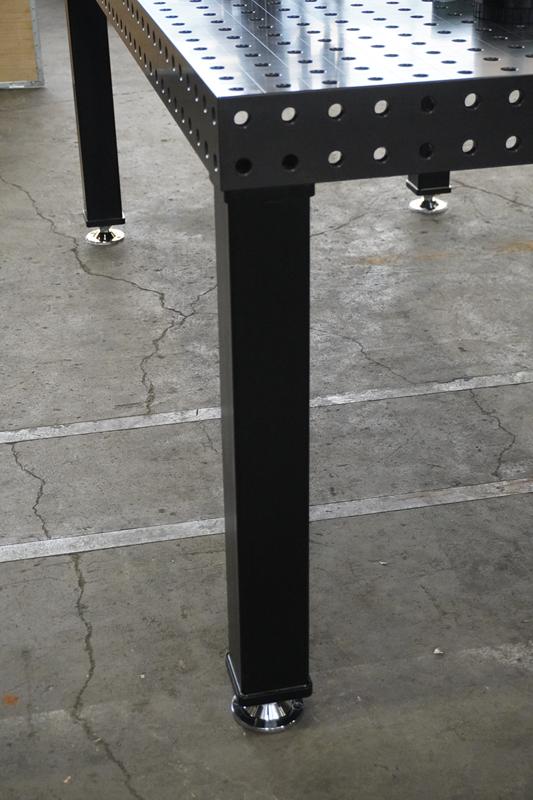

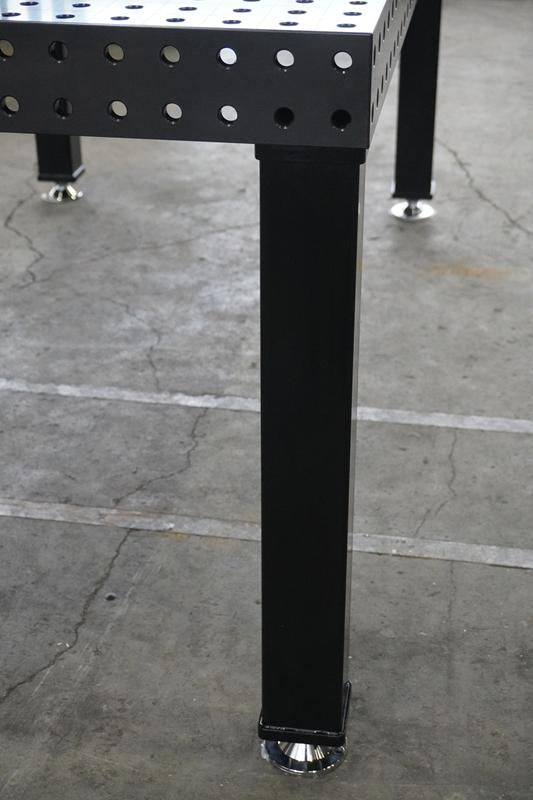

- 6 PROFI Tischbeine mit Stellfuß

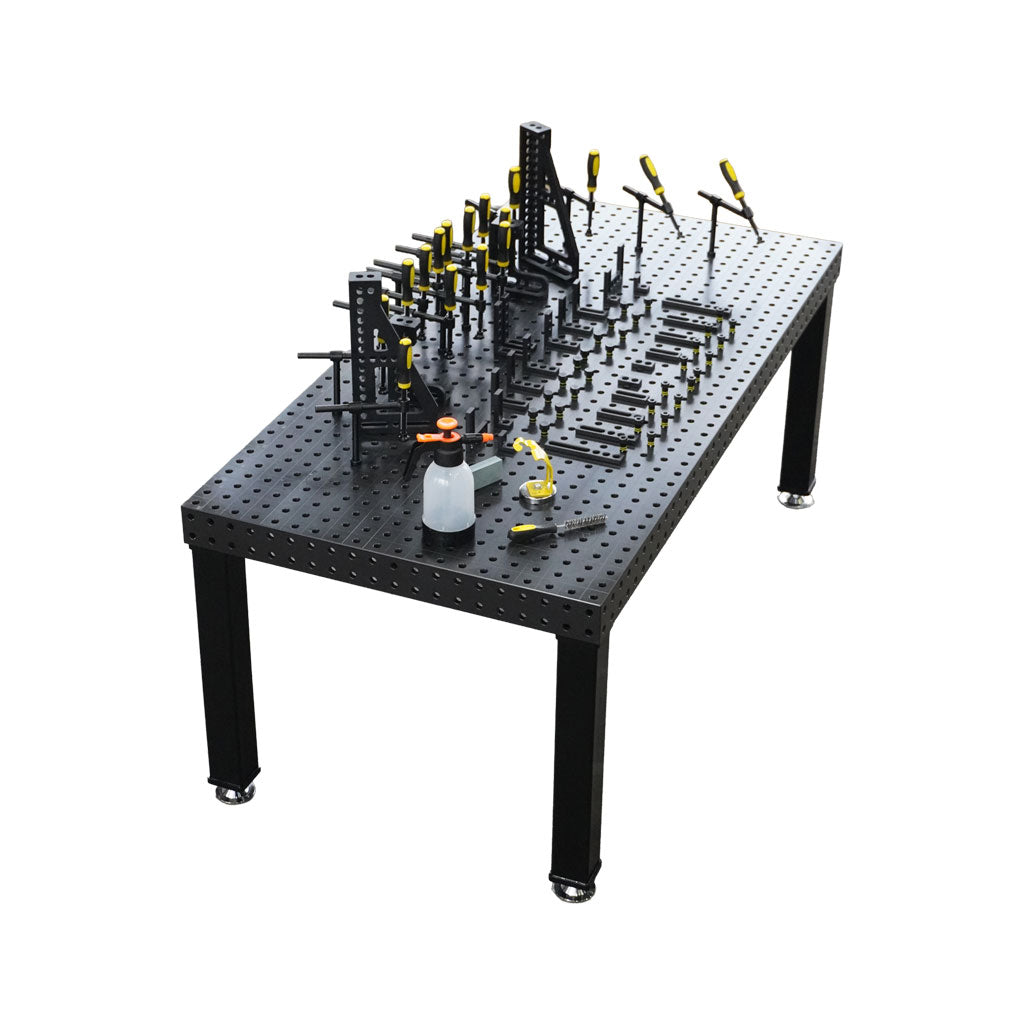

- 80-tlg. PROFI Set D16×24 mm
📋 Inhalt des 80-tlg. PROFI Set D16×24 mm
| POS. |
Menge |
Artikel |
Artikel-Nr. |
| 1 |
14 |
Rohrschraubzwinge | D16 |
4029327 |
| 2 |
2 |
Rohrschraubzwinge 45° | D16 |
4029326 |
| 3 |
16 |
Kugelsperrbolzen D16×24 mm |
4028668 |
| 4 |
16 |
Absteckbolzen D16×23 mm |
4028833 |
| 5 |
2 |
Universal-Anschlag D16 55×30×12 mm |
1000005 |
| 6 |
2 |
Universal-Anschlag D16 90×30×12 mm |
1000006 |
| 7 |
2 |
Universal-Anschlag D16 115×30×12 mm |
4028619 |
| 8 |
2 |
Universal-Anschlag D16 150×30×12 mm |
4028621 |
| 9 |
2 |
Universal-Anschlag D16 190×30×12 mm |
4028623 |
| 10 |
2 |
Anschlag-Spannwinkel D16 40×30×40×12 mm |
4029342 |
| 11 |
2 |
Anschlag-Spannwinkel D16 90×30×40×12 mm |
4029343 |
| 12 |
2 |
Anschlag-Spannwinkel D16 90×30×90×12 mm (l/l) |
4029345 |
| 13 |
2 |
Anschlag-Spannwinkel D16 90×30×90×12 mm (l/r) |
4029346 |
| 14 |
2 |
Anschlag-Spannwinkel D16 90×30×90×12 mm (r/r) |
4029344 |
| 15 |
2 |
Anschlag-Spannwinkel D16 140×30×90×12 mm |
4029347 |
| 16 |
1 |
Anschlag-Spannwinkel Set D16 | 200 mm L+R |
1000028 |
| 17 |
1 |
Anschlag-Spannwinkel Set D16 | 400 mm L+R |
1000029 |
| 18 |
2 |
Flachwinkel D16 105×105×12 mm |
1000007 |
| 19 |
1 |
MIG / MAG Brennerhalter mit Magnetfuß |
4026088 |
| 20 |
1 |
Pflege-Reinigung-Set D16 |
1000027 |
⚙️ Technische Details – Tisch
- Maße: 3000×1500×100 mm
- Materialstärke: 12 mm
- Material: S355 J2+N
- Oberfläche: CNC-gefräst & plasmanitriert

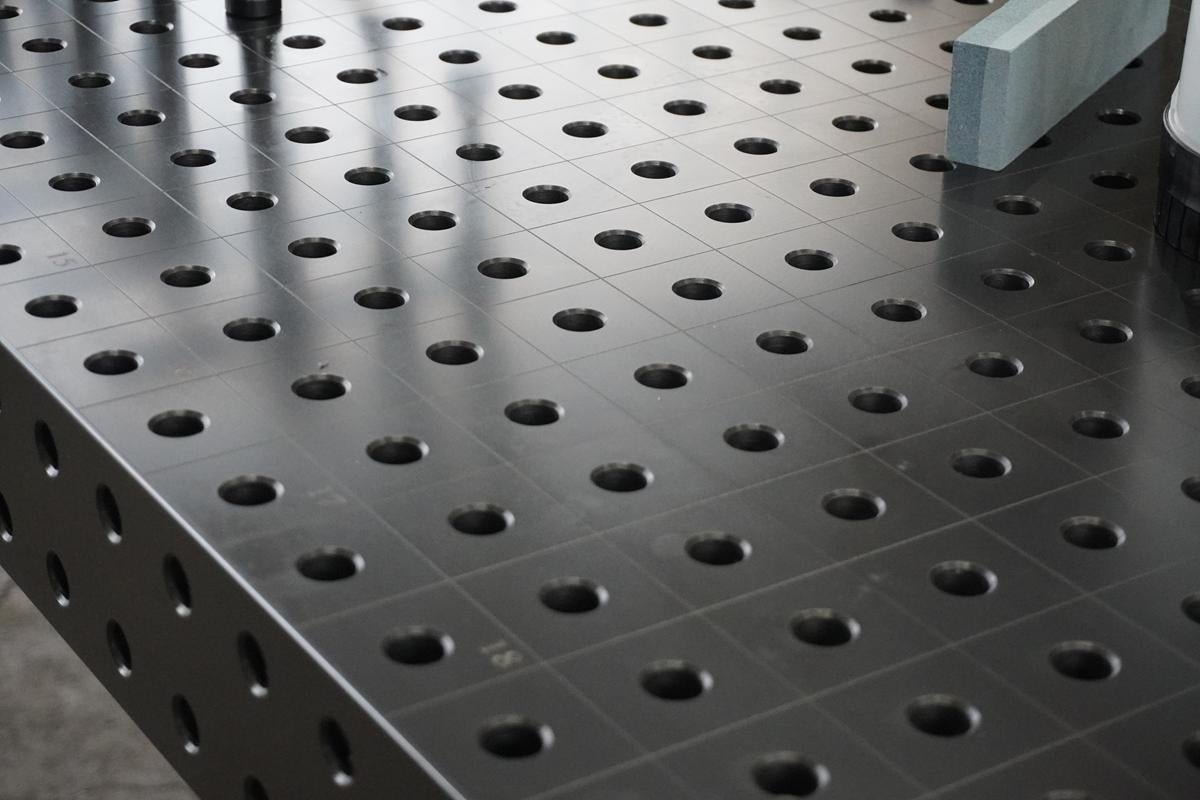

- Lochraster: 50×50 mm
- Bohrungsdurchmesser: Ø16 mm

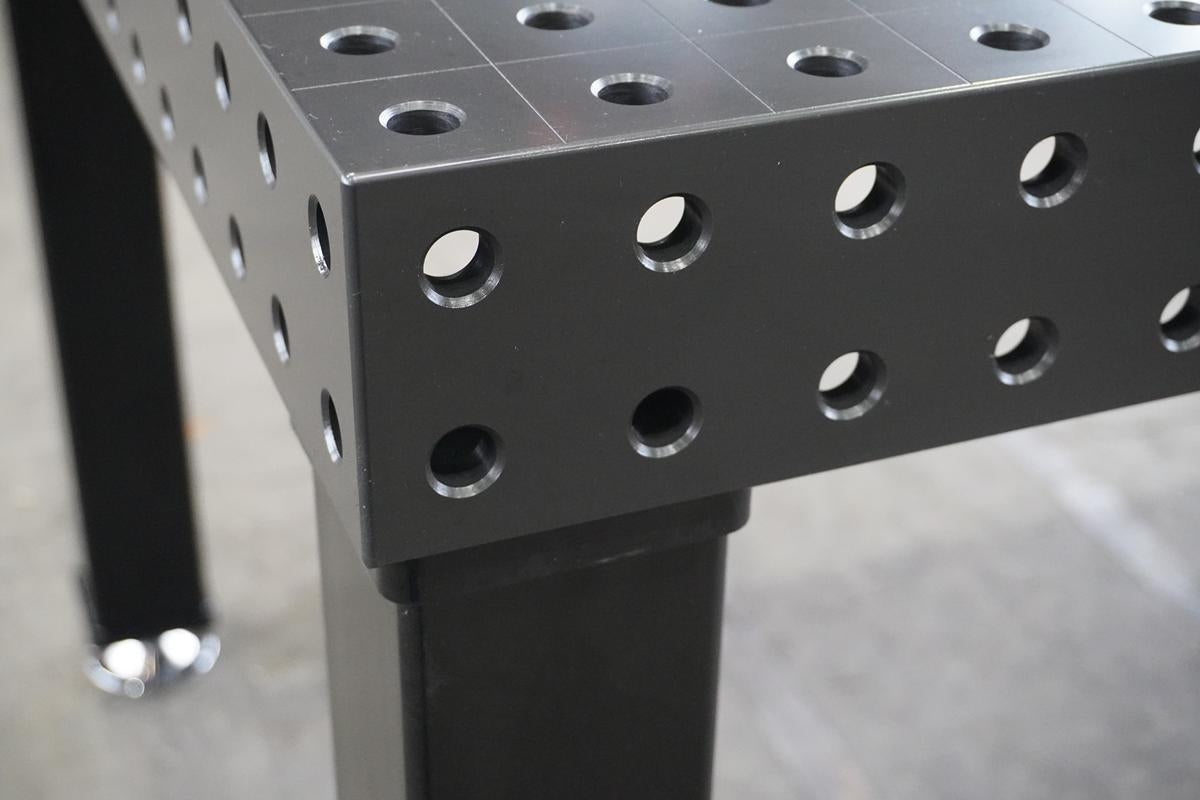

- Seitenwangenhöhe: 100 mm
- Tischbeine: 6 Stück
- Arbeitshöhe: ca. 900 mm
- System: D16
Gewicht Tischplattform: 650,00 kg
Gewicht pro Tischbein: 11,16 kg
⚖ Gesamt-Gewicht (inkl. Set)
Tisch gesamt: 716,96 kg
80-tlg. Set: 38,86 kg
➡ Gesamt: 755,82 kg
🔗 Serien-Hinweis
PROFI Ø16 12 mm Serie:
1200×1200 · 1500×1000 · 2000×1000 · 2400×1200 · 3000×1500
FAQ
Für welche Anwendungen ist die 80-tlg. Variante geeignet?
Für komplexe Spannaufbauten im Stahlbau, Vorrichtungsbau und in der Serienfertigung.
Ist das System mit System 16 kompatibel?
Ja. Ø16 Bohrungen im 50×50 mm Raster.
Welche Vorteile bietet die plasmanitrierte Oberfläche?
Hohe Härte, Abriebfestigkeit und Korrosionsschutz im industriellen Einsatz.
