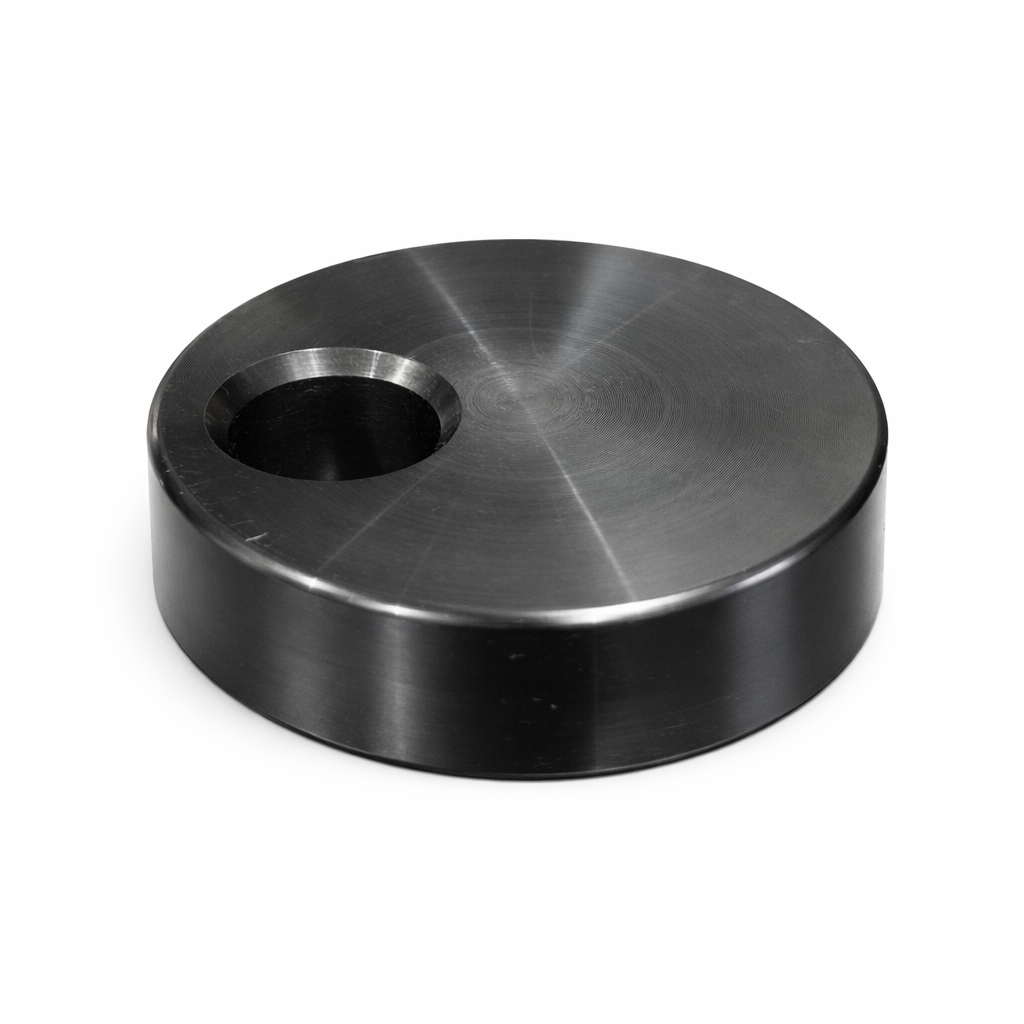

Exzenter-Spannscheibe D28 Ø75 × 25 mm – Präzise Feinjustierung im System 28

Präzise einstellen – genau dort, wo das Lochraster an seine Grenzen kommt

Artikel-Nr.: 100092
EAN: 4262584220137
Gewicht: 0,72 kg
Maße: Ø75 × 25 mm

Die Exzenter-Spannscheibe D28 ist eine praxisnahe Lösung für präzises Positionieren von Werkstücken auf Schweisstischen im System 28. Sie kommt immer dann zum Einsatz, wenn feste Rasterpunkte nicht ausreichen und eine fein abgestimmte Einstellung notwendig ist.

Durch das Exzenterprinzip lässt sich die Position mit einer einfachen Drehbewegung stufenlos anpassen. Gleichzeitig wird das Werkstück fixiert, sodass ein sicherer und stabiler Halt entsteht. Diese Kombination aus Feinjustierung und Fixierung ist besonders im täglichen Einsatz ein grosser Vorteil.

In der Praxis bedeutet das: weniger Nachmessen, weniger Nachstellen und ein deutlich effizienterer Arbeitsablauf. Gerade bei wiederkehrenden Spannaufgaben oder Serienarbeiten sorgt die Exzenter-Spannscheibe für konstante Ergebnisse.

Ein weiterer Vorteil ist die Möglichkeit, Positionen zwischen den Lochrastern einzustellen. Dadurch wird eine Genauigkeit erreicht, die mit klassischen Anschlägen oft nicht möglich ist.

Die robuste Bauweise stellt sicher, dass die eingestellte Position auch unter Belastung zuverlässig gehalten wird. Das ist besonders wichtig bei grösseren Werkstücken oder anspruchsvollen Anwendungen.

Vorteile

• Stufenlose Feinjustierung im praktischen Einsatz
• Präzise Positionierung zwischen Rasterpunkten
• Zuverlässige und stabile Fixierung durch Exzenterwirkung
• Einfache und schnelle Bedienung
• Ideal für Werkstatt, Vorrichtungsbau und Produktion
• Kompatibel mit Spannsystemen im System 28

Anwendungen

• Werkstücke exakt ausrichten und positionieren
• Serienarbeiten mit gleichbleibender Genauigkeit
• Vorrichtungsbau mit präzisen Spannpunkten
• Feinjustierung bei Montage- und Schweissarbeiten
• Optimierung bestehender Spannlösungen

Warum dieses Produkt?

Ein Exzenter bietet gegenüber festen Anschlägen einen klaren Vorteil: Die Position kann exakt angepasst werden, ohne an feste Raster gebunden zu sein. Das führt zu präziseren Ergebnissen und reduziert den Aufwand bei der Einstellung.

Im täglichen Einsatz zahlt sich das durch schnellere Abläufe und weniger Fehler aus. Besonders bei anspruchsvollen Arbeiten oder bei wechselnden Werkstücken ist diese Flexibilität entscheidend.

Technische Daten

• System: D28 / Ø28 mm
• Durchmesser: 75 mm
• Dicke: 25 mm
• Gewicht: 0,72 kg
• Material: Stahl

Lieferumfang

• 1 x Exzenter-Spannscheibe D28 Ø75 × 25 mm

Empfohlenes Zubehör

• Schweisstische System 28
• Spannbolzen D28
• Anschläge und Spannwinkel
• Weiteres Spannzubehör im System 28

FAQ

Wofür wird die Spannscheibe in der Praxis eingesetzt?
Zur präzisen Positionierung von Werkstücken, insbesondere wenn das Lochraster nicht ausreicht.

Ist die Einstellung kompliziert?
Nein, sie erfolgt schnell und einfach durch Drehen der Spannscheibe.

Bleibt das Werkstück zuverlässig fixiert?
Ja, durch die Exzenterwirkung entsteht eine stabile und sichere Fixierung.

Ist die Spannscheibe für den täglichen Einsatz geeignet?
Ja, sie ist robust ausgeführt und für Werkstatt sowie Produktion geeignet.

Wann bringt sie den grössten Vorteil?
Bei präzisen Arbeiten, Serienprozessen und überall dort, wo eine Feinjustierung notwendig ist.
