Winkel U-Form D16 | PREMIUM – 12 mm | System 16 Schweisstisch-Zubehör

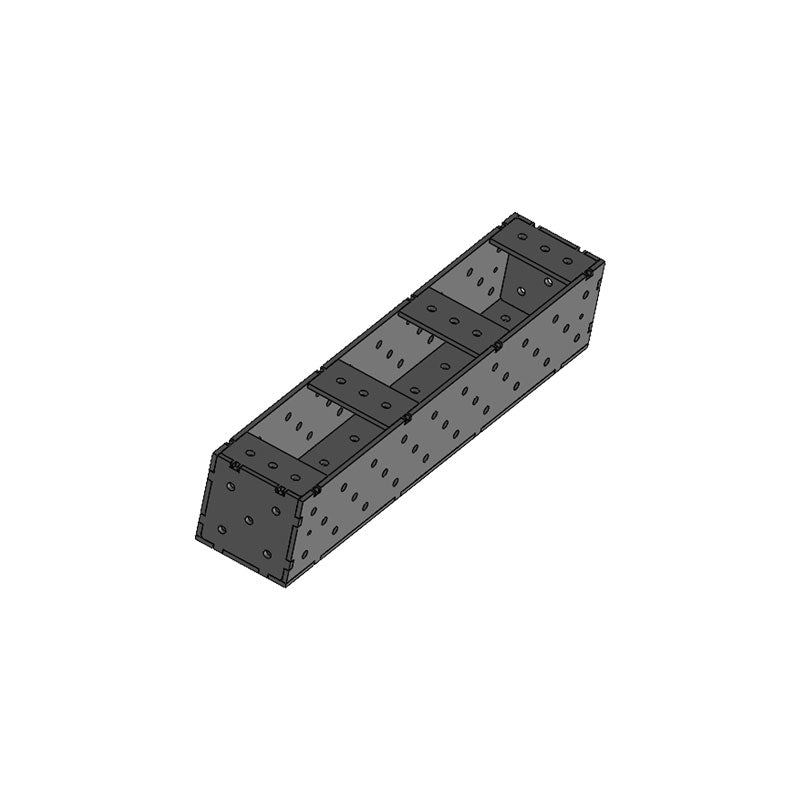

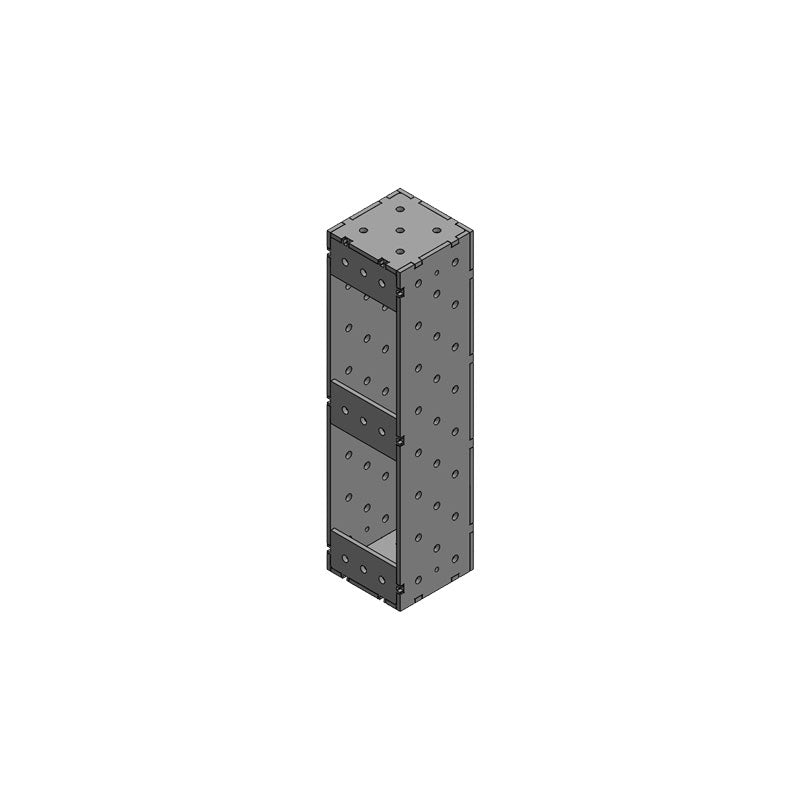

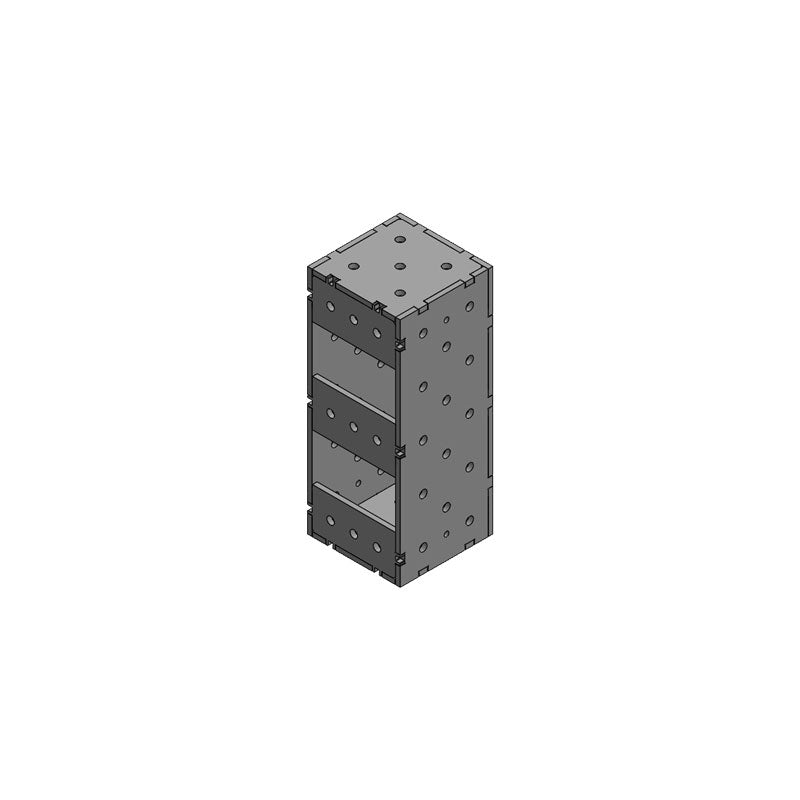

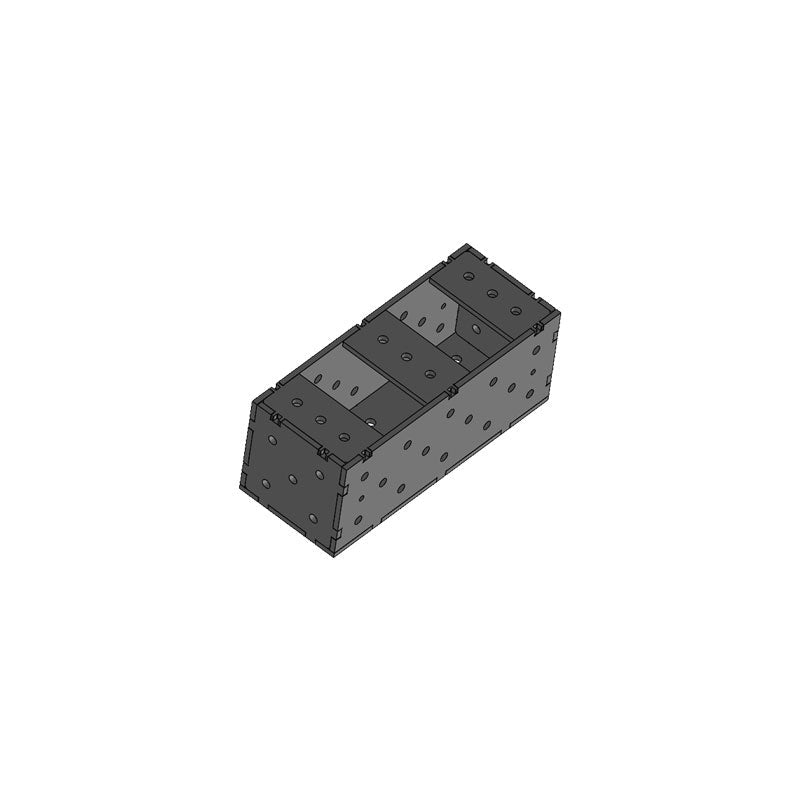

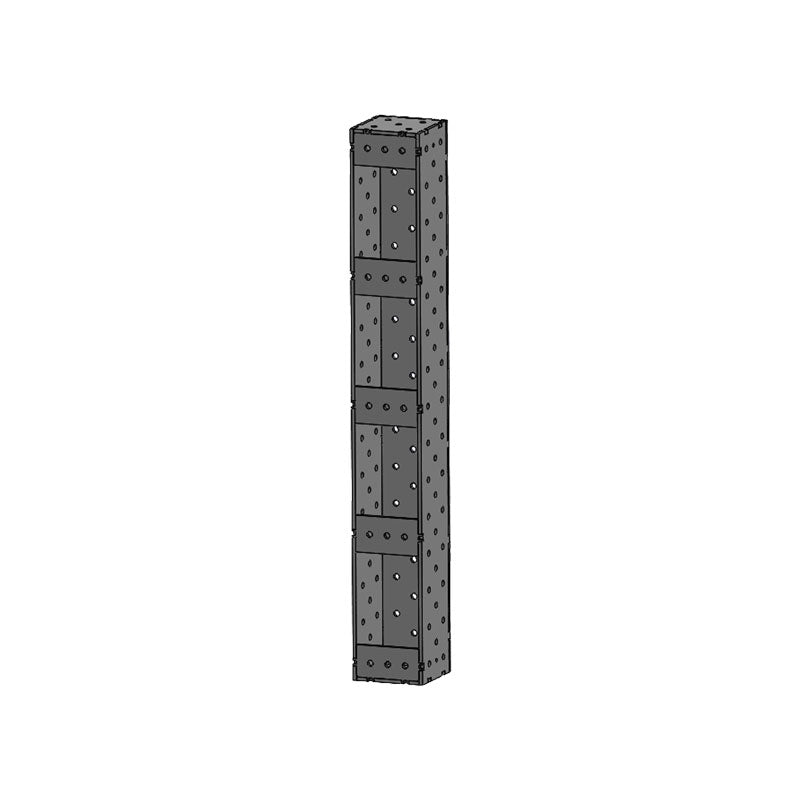

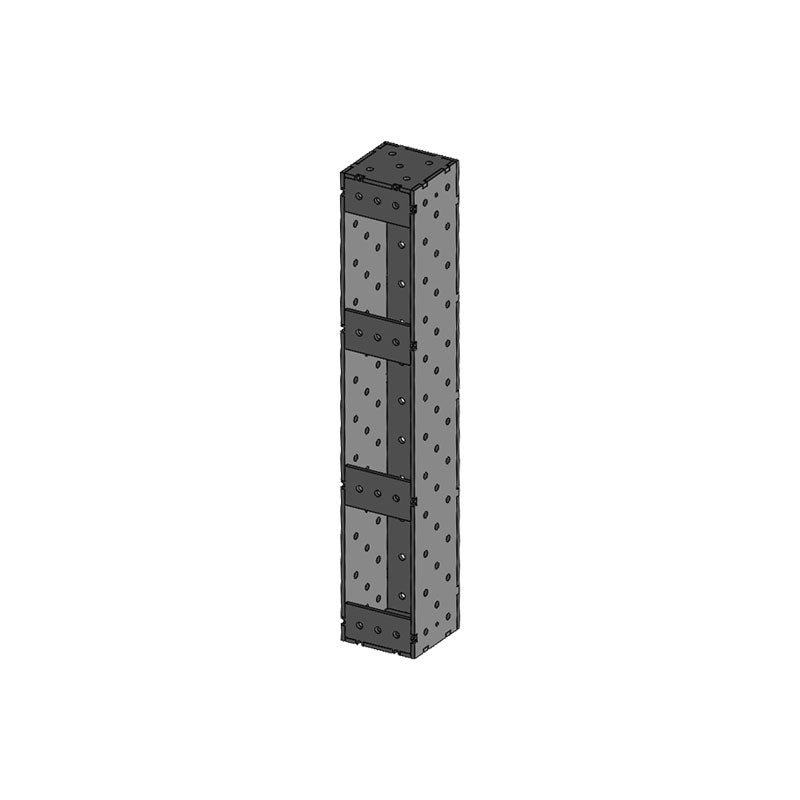

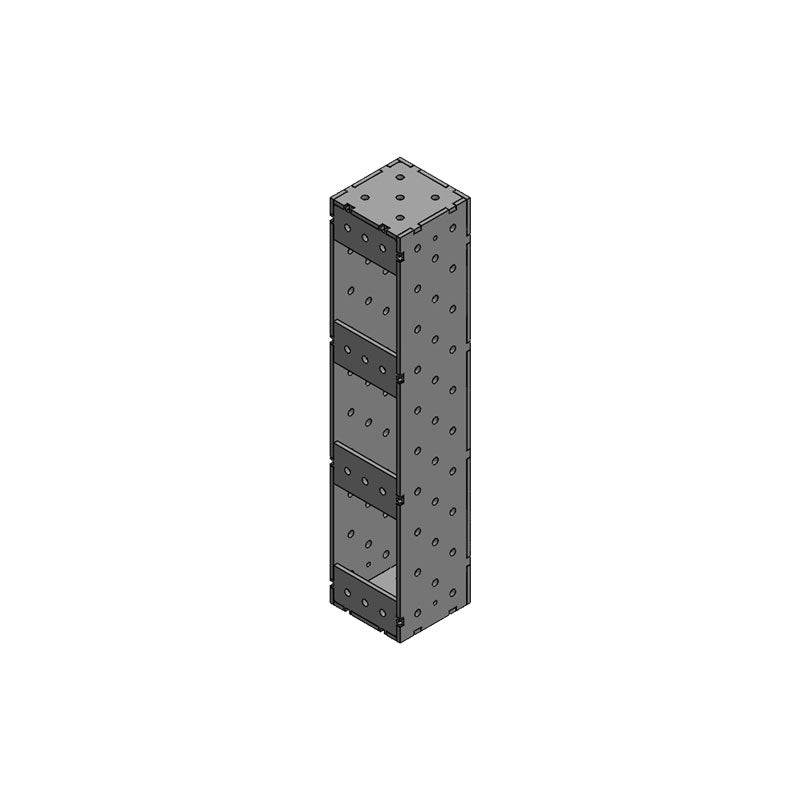

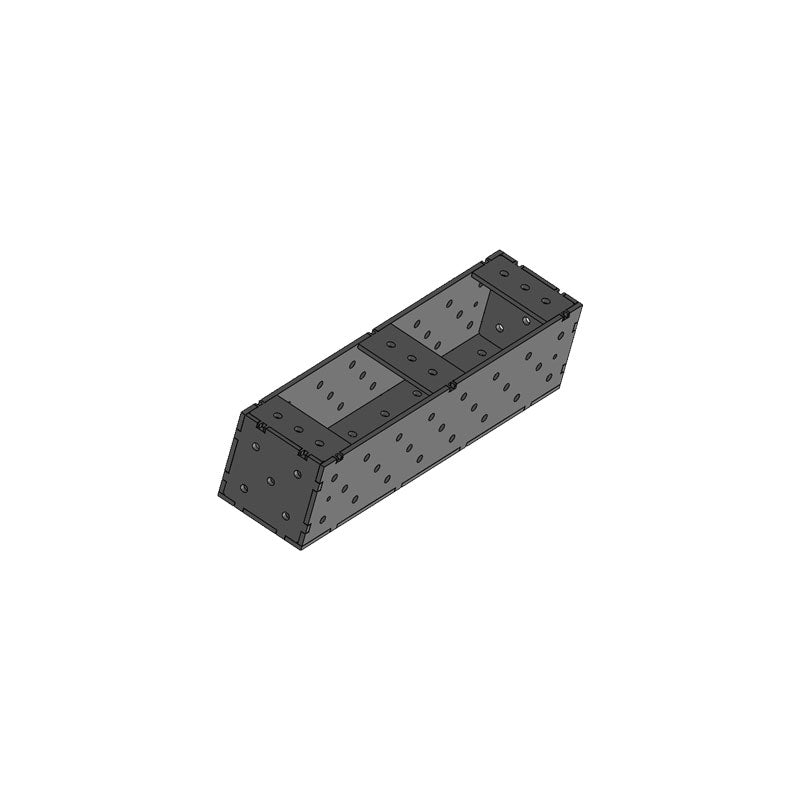

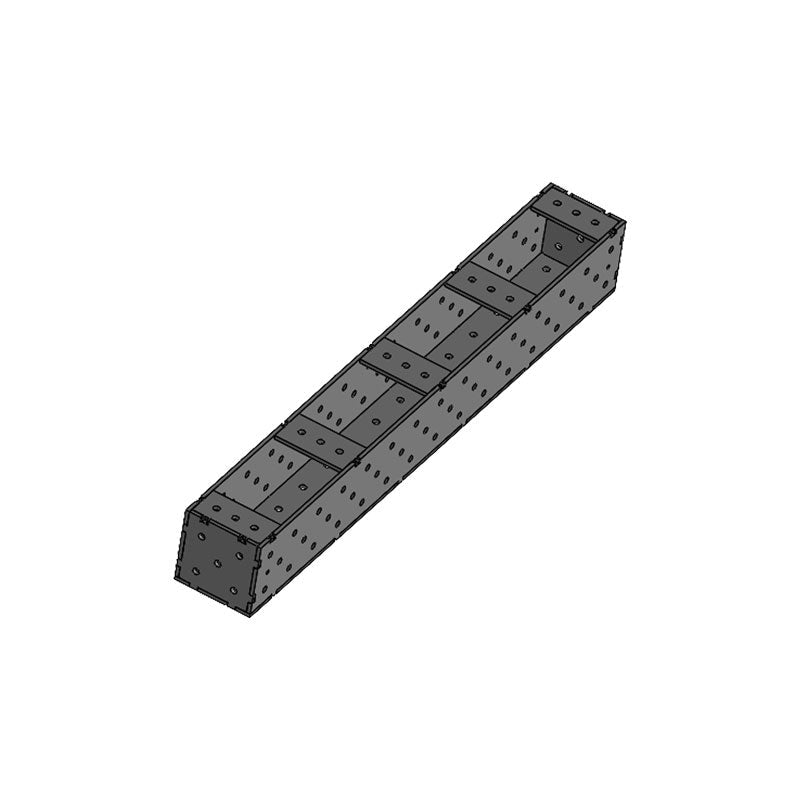

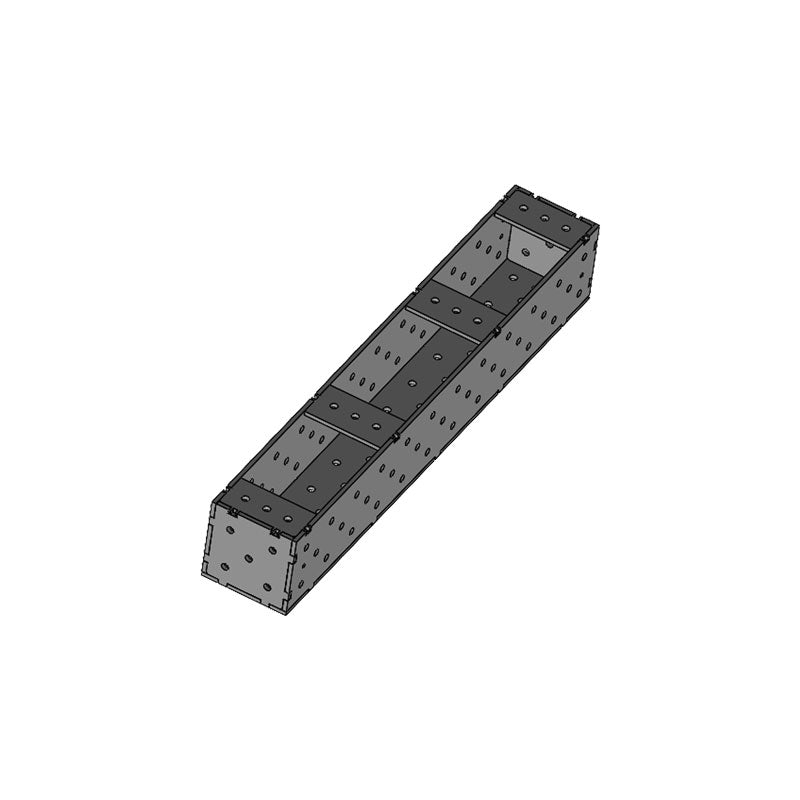

Der Winkel U-Form D16 (12 mm) ist ein massives Strukturelement für System-16-Schweisstische. Er ermöglicht reproduzierbare Tischverlängerungen, vertikale 3D-Aufbauten und stabile Modulverbindungen im industriellen Vorrichtungsbau.
Die U-Form-Konstruktion aus 12 mm Premiumstahl gewährleistet hohe Biegesteifigkeit und Formstabilität unter schweren Schweiss- und Montagelasten. Alle Systembohrungen (Ø16 mm) sind präzisionsgefertigt und vollständig kompatibel mit dem D16-Lochsystem.
Technische Daten
- System: D16 – Ø16 mm Lochsystem
- Materialstärke: 12 mm
- Material: Premiumstahl
- Ausführung: U-Form, hochstabile Konstruktion
- Kompatibilität: D16 PREMIUM Schweisstische, System 16
- Verfügbare Abmessungen: 600–1200 × 200 × 200 mm
Verfügbare Modelle und Gewichte
| Modell | Masse (mm) | Art.-Nr. | EAN | Gewicht |
|---|---|---|---|---|
| 600×200×200 | 600×200×200 | 4029593 | 4262442719308 | 41,4 kg |
| 800×200×200 | 800×200×200 | 4029609 | 4262442719346 | 51,8 kg |
| 1000×200×200 | 1000×200×200 | 4029574 | 4262442719261 | 63,8 kg |
| 1200×200×200 | 1200×200×200 | 4029595 | 4262442719315 | 74,3 kg |
Einsatzbereiche
- Tischverlängerungen an System-16-Schweisstischen
- Vertikale und horizontale 3D-Aufbauten
- Vorrichtungsbau und reproduzierbare Positionierung
- Rahmenkonstruktionen und Modulverbindungen im Metallbau
- Schwere Schweiss- und Montageaufgaben in industriellen Werkstattprozessen
- Serienfertigung mit präzisen Spannvorrichtungen
Merkmale
- Extrem steife U-Form-Konstruktion für hohe Belastungen
- Systembohrungen Ø16 mm – präzisionsgefertigt gemäss D16-Norm
- Modular einsetzbar: horizontal, vertikal und seitlich montierbar
- Passgenau zu allen D16-Winkeln und D16-Werkzeugen
- Langlebig und verschleissbeständig für den Dauereinsatz
FAQ
Wofür eignet sich die U-Form besonders?
Der Winkel U-Form D16 ist ausgelegt für Tischverlängerungen, vertikale Aufbauten und massive Modulverbindungen an System-16-Schweisstischen. Er eignet sich besonders für Vorrichtungsbau und reproduzierbare 3D-Positionierung.
Passt der U-Winkel auf jeden D16-Schweisstisch?
Ja – er ist vollständig kompatibel mit allen Schweisstischen im D16-System (Ø16 mm Lochbild) und kann anschliessend mit weiteren Modulelementen kombiniert werden.
Kann er vertikal und horizontal montiert werden?
Ja – die U-Bauform erlaubt den Einsatz in allen Achsen: horizontal, vertikal und seitlich.
Welches Zubehör wird benötigt?
Kompatibel mit allen D16-Spannbolzen, Anschlägen, Prisma-Elementen und Spannwerkzeugen im System 16.
Ist der Stahl schweissgeeignet?
Ja – der Premiumstahl ist für Schweiss- und Industriekonstruktionen geeignet und erfüllt die Anforderungen für schwere Werkstattprozesse.
